編碼器的工作原理，它的作用有哪些？

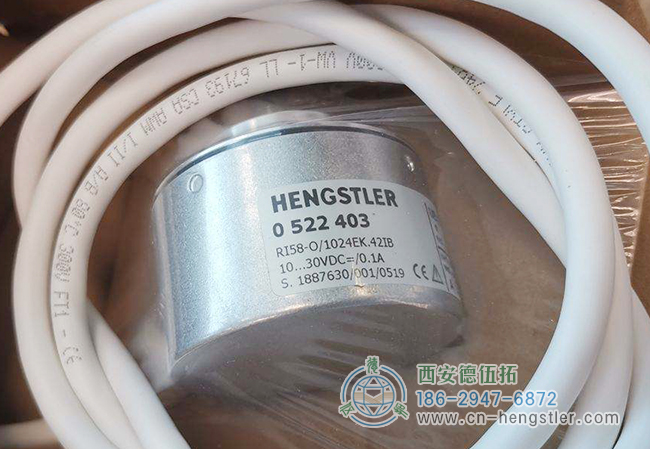

編碼器是一種將信號（如比特流）或數據編譯并轉換為可用于通信、傳輸和存儲的波形的設備。Hengstler編碼器將角位移或線位移轉換為電信號，前者稱為碼盤，后者稱為碼尺。根據讀取方法，亨士樂編碼器可分為兩種類型：接觸式和非接觸式；根據工作原理，編碼器可分為兩種類型：增量型和絕對型。


增量編碼器將位移轉換為周期性電信號，然后將電信號轉換為計數脈沖，脈沖數表示位移的大小。絕對編碼器的每個位置對應一個特定的數字代碼，因此其指示僅與測量的開始和結束位置有關，與測量的中間過程無關。

Hengstler編碼器將角位移或線位移轉換為電信號，前者成為碼盤，后者稱為碼尺。根據讀取方法，編碼器可分為兩種類型：接觸式和非接觸式。接觸類型采用電刷輸出，電刷接觸導電區或絕緣區，指示代碼狀態為“1”還是“0”；非接觸式接收敏感元件為光敏元件或磁敏元件。半透明區域和不透明區域指示代碼的狀態是“1”還是“0”，并且通過二進制編碼“1”將收集的物理信號轉換為機器代碼可讀的電信號?！?”表示通信、傳輸和存儲。

根據工作原理，Hengstler編碼器可分為兩類：增量編碼器和絕對編碼器。增量編碼器將位移轉換為周期性電信號，然后將電信號轉換為計數脈沖，脈沖數表示位移的大小。絕對編碼器的每個位置對應一個特定的數字代碼，因此其指示僅與測量的開始和結束位置有關，與測量的中間過程無關。它們有最大的區別：對于增量編碼器，位置由從零位開始計數的脈沖數決定，而對于絕對編碼器，位置由讀取輸出代碼決定。每個位置的輸出代碼的讀數在一圈內是唯一的，因此，當電源關閉時，絕對編碼器不會與實際位置斷開。再次打開電源時，位置顯示仍然是最新的和有效的，與增量編碼器不同，增量編碼器必須尋找零標記。

從接近開關、光障到旋轉編碼器

在工業控制中的定位、接近開關和光障的使用是相當成熟和易于操作的。然而，隨著工業控制的不斷發展，有了新的要求，因此選擇旋轉編碼器的應用優勢突出：

信息化：除了定位，控制室還可以知道其具體位置；

靈活性：可在控制室靈活調整定位；

現場組裝的方便性、安全性和壽命：如果解決了旋轉編碼器的安全組裝問題，拳頭大小的旋轉編碼器可以測量從幾μ到幾百米的距離，有n個工位。許多接近開關和擋光板在現場機械安裝很麻煩，容易損壞，受到高溫和水蒸氣的干擾。因?yàn)樗枪怆娋幋a器，沒有機械損耗，而且只要安裝位置準確，其使用壽命往往很長。

多功能：除了定位，它還可以遠程傳輸當前位置和轉換移動速度，這對于變頻器和步進電機等應用尤其重要。

經濟性：多個控制中心，只需一個旋轉編碼器的成本，最重要的是，安裝、維護和損耗成本降低，使用壽命延長，經濟性逐漸得到重視。

由于上述優點，旋轉編碼器正越來越多地應用于各種工業控制場合。


從增量編碼器到絕對編碼器

旋轉增量編碼器，使其在旋轉時產生脈沖，并通過計數設備了解其位置。當亨士樂編碼器靜止或發生電源故障時，它依靠計數設備的內部存儲器來記住位置。這樣，當出現電源故障時，編碼器無法移動。當電源接通時，編碼器輸出脈沖被處理，沒有干擾，脈沖丟失，否則計數設備保存的零點將被偏移，這個偏移量在顯示錯誤的生產結果之前是不可能知道的。

解決方法是增加參考點。每次亨士樂編碼器經過參考點時，參考位置都會被修正到計數器的記憶位置。在參考點之前，無法保證位置的準確性。因此，在工業控制中，有一些程序，比如為每次操作找到參考點，并啟動機器以找到變化。

例如，打印機掃描儀的定位基于增量式編碼器的原理：每次我們打開它時，我們都會聽到噼啪聲，它會搜索參考零點，然后工作。

在一些工業控制項目中，這種方法更麻煩，甚至不允許開始更改（啟動后必須知道確切位置），因此絕對編碼器應運而生。

絕對光學旋轉編碼器在各種工業系統中越來越多地用于角度、長度測量和位置控制，因?yàn)槊總€位置都是絕對唯一的，沒有干擾和斷電記憶。

絕對編碼器光盤上有許多行，每行由2行、4行、8行和16行交替組成。在編碼器的每個位置，讀取每個十字線的連續性和黑暗度會產生一組從2的零次方到2的n-1次方（格雷碼）的唯一二進制代碼，表示為n位絕對編碼器。這種亨士樂編碼器由碼盤的機械位置決定，對電源故障和干擾不敏感。

每個位置的唯一性由絕對編碼器的機械位置決定，不需要記住，不需要找到參考點，也不需要一直計數，當需要知道位置時，可以讀取其位置。這樣，編碼器的抗干擾性能和數據的可靠性都大大提高。

由于絕對編碼器在定位方面明顯優于增量編碼器，因此它們越來越多地被用于工業控制定位。由于其高精度，絕對式編碼器有大量的輸出位。如果仍然使用并聯輸出，則每個輸出信號必須連接良好。對于更復雜的工作條件，它需要絕緣，并且連接線芯的數量很大。這會帶來很多不便，降低可靠性。因此，對于多位數輸出類型，絕對編碼器通常使用串行輸出或總線輸出。德國制造的絕對編碼器最常用的串行輸出是SSI（同步串行輸出線輸出）。

從單圈絕對編碼器到多圈絕對編碼器，旋轉單圈絕對編碼器，在旋轉時測量光學編碼器盤的每一行，以獲得唯一代碼。如果旋轉超過360度，代碼返回原點，這不符合僅絕對編碼的原則，這樣的編碼器只能用于360度旋轉范圍內的測量，稱為單圈絕對編碼器。

如果你想測量超過360度的旋轉，可以使用多圈絕對編碼器。

編碼器制造商使用時鐘和齒輪機械的原理：當中央碼盤旋轉時，驅動另一組碼盤（或多組齒輪、多組碼盤）齒輪，并在單圈編碼的基礎上增加轉數。為了擴大旋轉編碼器的測量范圍，這種絕對值編碼器被稱為多圈絕對值編碼器。它也由機械位置編碼，每個位置代碼都是唯一的，沒有存儲就不會重復。

多圈編碼器的另一個優點是，由于測量范圍大，實際使用往往更豐富，因此安裝時不需要找到零點，并且可以使用某個中間位置作為起點，大大降低了安裝和調試的難度。

多匝絕對式編碼器在長度定位方面具有明顯的優勢，越來越多地應用于工業控制定位。

絕對編碼器的機械安裝：

絕對式旋轉編碼器機械安裝包括高速終裝、低速終裝、機械輔助設備安裝等形式。

高速最終組裝：組裝在動力電機（或齒輪連接）的軸端進行。這種方法的優點是分辨率高。由于多圈編碼器有4096圈，電機的圈數在這個范圍內，整個范圍可以完全用于提高分辨率。缺點是運動物體通過減速器后，往復運動時會產生齒輪間隙誤差，一般用于單向高精度控制和定位，如軋鋼中的B輥間隙控制。此外，Hengstler編碼器直接安裝在高速端，電機抖動必須小，否則編碼器容易損壞。

低速終裝：安裝在減速器后，如B.在提升用繩筒的軸端或最后一個減速器的軸端，這種方法沒有往復運動，測量更直接，精度更高。這種方法通常測量距離定位的長度，如各種起重設備、喂料小車的定位等。

輔助機器的安裝：

常用的貨架、鏈條帶、摩擦滑道、收繩機等。

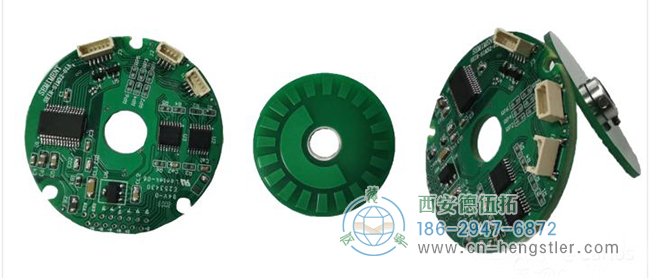

光電編碼器的特點

·應用光電感應技術

·表面安裝無線組件

·提供雙通道數字信號輸出

·計數頻率：0~100KHz

·電源電壓DC5。0V，5~12V，12~24V

·工作溫度：-10至70攝氏度

·編碼分辨率：180 LPI

·符合RoHS環境標準

編碼器的工作原理

絕對驅動力：APC

增量編碼器：SPC

兩者都常用于速度或位置控制系統的傳感元件中。

旋轉編碼器是一種測量速度的裝置。它分為單輸出和雙輸出。技術參數主要包括每轉脈沖數（幾十到幾千）和電源電壓。單輸出意味著旋轉編碼器的輸出是一系列脈沖，而雙輸出旋轉編碼器輸出兩組相位差為90度的脈沖。通過這兩組脈沖，不僅可以確定轉速，還可以測量旋轉方向。

增量編碼器和絕對編碼器之間的區別

如果按照信號原理劃分編碼器，則有增量編碼器和絕對編碼器。

增量編碼器（旋轉式）


工作原理：

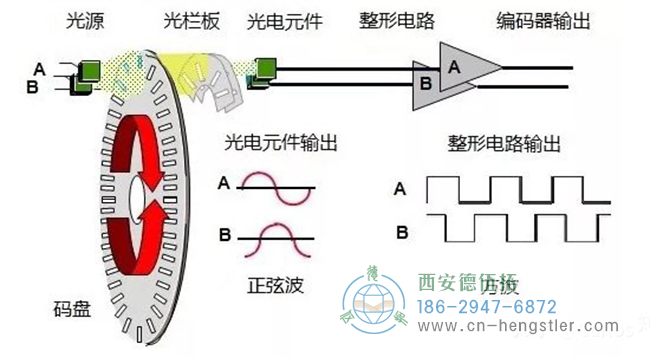

四組正弦波信號由一個中心軸上有環形和暗劃線的光電碼盤獲得，并由光電發射和接收設備讀取，對于a、B、C、D，每個正弦波的相位差為90度（相對于一個周期360度），C和D信號被反轉并疊加在A和B相位上，以增強穩定的信號，此外，每轉有一個Z相位脈沖輸出，以實現代表零參考位。


由于相位A和B相差90度，因此可以通過比較相位A或相位B來預先判斷編碼器的正向旋轉和反向旋轉，并且可以通過零脈沖獲得編碼器的零參考位置。

編碼盤的材料有玻璃、金屬和塑料。玻璃碼盤是玻璃上的一條細線，熱穩定性好，精度高。然而，由于金屬具有一定的厚度，其精度受到限制，其熱穩定性比玻璃低一個數量級。塑料碼盤經濟、成本低，但其精度、熱穩定性和耐久性較差。

分辨率——編碼器每360度旋轉提供的通過數或暗線數稱為分辨率，也稱為分辨率分割，或直接指多少線，通常為每旋轉5到10000線。

信號輸出：

信號輸出包括正弦波（電流或電壓）、方波（TTL、HTL）、開路集電極（PNP、NPN）、推挽式，其中TTL為長線差分驅動（平衡A、A-；B、B-；Z、Z-），HTL也稱為推挽、推挽輸出，編碼器信號接收設備接口應與編碼器對應。

信號連接——編碼器脈沖信號通常連接到計數器、PLC和計算機。與PLC和計算機相連的模塊分為低速模塊和高速模塊，開關頻率為低或高。

作為單相連接，用于單向計數和單向速度測量。

A.B兩相連接用于上下計數、前后判斷和測速。

A、 B、Z三相連接，用于帶參考位置校正的位置測量。

A、 A、B、B、Z、Z連接，由于采用平衡負信號連接，電流對電纜產生的電磁場為0，衰減最小，抗干擾性最好，可遠距離傳輸。

對于負信號輸出平衡的TTL編碼器，信號傳輸距離可達150米。

HTL編碼器具有對稱負信號輸出，信號傳輸距離可達300米。

亨士樂編碼器的定義和功能：

在數字系統中，通常需要將某些信息（輸入）轉換為特定代碼（輸出）。根據特定規則排列二進制代碼，如B.8421代碼、格雷碼等，使每組代碼具有特定含義（代表特定數字或控制信號）稱為編碼。具有編碼功能的邏輯電路稱為編碼器。編碼器有多個輸入，一次只將一個輸入信號轉換為二進制代碼。如果編碼器有N個輸入端口和N個輸出端口，則≤ 應滿足輸出端口和輸入端口之間的2n。例如，8線3線編碼器和10線4線編碼器分別具有8輸入3位二進制代碼輸出和10輸入4位二進制代碼輸出。

1.4線-2線編碼器

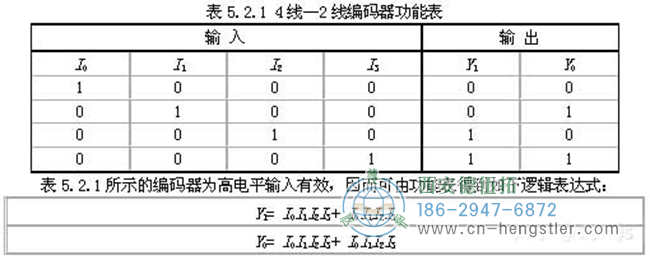

下面分析了4個輸入和2個二進制輸出的編碼器的工作原理。4線-2線編碼器的功能如表5.2.1所示。

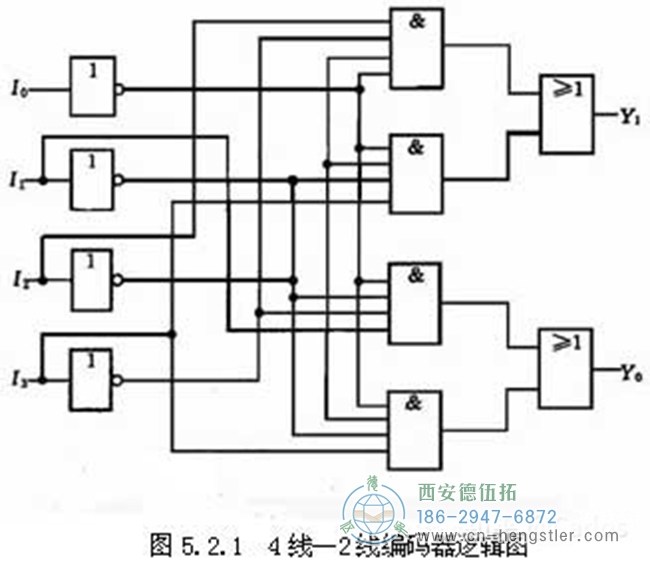

根據圖5.2.1所示的邏輯表達式繪制邏輯圖。該邏輯電路可以實現表5.2.1所示的功能，即當I0~I3的一個輸入為1時，輸出為Y1Y0對應的代碼。例如，如果I1為1，則Y1Y0為01。這里還有一個問題需要讀者注意。當I0為1時，I1~I3均為0，I0~I3均為0，Y1Y0均為00，這兩種情況需要在實踐中加以區分，這個問題需要以后解決。當然，編碼器也可以在低電平運行。


2.鍵盤輸入8421BCD編碼編碼器：

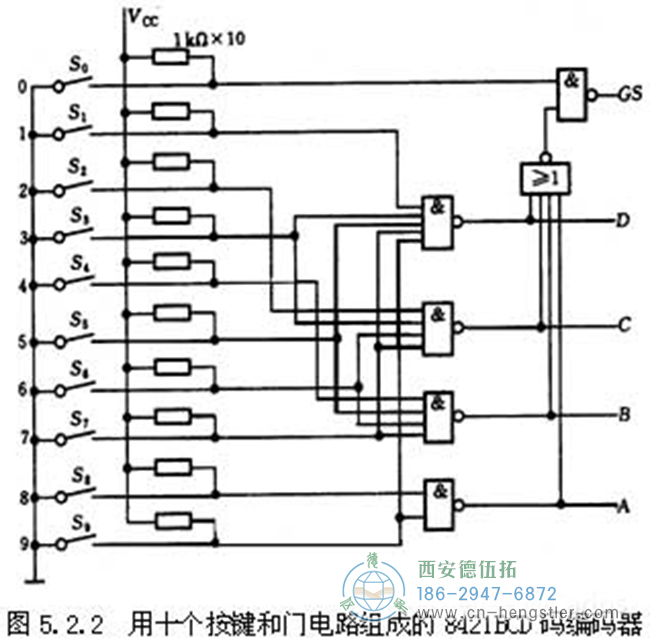

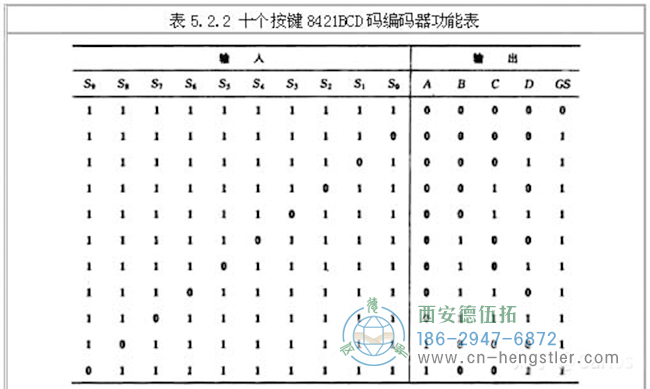

計算機的鍵盤輸入邏輯電路由編碼器組成。圖5.2.2是一個8421碼編碼器，由十個鍵和門電路組成，其功能如表5.2.2所示。其中，S0~S9代表10個鍵，即十進制數字0~9對應的輸入鍵。相應的輸出代碼正好是8421BCD代碼，也用作邏輯變量，ABCD是輸出代碼（A是最高位），GS是控制啟用標志。

通過分析功能表和邏輯電路，可以發現：① 編碼器的輸入在低電平有效，② 當在S0~S9中按下任何鍵時，即H。如果任何輸入信號處于有效電平，則GS=1，表示有信號輸入，并且僅當S0~S9處于高電平，GS=0，則表示沒有信號輸入，此時輸出代碼為無效代碼。這就解決了如何區分輸出均為0的兩種情況的問題。


總之，編碼器可以總結如下：

1.編碼器的輸入端口N的數量（要編碼的信息的數量）和輸出端口N的數量（結果代碼的位數）之間的關系應滿足關系N≤ 2n。

2、每個編碼器輸入端口代表一個二進制數、十進制數或其他信息符號，一次只允許N個輸入端口中的一個輸入端口輸入信號（低電平輸入激活或高電平輸入）。有效），輸出為相應的二進制代碼或二進制十進制（BCD）代碼。

3.正確使用編碼器的控制端口可以擴展編碼器的功能。
