磁編碼器的結構、工作原理、優勢、應用及其市場分析。

磁編碼器的工作原理

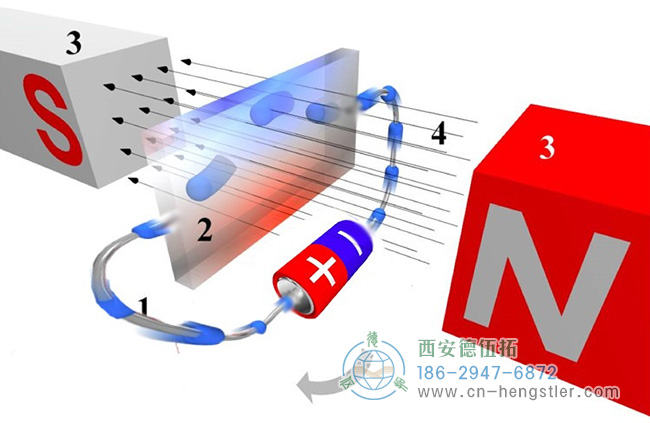

當電流流過磁場中的導體時，磁場對導體內的電子在與電子移動方向垂直的方向上施加力，在與導體和磁力線垂直的方向上產生電位差。

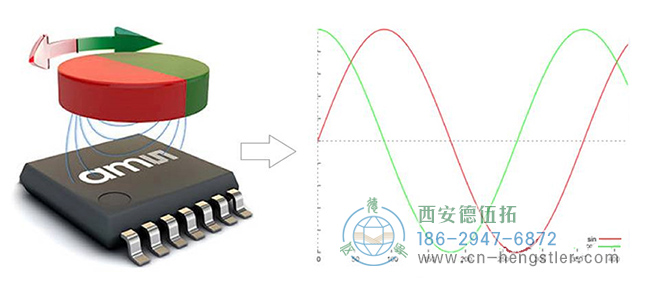

如果使導體上的磁場以電流流動的路徑為軸向上圖的箭頭方向旋轉，則由于磁場和導體所成的角的變化，霍爾電位差發生變化。電位差會發生變化，但其變化趨勢與上次報道的2次線圈旋轉時的輸出電壓相同，為正弦曲線。因此，Hengstler磁編碼器可以根據通電導體兩側的電壓，反過來計算磁場的旋轉角度。



測量旋轉位置反饋是磁編碼器的基本工作機制。測量的旋轉位置將放大，并由霍爾傳感器進行轉換。

磁編碼器中使用的霍爾傳感器（芯片）通常高度集成，不僅集成了霍爾半導體組件和相關的信號處理和調整電路，還集成了模擬Sincos信號、方波數字等各種類型的信號輸出。電平信號或總線通信輸出單元。

磁編碼器結構

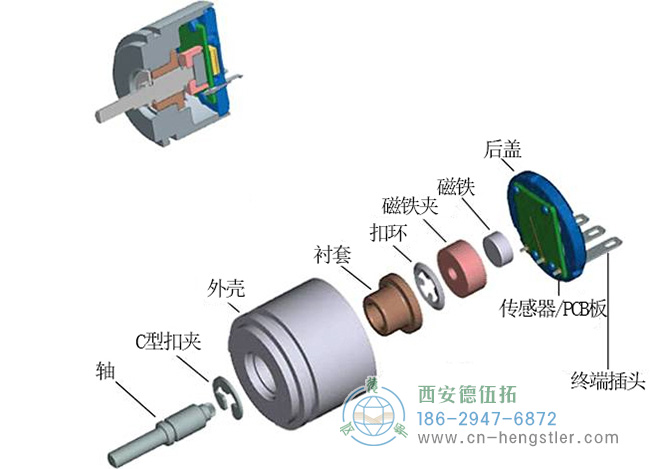

磁編碼器依賴于三個主要組件：磁盤、傳感器和調整電路。圓盤是磁化的，圓周上有很多極。傳感器檢測磁盤旋轉時磁場的變化，并將此信息轉換為正弦波。傳感器是檢測電壓變化的霍爾效應器件或檢測磁場變化的磁阻器件。調節電路對信號進行乘法、除法或插值，以生成所需輸出。

磁編碼器分類

磁編碼器的分類與光電編碼器相同，主要有增量式和絕對式，絕對式分為一轉絕對式和多轉絕對式。

增量磁編碼器：

磁盤編碼器的分辨率取決于磁盤周圍的極數和傳感器的數量。相對輸出位置。

絕對值磁編碼器：

絕對式磁編碼器為每個測量位置指定唯一的二進制代碼或字。這樣，即使發生停電，也可以跟蹤編碼器的準確位置。

Hengstler磁編碼器：

人們經常批評的磁編碼器的另一個缺點是響應速度慢。這不適用于快速運動負載的位置反饋。此外，由于其精度和分辨率（與光學編碼器相比）較低，磁編碼器被認為不合適。作為伺服電動機集成的位置反饋元件。另外，作為伺服編碼器還有一個必須解決的課題。那是多旋轉位置反饋。。。

磁編碼器是由德國公司Hengstler制造的一系列產品，在最苛刻的運動反饋應用中提供智能、免維護（無需更換電池）、性價比高的解決方案。

將韋根多匝技術與直通空心軸多匝絕對式編碼器集成，可實現無需電池的多匝絕對式編碼器和直通空心軸解決方案。

編碼器內不需要齒輪，緊湊的形狀和高成本效率的理念，是最適合嵌入伺服馬達、步進馬達和各種機器人接頭的解決方案。

磁編碼器的優缺點：

優點：可能磁編碼器的最大優點是其堅固性。與光學編碼器不同，磁性版本不受灰塵、污垢、液體、潤滑脂等污染物、沖擊和振動的影響。與光學編碼器一樣，磁編碼器需要磁盤和傳感器之間的氣隙。但是，磁編碼器的氣隙不需要像光學編碼器那樣干凈透明。除非磁盤和傳感器之間有鐵材料，否則會檢測到電磁脈沖。正確運行Hengstler編碼器的兩個重要規范是傳感器相對于磁盤（或磁帶）的徑向位置以及傳感器與磁體之間的距離。

缺點：對電磁干擾敏感，應采取補償和保護措施，避免溫度漂移。

當前磁編碼器應用的新進展：

磁編碼器使用高性能微處理器，克服磁編碼器對干擾的敏感度，完成復雜的信號處理，將訪問時間縮短為微秒。

磁編碼器的分辨率和精度越來越高，霍爾效應傳感器越來越薄，帶來與光電編碼器相當?shù)姆直媛屎途取?br />
無電池多匝技術解決了多匝定位不回的問題，同時無需更換電池。

磁編碼器應用案例

與傳統的光學編碼器相比，磁編碼器不需要復雜的碼盤或光源，組件較少，檢測結構簡單。同時，霍爾元件本身也具有堅固的結構和小型等諸多優點輕量、長壽命、耐振動、不怕灰塵、油、水蒸氣、鹽水噴霧污染或腐蝕…等。此外，磁編碼器在使用時可靠性較高，強度和耐久性較高，適用于風力發電、建筑機械等較為苛刻的儀器環境中使用。

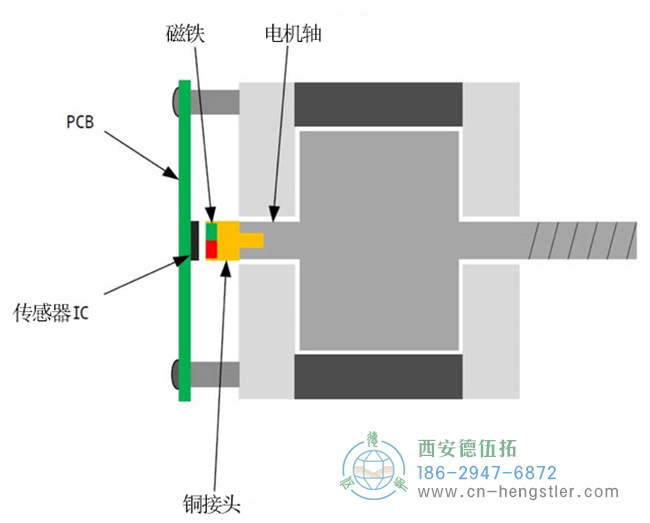

案例1：磁編碼器可應用于電機的旋轉位置反饋，編碼器的永久磁鐵直接安裝在電機軸的一端，因此不需要軸承。反饋編碼器）。）實現非接觸位置測量，有助于降低電機運行過程中機械軸振動引起編碼器故障（或損壞）的風險，提高電機運行的穩定性。

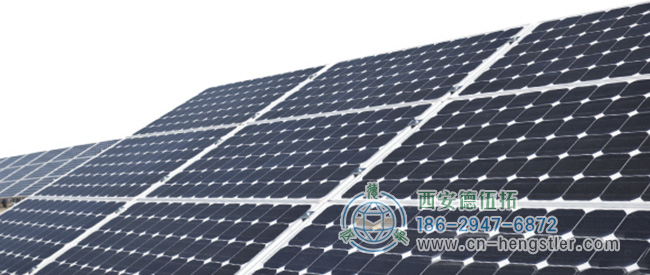

案例2：對于太陽能發電系統和太陽能發電站，太陽能跟蹤系統將太陽能收集器調整到最適合太陽的位置，從而增加太陽能的使用。

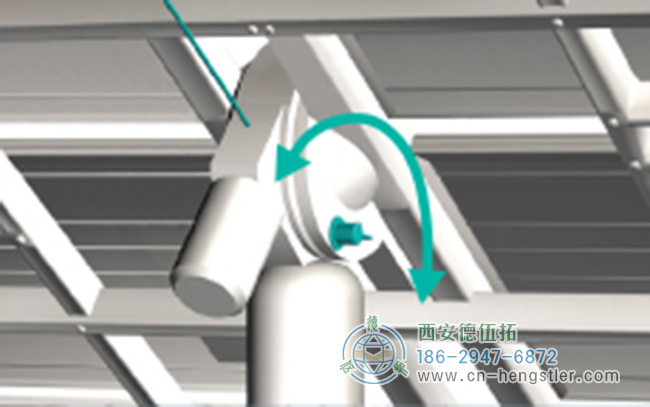

仰角控制用絕對式旋轉編碼器



符合價格的優秀設計

不需要齒輪和電池，多匝

無電池變速器和多匝

工作溫度：-40℃～+85℃

模擬輸出、CANopen總線、J1939協議、RS232標準、DeviceNet總線、SSI

環保級別：IP65

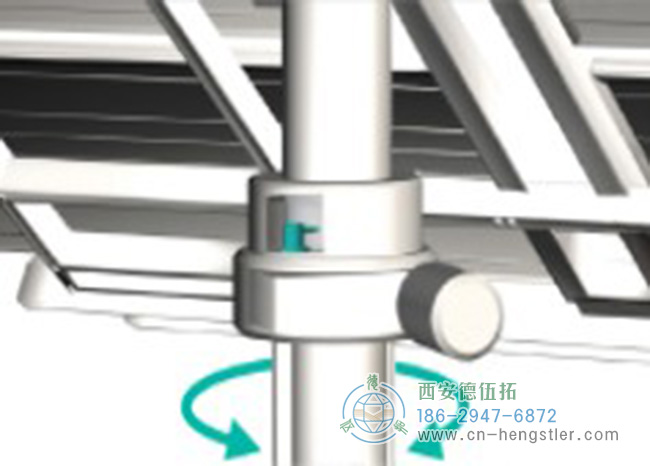

偏角控制用絕對式旋轉編碼器



符合價格的優秀設計

不需要齒輪和電池，多匝

工作溫度：-40℃～+85℃

模擬輸出、CANopen總線、J1939協議、RS232標準、DeviceNet總線、SSI協議

環保類，最大：IP65

綜上所述，與光學編碼器相比，磁編碼器具有成本低、質量高的優點。

與傳統的光學編碼器相比，磁編碼器不需要復雜的碼盤或光源，組件較少，檢測結構簡單。同時，霍爾元件本身也有很多優點。例如，堅固的結構和小型、輕量、長壽命、耐振動性、不怕灰塵、油污染、水蒸氣、鹽水噴霧或腐蝕。等等。磁編碼器還具有使用上的可靠性比較高、耐用，適合在風力發電、建筑機械等比較嚴酷的機器環境中使用。
