解密增量編碼器的輸出信號：從基礎到應用，全方位解析

Hengstler增量編碼器作為一種關鍵的傳感器設備，在自動化和工業控制領域，被廣泛應用于各種旋轉或線性運動的高精度測量和控制。亨士樂代理商西安德伍拓將為大家全面解析增量編碼器的輸出信號，從其工作原理、信號解讀到實際應用，幫助讀者深入理解這一重要技術。

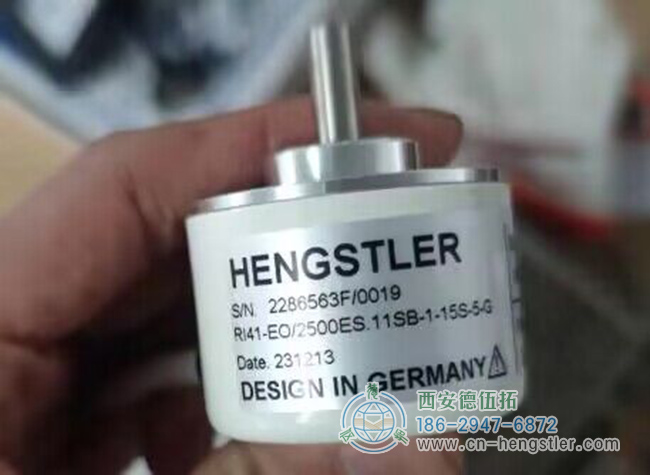

上圖為亨士樂RI41-EO增量編碼器

增量編碼器基礎

1. 工作原理

增量編碼器通過測量旋轉或線性運動來工作，它包含一個光源和一個光接收器，兩者之間的光通道被編碼器內部的碼盤遮擋。碼盤上通常刻有黑線或透明區，這些線或區表示了物體的位置。當物體移動時，光接收器會接收到連續或不連續的光信號，從而確定物體的位置和方向。

2. 輸出信號

增量編碼器的輸出信號通常為差分信號或推挽信號。差分信號包含兩個相位差90度的輸出信號，通過比較這兩個信號的相位差，可以確定編碼器的旋轉方向。而推挽信號則是一個相位連續的方波信號，通過高低電平的變化來表示旋轉方向。

解讀增量編碼器的輸出信號

1. 信號解讀方法

解讀增量編碼器的輸出信號需要使用專門的解碼器或微處理器。解碼器會將接收到的脈沖信號轉換為數字信號，然后根據這些信號的相位和頻率確定物體的位置和速度。

2. 常見問題及解決方案

在解讀增量編碼器的輸出信號時，可能會遇到一些問題，如噪聲干擾、信號抖動等。為了解決這些問題，可以采用濾波器降低噪聲干擾，使用抗抖動電路減少信號抖動。

增量編碼器的實際應用

1. 電機控制

在電機控制中，亨士樂增量編碼器可以用于檢測電機的旋轉位置和速度，從而實現電機的精確控制。例如，在伺服電機控制系統中，Hengstler增量編碼器的輸出信號可以用于計算電機的實時位置和速度，從而調整電機的轉動角度或線速度。

2. 自動化生產線

在自動化生產線中，增量編碼器可以用于檢測流水線的移動位置和速度，從而實現生產線的精確控制。例如，在包裝機械中，增量編碼器可以用于檢測包裝材料的長度，從而實現精確的包裝剪裁。

3. 機器人技術

在機器人技術中，增量編碼器可以用于檢測機器人的關節位置和速度，從而實現機器人的精確控制。例如，在工業機器人中，增量編碼器可以用于檢測機器人的臂部位置和運動速度，從而實現精確的定位和軌跡跟蹤。

結論

通過以上分析可以看出，亨士樂增量編碼器在自動化和工業控制領域中具有廣泛的應用價值。了解和掌握增量編碼器的輸出信號以及其解讀方法，對于實現精確的測量和控制具有重要意義。隨著技術的不斷發展，相信增量編碼器在未來將會有更加廣泛的應用前景。
