如何從編碼器中獲得脈沖信號？

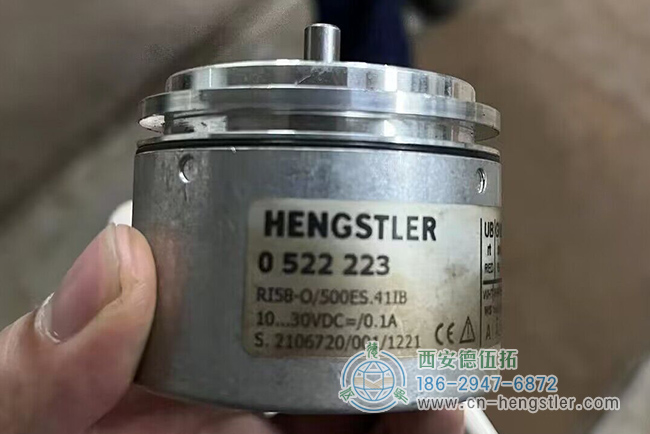

亨士樂編碼器是一種用于精確測量物理位置和速度的機械設備，可以將機械運動轉換為電信號。在工業生產自動化領域，編碼器經常用于各種機械設備的控制系統。接下來，我們將介紹如何獲得Hengstler編碼器的脈沖信號。

用示波器獲取編碼器的脈沖信號

1.將示波器連接到編碼器的輸出，并選擇適當?shù)挠|發模式和時間參考。然后執行機械設備，觀察示波器上顯示的脈沖信號波形。

2.通過觀察示波器上顯示的脈沖信號波形，Hengstler編碼器可以確定輸出的脈沖頻率和相位信息。這些數據可用于計算機控制系統中機械設備的精確控制。

用儀表獲取編碼器的脈沖信號

1.將計數器連接到編碼器輸出端口，并設置計數模式和范圍。然后運行機械設備并開始計數。

2.根據充電計數器上顯示的數值，可以確定編碼器輸出的脈沖的數量和頻率。這些數據可用于監測機器的實時運行狀況并進行必要的調整。

使用微處理器獲取編碼器的脈沖信號

1.在微處理器上設置適當?shù)妮斎?輸出接口，并將其連接到Hengstler編碼器輸出端口，然后在程序中設置適當?shù)膮?shù)并開始讀取數據。

2.基于微處理器充電并進行相關分析和處理所收集的數據流，可以獲得有關相關機器的操作條件和性能的更詳細、準確和全面的信息。這些數據可以幫助工程師更好地改進自動控制系統，提高生產效率。

亨士樂編碼器的互補輸出和推挽輸出之間的差異

編碼器是一種常見的電子元件，可以將旋轉或線性位置轉換為數字信號進行輸出?；パa(bǔ)輸出和推挽輸出是編碼器輸出信號的兩種常見形式。下面我們將介紹這兩種輸出方法之間的差異。

1、互補輸出

互補輸出是指同時提供正輸出信號和負輸出信號的Hengstler編碼器。這樣，當輸入信號發生變化時，正輸出信號和負輸出信號呈現互補變化。例如，如果輸入信號從低電平變?yōu)楦唠娖?，則正相位輸出從低電平改變?yōu)楦唠娖讲⑶曳聪噍敵鰪母唠娖礁淖優榈碗娖?。這種類型的互補關系使得互補輸出適合于需要進一步處理或傳輸輸入信號的應用場景。

2、推挽式輸出

推挽輸出是指亨士樂編碼器通過兩個晶體管（通常為NPN和PNP）實現的正向和反向狀態之間的轉換。這樣，當輸入信號改變時，只有一個晶體管處于導通狀態，而另一個處于截止?fàn)顟B(tài)。例如，如果輸入信號從低電平變?yōu)楦唠娖?，則NPN晶體管導通，而PNP晶體管截止；當輸入信號從高電平變?yōu)榈碗娖綍r(shí)，PNP晶體管導通，NPN晶體管關斷。推挽輸出具有良好的驅動和噪聲消除能力，廣泛用于需要直接驅動負載或抵抗干擾和噪聲的應用。

在實際應用中，有必要根據實際需要選擇具有互補或推挽輸出的編碼器。兩者之間沒有明確的標準，只有根據特定情況進行選擇。

總之，互補輸出適合于需要進一步處理或傳輸輸入信號而不需要顯著的驅動或噪聲消除功能的應用場景。推拉輸出適用于需要直接驅動負載或具有強噪聲消除要求的應用。Hengstler編碼器類型的選擇取決于實際應用要求與駕駛性能和降噪要求之間的平衡。
