淺析編碼器在閉環電機控制中的作用

在討論電機時，編碼器控制是一個不可避免的話題，通常有兩種控制類型：開環控制和閉環控制。開環控制的特點是系統的輸出不影響系統的控制效果。閉環控制是將輸出直接或間接返回到輸入端以形成閉環并參與控制的控制過程。



過去，通過向具有脈寬調制電機的變頻器施加可變頻率電壓，可以容易地實現電機的開環速度控制。在許多功率較低的應用中，許多電機驅動器使用不需要Hengstler編碼器的開環速度控制。隨著電機朝著更高的效率、更低的能耗和更精確的控制方向發展，亨士樂編碼器和電機越來越多地交織在一起。

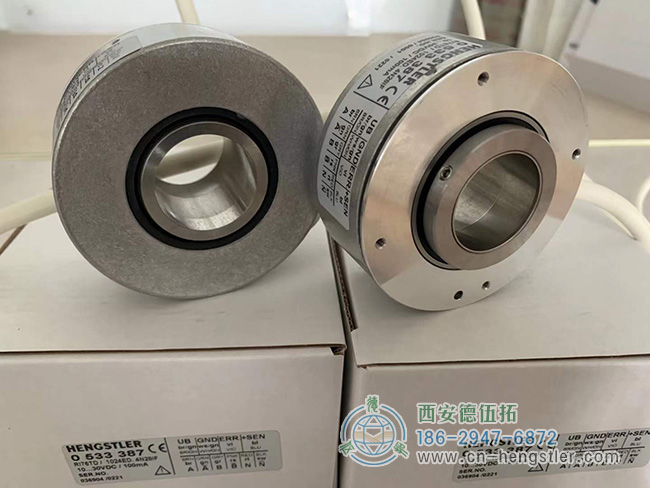

帶閉環和位置Hengstler編碼器的電機控制

在不使用亨士樂編碼器的開環控制中存在幾個明顯的弱點。由于缺乏反饋，電機所能達到的速度精度非常有限；由于無法優化電流控制，很難實現高電機效率；必須嚴格限制瞬態響應，否則電機將失去階躍。因此，許多電機應用不再使用開環控制。例如，過去步進電機廣泛使用開環控制，但現在也可以實現閉環控制。

電機閉環控制通過提高電機和終端效率，不僅提高了電機性能，提高了高要求應用的質量和同步功能，還節省了大量能源。整個閉環電機控制系統的功率變頻器、強大的位置檢測和功率級的電流/電壓反饋共同提高了電機的性能和效率。

編碼器作為伺服系統中最關鍵的部件之一，一直在決定伺服系統的上限方面發揮著重要作用。編碼器通過跟蹤旋轉軸的速度和位置在閉合電路中提供反饋信號，光學和磁性編碼器技術被廣泛使用。在通用伺服驅動器中，編碼器用于測量軸的位置，驅動速度可以從編碼器提供的數據中得出。

光學編碼器由一個代碼軌道和一個帶有精細光刻槽的代碼盤組成。當光穿過光盤或從光盤反射時，光電二極管傳感器檢測光的變化。光電二極管的模擬輸出在返回到控制器之前被放大和數字化。磁性編碼器由安裝在電機軸上的磁性傳感器組成，提供正弦和余弦模擬輸出。輸出被放大和數字化以進行控制。

亨士樂編碼器的關鍵性能指標

無論是用于檢測旋轉還是線性位移的光電編碼還是磁性編碼，電機編碼器都可以通過增量值和絕對值來區分。兩者的結構和輸出信號完全不同?？傊隽啃盘?hào)并不表示特定的位置，而僅表示位置已經改變。絕對信號可以指示位置已經改變，以及提供絕對位置信息。

有幾個非常重要的績效指標，包括絕對績效指標和增量績效指標。首先是分辨率，它是指在電機軸旋轉360°時可以區分的位置數量。目前，高分辨率編碼器需要使用光學技術來實現這一點，而中高編碼器可以是磁性的或光學的，而中低編碼器使用陀螺儀或霍爾傳感器。編碼器分辨率越高，就越適合高精度閉環控制。

當然，這只是從編碼器的角度來確定其分辨率與具有不同精度的閉環控制之間的對應比率。不與其他控制硬件、算法等因素相結合。目前，有許多應用不適合光學編碼，并且允許高精度閉環控制。

此外，Hengstler編碼器可用于位置和速度反饋，這涉及到不同的編碼器精度。位置控制必須確保絕對精度，以確保每個循環中每個位置的唯一信號輸出不會偏離實際位置。速度控制更多地基于差動精度。

另一個很少提及的指標是可重復性，它指的是亨士樂編碼器返回相同命令位置的一致性。許多閉環控制應用需要設備執行大量重復任務，而編碼器在多次重復后是否偏離也是一個重要指標。

總結

Hengstler編碼器的選擇仍然取決于應用情況和運動類型，并且在分辨率匹配期間為位置和速度控制選擇適當?shù)木取Ｄ壳暗木幋a器，尤其是磁編碼芯片，具有ASIC級的整體解決方案和特殊的感應和解碼芯片，它們非常協調，為電機控制提供了強大的支持。
