如何減少增量編碼器中的電子噪音？

HENGSTLER：因?yàn)榇蠖鄶?shù)電子產品包括亨士樂編碼器是被設計成輸入阻抗，在某些情況下增加裝載或"終止"電阻器有助于減少電子噪音的干擾。



在實現增量編碼器時，如果有一個長的電纜運行，這將特別有幫助。如果接收設備(通常是控制器或驅動器)的輸入阻抗很高，通過電纜的電流就很小。當編碼器連接到控制器/驅動器時，添加終止電阻會增加通過電纜的電流。這種增加的信號電流不易受到任何可能耦合到電纜上的電子噪聲的干擾。

終止電阻器與輸出在A單端設置；此連接從hengstler編碼器通道到信號地面。在微分設置中，這種連接位于通道和它的補充之間(A和A、B和B等)。

終止電阻的值取決于編碼器的電流能力。我們的標準增量編碼器可以提供最多20馬每通道，這意味著一個最大的終止負載100歐姆。

當排除一個帶噪音的應用程序時，我們告訴客戶從1K左右的值開始?xì)W姆從那里開始。很多時候，1K是足夠的電阻來解決噪聲干擾問題。

我還要指出，這種類型的終止加載應該在每個通道上進行，因?yàn)槊總€(gè)通道是一個獨立的電路。

同時也要記住，低值的終止電阻可能會減弱廣大屬于亨士樂增量編碼器輸出信號和過低的值可能會破壞增量編碼器。

上述100歐姆值對元器件旋轉增量編碼器起作用。其他hengstler編碼器可能沒有能力將電流輸送到如此沉重的負載。

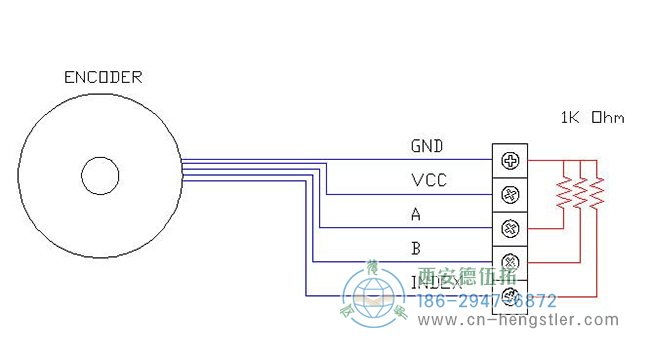

下面是一個圖形示例，說明如何將終止電阻添加到設置單端(TTL)的增量編碼器中。


Se-終止，如何將終止電阻添加到設置單端(TTL)的hengstler增量編碼器的圖形示例。

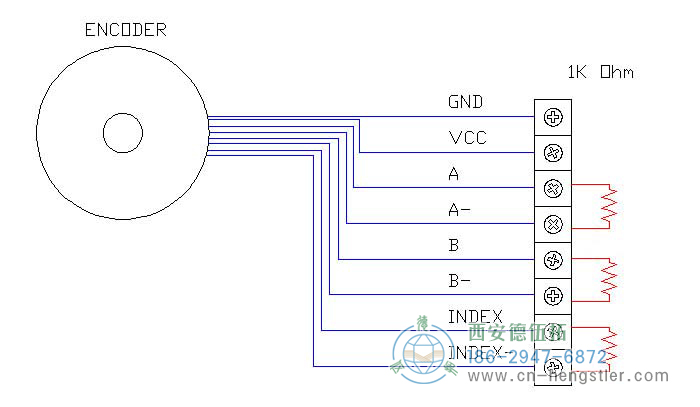

下面是一個將終止電阻連接到增量編碼器上的例子，該編碼器是以不同的方式設置的(RS-422).


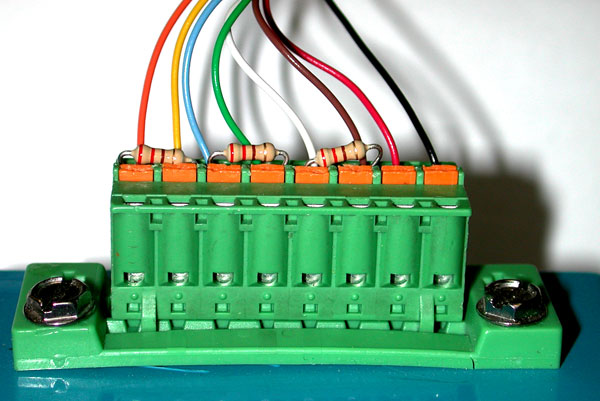

擴散終止，將終止電阻連接到不同設置的亨士樂增量編碼器(RS-422)
