詳解增量編碼器的工作原理。

hengstler根據增量測量原理，當亨士樂編碼器軸旋轉時，該分度由一個周期光柵結構構成，產生一定數量的正弦信號。這些正弦信號可以轉換成其他信號形式，并以兩種不同的方式使用。或者是相對定位，或者更常見的是速度反饋設備。相對位置信息可以通過從某個起點計算單個增量(測量步驟)獲得。當需要這種半絕對參考來確定位置時，將為分級碼盤提供帶有參考標記的附加軌道。


圖像文本：增量式碼盤。

亨士樂編碼器的軸的轉速可以通過計算正弦信號的頻率來確定。hengstler增量編碼器通常用于閉環、速度控制環或速度反饋裝置。

增量編碼器的分辨率、線路計數和脈沖率

分辨率、線路計數或脈沖速率只是每個信道信號周期的數量和增量編碼器的每次旋轉信號周期的不同名稱。編碼器制造商之間這些信號的名稱不同，但萊因林德通常使用S-00、S-90和S送。S-00和S-90的信號是相互之間的90°的。當編碼器軸順時針轉動時，S00在S90之前出現90°。A、B和N或K1、K2和K0是用于增量信號的其他面值例子。

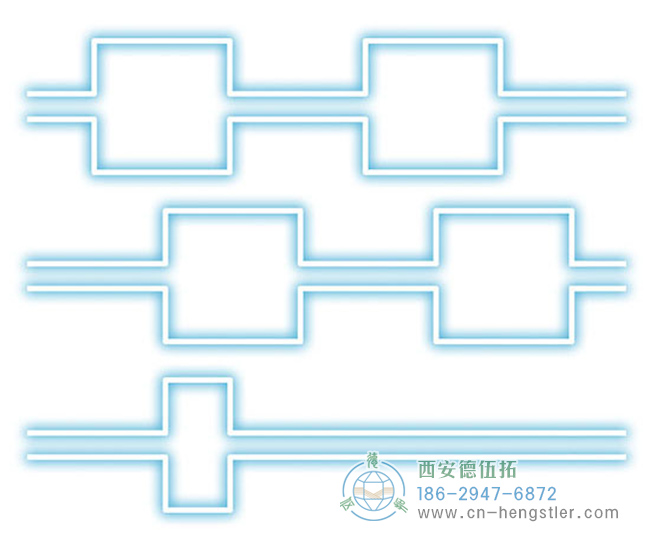

圖像文本：  來自增量編碼器的輸出信號。

對于絕對編碼器，分辨率表示為比特數。雙邊投資條約的數目(或每次革命的唯一位置)計算為n等于雙邊投資條約數目的2N。多路編碼器的總分辨率也包括可區分的革命數。

增量編碼器的計量步驟

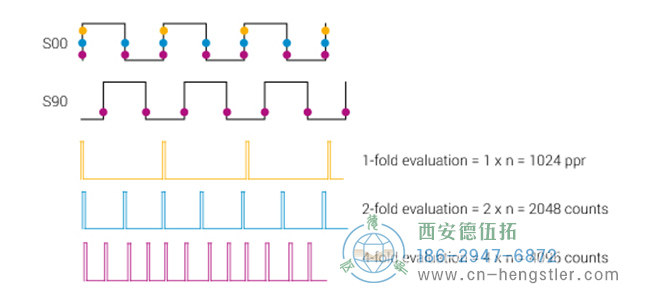

為了從亨士樂增量編碼器獲得更高的分辨率，可以監測所有升和降脈沖邊緣的評價。這通常是由隨后的電子作為一個四倍，兩倍或單一的評價。測量步驟是定義當隨后的電子支持四重評價時獲得的最大邊數，即。最大測量步驟=4x行計數。下面的例子說明了哪些不同的測量步驟評價結果，如后面的電子學所看到的。在示例中使用1024PPR線路計數盤。


圖像文本：測量步驟。

增量編碼器的準確性

編碼器測量的準確性主要取決于：
徑向光柵的方向偏差
度盤對軸承的偏心度
軸承的徑向偏差
機械安裝造成的錯誤
集成或外部插值和數字化電子中信號處理中的插入誤差
在談到增量編碼器的準確性時，通常使用的單位是EL(電子度)。輸出信號的一個信號周期相當于360°。hengstler編碼器的一次旋轉等于360°，其中n等于分片上的線數(PPR)。

亨士樂增量編碼器的允許最大精度為50-EL(除法誤差)，這意味著編碼器信號的每個脈沖邊緣偏離其最大50/N的理論角位置。例如，對于一個具有5000PPR的編碼器，從20，000個脈沖邊緣的理論位置上看，對于每一個編碼器的最大機械角度偏差等于0.01。(編碼器的最高分辨率是360/(5000*4)或0。018°)。

分值誤差總是曲線形的。在革命的一半，脈沖的信號周期較短，而在革命的另一半，信號周期稍長一些。如果在速度控制循環中使用增量編碼器并且有很高的分割錯誤，這可以被看作是一個速度的波紋。

增量編碼器的分割錯誤

圖像文本：增量編碼器的分割錯誤。

對于亨士樂絕對編碼器，術語的準確性與偏離絕對編碼器的最佳理論位置有關。用于絕對編碼器精確度的單元是LSB，最小值位。絕對編碼器上的13位單轉分辨率(2) 13 =8192位置精確度為+1Lb，這意味著最大的機械角度偏差是：

360° / 8192 = ±0.04°

如有要求，可提供每個交付編碼器的準確性和校準圖。

增量編碼器上的信道分離

精確度的規范還包括術語通道分離，即S-00和S-90輸出信號的相鄰脈沖邊緣之間的距離。在最后的調整中，標準編碼器的這一值調至90°，應位于90°25°內。這意味著，一個經核準的編碼器的相鄰脈沖邊緣之間的距離可以在65-115之間。信道分離錯誤包括在分割錯誤中。

除非另有說明，所有亨士樂增量編碼器的責任周期為180EO或1：1。

每一個交付的hengstler編碼器的準確性，渠道分離和責任周期的驗證，通過監測所有脈沖邊緣在批準的范圍內完成。最大偏差編碼器規格的測量值參考編碼器的序列號，并在數據庫中收集，供統計跟蹤和今后參考。

所有增量編碼器精確度數據都是指在20℃的環境溫度下測量信號，并附有受控制的后續電子和傳輸線路。
