Hengstler磁性編碼器原理

Hengstler旋轉編碼器，無論是亨士樂旋轉編碼器還是線性編碼器，絕對編碼器還是增量編碼器，通常使用光學或磁性測量原理。過去，光學編碼器是高分辨率應用的主要選擇，而磁編碼器技術的改進使其能夠達到高達一微米的分辨率，從而在許多應用中與光學技術競爭。磁性技術在許多方面也比光學技術更耐用，使磁性編碼器成為工業環境中的熱門選擇。

Hengstler磁性旋轉編碼器

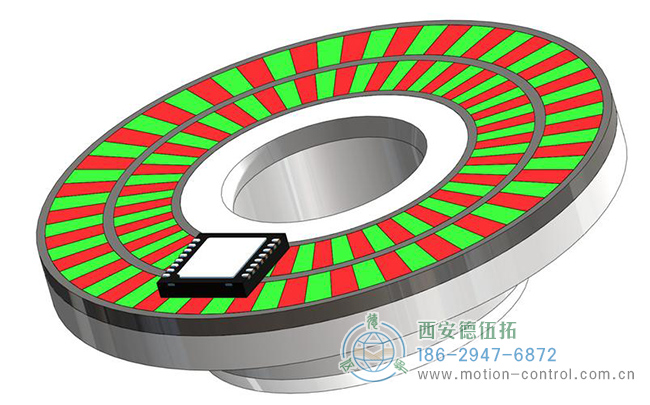

磁編碼器基于三個主要部件：磁盤、傳感器和調節電路。圓盤被磁化了，圓周上有許多磁極。傳感器檢測磁盤旋轉過程中磁場的變化，并將此信息轉換為正弦波。傳感器可以是感應電壓變化的霍爾效應器件，也可以是感應磁場變化的磁阻器件?？刂苹芈穼?duì)信號進行乘法、除法或插值，以產生所需的輸出。

亨士樂磁性編碼器的分辨率取決于磁盤周圍磁極的數量和傳感器的數量。Hengstler增量編碼器（無論是磁編碼器還是光編碼器）使用正交輸出，并且可以使用X1、X2或X4編碼來進一步提高分辨率。增量編碼器和絕對編碼器之間的主要區別在于，無論使用何種傳感器技術，絕對版本都會為每個測量位置分配一個唯一的二進制代碼或字。即使在電源故障的情況下，他們也可以跟蹤編碼器的確切位置。

線性磁編碼器

線性磁編碼器的操作與它們的編碼器類似，不同之處在于它們使用線性標尺（也稱為磁帶，因?yàn)樗鼈兺ǔＳ姓承员骋r）和讀取頭。讀取頭可以使用霍爾效應或磁阻傳感器，并檢測由標尺上的磁代碼產生的信號以提供位置信息。對于絕對線性磁編碼器，標尺上的每個位置代表一個唯一的二進制字，指示讀取頭的精確線性位置。對于增量版本，請?jiān)陔娫垂收戏峙涞目潭壬喜迦胍粋€(gè)或多個參考標記。線性磁尺可以提供很長的長度，一些制造商提供長達100米的長度。

Hengstler磁編碼器最大的優點可以是它們的魯棒性。與光學編碼器不同，磁性編碼器對灰塵、污垢、液體和油脂等污染物以及振動和振動不敏感。與光學編碼器類似，磁編碼器需要磁盤和傳感器之間的氣隙。然而，磁編碼器中的氣隙不必像光學編碼器那樣干凈透明。只要磁盤和傳感器之間沒有鐵材料，就會檢測到電磁脈沖。磁編碼器正確操作的兩個重要規范是傳感器相對于磁盤（或帶）的徑向位置以及傳感器和磁體之間的間隙。
