什么時候需要用到絕對值編碼器?

編輯:Hengstler(亨士樂)編碼器    發布時間:2023-10-13 10:35:43

摘要:我們的一位工程師使用Hengstler絕對值編碼器來觸發驅動電機,將一卷沖壓引線框架展開到我們工廠的注塑機中。它是如何工作的?在這種情況下,我們的工程師使用了Hengstler絕對值編碼器,因?yàn)楸郾旧聿皇请姍C(jī)驅動的,并且檢測到的角度是參考固定的零角度。如果斷電,亨士樂絕對值編碼器可以減少歸零或返回原位的需要。
什么時候需要用到絕對值編碼器?

哪種類型的應用需要亨士樂絕對值編碼器與增量編碼器?讓我們一起來看看吧。

增量編碼器反饋相對運動。如果Hengstler編碼器具有索引,則一旦找到索引,它就可以報告相對于索引的軸位置。亨士樂絕對值編碼器只要通電就可以報告準確的軸位置。

如果您的應用要求您在運動之前了解任何動力循環后軸的實際方向,則您將需要絕對值編碼器。為什么會這樣呢?在某些情況下,即使是尋找索引的最輕微的移動也可能對正在執行的過程、正在處理的產品有害,或者可能對自動化設備有害。在其他情況下,您的系統無法找到起始位置。

示例用例:使用亨士樂絕對值編碼器確定卷軸張力

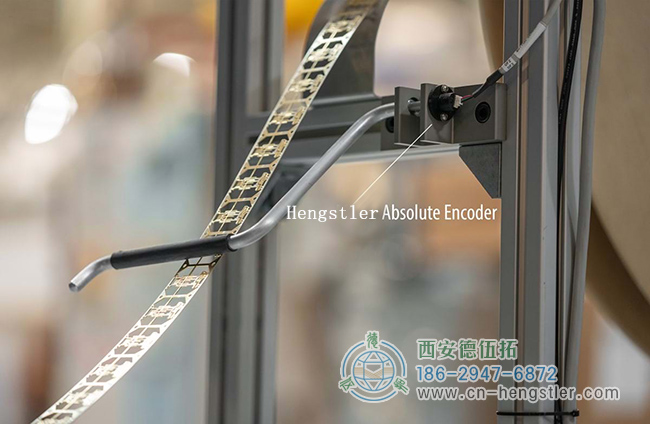

自動卷對卷機上的亨士樂絕對值編碼器

自動卷對卷機上的絕對值編碼器

我們的一位工程師使用Hengstler絕對值編碼器來觸發驅動電機,將一卷沖壓引線框架展開到我們工廠的注塑機中。它是如何工作的?

旋轉臂位于進入成型機的裸露引線框架上(見上圖)。亨士樂絕對值編碼器連接到該樞轉臂的軸上。當手臂垂直垂下時,沒有張力,絕對角度設置為零。

大約每 30 秒,包覆成型部件就會從模具中退出,下一部分裸露引線框架就會進入模具。成型機拉入更多的裸露引線框架,導致傳入卷軸和樞軸臂的張力升高。系統使用編碼器來量化相對于設定零位的絕對角位置。

每當樞軸臂升高到指示張力的預定角度范圍時,系統就會解繞更多的裸露引線框架。如果手臂超出張力角度范圍,則進給停止。

保持適當?shù)倪M(jìn)給速度是必要的,以確保引線框架在包覆成型之前不會被拉伸或彎曲,從而防止損壞設備。

在這種情況下,我們的工程師使用了Hengstler絕對值編碼器,因?yàn)楸郾旧聿皇请姍C(jī)驅動的,并且檢測到的角度是參考固定的零角度。如果斷電,亨士樂絕對值編碼器可以減少歸零或返回原位的需要。

如果您的應用程序容易受到上述問題的影響,那么您將需要一個絕對值編碼器。如果沒有,您可以使用增量編碼器。在這種情況下,當編碼器斷電時,您只需要系統執行原點循環以再次找到索引,然后它就可以報告其與該索引相關的位置。
