亨士樂編碼器通常采取的三種聯軸器解析

亨士樂編碼器是一種可以通過發布脈沖數字代碼來確定旋轉物體旋轉角度的裝置。它用于確定當電源關閉時不需要保持絕對角位置時軸(軸)的轉速。換句話說，當Hengstler編碼器的軸靜止時，脈沖的傳輸就停止了。

也就是說，當這種類型的亨士樂編碼器打開時，角旋轉計數將從零開始，而不是從關閉前設置的角度開始。編碼器和對象的軸通過一個特殊的過渡靈活聯軸器相互固定?；蛘?，編碼器可以安裝在軸上，如果編碼器有中空軸。

當與聯軸器連接時，在發生不一致的情況下，以及在預期的漏出情況下，它們會被靈活套筒的變形所消除。今天，我們將更仔細地研究不同的Hengstler編碼器聯軸器類型。

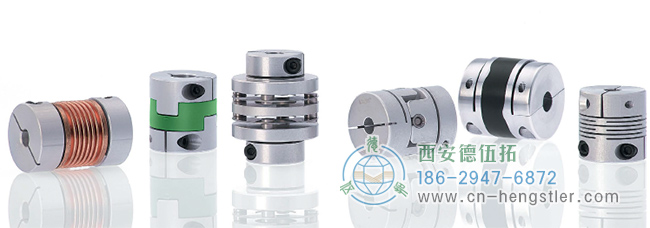

什么是編碼器聯軸器?

聯軸器是將兩個軸連接在一起的機械元件，以精確地將動力從驅動方轉移到驅動方，補償安裝錯誤(錯配)等。兩個軸中的一個。

機械工程中的聯軸器被解釋為"連接兩個軸的部件"，通常被稱為"離合器"、"軸聯軸器"或"鉸鏈"。功率可以通過離合器在不同直徑的軸之間傳遞。

編碼器聯軸器的優點

編碼器套具有耐化學和耐油性。

最小化反彈。

由徑向彈簧引起的偏心、軸向和角運動的完全補償。

高強度鋁合金保證高扭矩和無慣性傳動。

鋁合金和不銹鋼等級的聯軸器的聯合執行是可能的。

對高速應用進行了優化，它們提供了必要的對準精度和最小慣量。

彈性聯軸器

任何能夠允許多個軸之間有一定程度的相對運動并提供振動隔離的軸聯軸器被稱為彈性聯軸器。如果軸在任何時候都是完全一致的，機器在操作過程中沒有移動或振動，就沒有必要有一個靈活的聯軸器。

不幸的是，這并不是機器在現實中的工作方式，設計師在設計機器時必須處理上述所有問題。例如，數控車床要求高精度和速度，以執行高速加工操作。彈性聯軸器可以通過減少振動和補償失調來提高生產率和精度。

這些亨士樂編碼器聯軸器可以通過幾乎每個系統的不完美和動態來減少機器的磨損。作為額外的獎勵，它們易于安裝，壽命長。

剛性聯軸器

剛性聯軸器是一種只有當軸完全處于直線時才應該使用的聯軸器。剛性聯軸器只適用于緊密排列或保持直線的軸.否則，扭矩將轉移到軸和軸承，這可能導致過早失效。與大多數其他類型的聯軸器不同，剛性聯軸器中沒有任何彈性元件。

剛性聯軸器有三種主要類型:聯軸器、法蘭器和夾子器。對于工業軸，剛性聯軸器可以是兩端裝有壓力軸的套筒，也可以是夾套。軸兩端的套筒可以有帶螺栓孔的外緣.重型機器的聯軸器被螺栓固定在一起，以牢固地保持軸;因此，在裝配之前，軸必須精確地對準。

混合聯軸器

混合聯軸器是最適合用于亨士樂編碼器驅動器的設計之一。該設計結合了高扭轉剛度，角度靈活性，軸向順應性，并補償了平行的錯誤，取決于彎曲的數量。它們還提供低慣量，并能傳遞旋轉運動而不產生循環誤差或反作用。

一般來說，混合聯軸器更可靠，能夠傳遞更多的轉矩和更多的軸位移。在這方面，電鍍鎳袖子據稱提供了優越的性能?；旌下?lián)軸器在某種程度上容易受到外部物理損害;例如，在維護或裝配工作中不小心使用手動工具可能會導致劃痕或凹痕，從而降低性能。

選擇編碼器聯軸器時應考慮的因素

隨著設備的生產率的提高，對更輕、更少慣性的連接器的需求增加了。另一方面，需要增加驅動技術的功率和扭矩。那么，如何選擇一個合適的Hengstler編碼器聯軸器類型呢?

我們建議在決定編碼器應用程序中使用哪個編碼器連接時使用四個步驟的方法。

類型：首先，應選擇聯軸器類型。聯軸器類型的選擇應考慮到應用程序特有的物理特性。

價格：業務環境是影響這一決定的主要因素。

尺寸：連接在一起的兩個軸的尺寸以及它們之間的距離是需要考慮的一些問題。

安裝方法：有兩種主要方法:固定螺絲法和卡子法。

扭轉剛度是抵抗扭轉的能力。這對亨士樂編碼器很重要，因為它們測量旋轉運動。如果聯軸器被允許"扭轉"，這意味著可能會有一個旋轉錯誤來自驅動軸，而沒有傳輸?shù)骄幋a器。因此，測量的旋轉可能不準確。對于高精度，建議采用零反彈聯軸器(高扭轉剛度).

另一個重要的特點是能夠補償不一致。在安裝期間(靜態)和操作期間(動態)會發生位移，選擇能夠處理這些位移的聯軸器對于防止Hengstler編碼器軸承過早聯軸器失效和/或損壞非常重要。
