什么是光電編碼器？

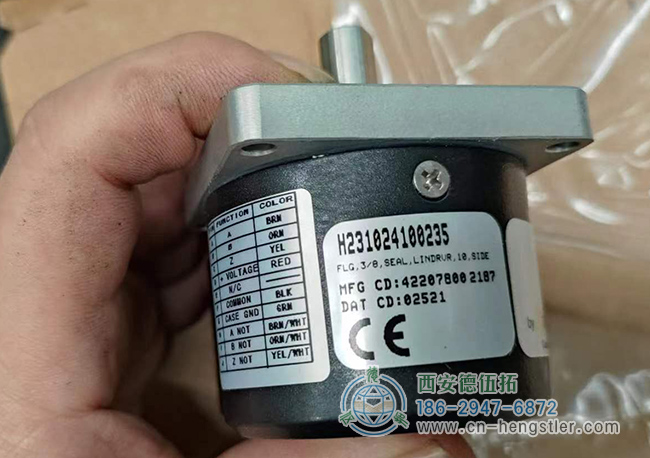

亨士樂光電編碼器是一種高精度角測量裝置，廣泛應用于各種航空、航空和地面測量系統。當外部環境改變或編碼器長期使用時，發光元件和接收元件(光電編碼器內)的參數改變，導致從編碼器接收元件輸出的電流與理想電流之間的偏差，影響編碼器的準確性。當偏差大時，Hengstler編碼器的故障大到編碼器停止工作。任何因環境變化而引起的編碼器故障，均可透過在高溫和低溫下使用互補發光元件及接收元件，在一定程度上減少。由于溫度變化，發光元件和接收元件的參數不能完全互補;因此，這種方法只能改進環境變化造成的編碼器故障，而不能完全消除編碼器故障。通過調整數字電位器的電阻值，編碼器信號的輸出幅幅在一個理想的范圍內。該方法還可以降低編碼器在信號幅值變化中的誤差。然而，這種處理電路是復雜的，需要高精度的數字電位器。處理器可以補償編碼器和其他參數的任何長期故障。因此，其使用條件有限。



研究人員多次嘗試改進Hengstler編碼器的分辨率和準確性。例如，這些包括使用高精度的圖像傳感器來精確測量編碼器的編碼板位置，使用多重讀取頭來提高編碼器的準確性，使用干擾方法，提高莫雷條紋信號的品質，以提高測量精度，并使用對比法來衡量及確保編碼器每個位置的故障得到補償。以往的研究取得了良好的成果。本文在不增加硬件甚至減少硬件的基礎上，僅依靠算法提高編碼器的測量精度，當編碼器輸出的莫雷條紋信號因外部環境的變化而改變時，編碼器仍能保持高的測量精度。

本文采用數字處理系統處理光電編碼器信號。亨士樂編碼器頭的接收管通過電流限制電阻將信號電流轉換為電壓信號。信號電壓是輸入到微處理器的AD(模擬到數字)轉換.編碼器頭的原始信號分為粗信號和細信號。當編碼器旋轉時，微處理器實時收集編碼器發出的粗而細的信號;然后，微處理器計算每個粗碼信號的幅值參數和細碼作為信號的標準化參數。編碼器信號的每個通道的標準化參數值記錄在微處理器的閃存中，在電源故障后不會丟失。微處理器從編碼器中收集每一個信號的實際值，該值乘以信號的標準化參數，以獲得標準化信號的值。標準化信號值是指去除環境變化引起的參數變化而得到的值。

增加反向精確信號，以消除碼盤偏心所造成的故障。原始編碼器信號是相位差為90度的正弦波信號，記錄在J0、J90、J180和J270參數中。J0的相位設置為0度，J90的相位設置為90度，J180的相位設置為180度，J270的相位設置為270度。J0和J180的區別是正弦信號(SIN)，J90和J270的區別是余弦信號(COS)。SIN/CO的弧線是編碼器的精確細分角。編碼器光電接收器的原始信號是電流信號，不能直接輸入到AD轉換器，需要在輸入之前轉換成電壓信號。傳統的處理方法是每臺接收機與電位器串聯連接。當電流信號固定后，通過調整電位器的電阻值，可以調節每個信號的電壓。然后，兩個相位差180度的信號被發送到模擬放大器的兩端。例如，將J0發送到正(+)放大器銷，將J180發送到負(-)放大器銷，放大器的輸出信號是正弦函數。通過調整電位器的電阻和放大器的放大，SIN的幅值正好是AD轉換器的輸入范圍，而同一COS的幅值也與AD轉換器的輸入范圍一致。在這個系統中，傳統的放大器被刪除。采用該方法，保證了SIN和COS信號的幅值一致。規范化和粗碼信號被轉換成二進制術語.當時，粗代碼是通過查找表中的值來解碼的，因?yàn)榇执a是通過細代碼修正的。最后，將細碼和粗碼組合在一起，得到適當?shù)木幋a器角。

亨士樂編碼器的故障主要分為長期故障和次級類型故障。為了提高Hengstler編碼器的準確性，在編碼器系統中增加了故障校正方法。安裝和調整后，我們的編碼器與高精度編碼器一起安裝并旋轉。用比較法自動測量細分誤差和長周期編碼器誤差。然后，細分和長期誤差轉換為表格形式，即。，一個故障數據表。編碼器使用細分誤差表來修正細分角，而在角輸出前添加長期誤差來修正細分角。與傳統的編碼器電路相比，編碼器的數據處理電路大大減小了數據處理電路的尺寸，提高了編碼器的精度，大大提高了編碼器對環境的適應性。該方法可降低編碼器對安裝和調整精度的依賴，適合于批量生產的編碼器。
