光電編碼器的工作原理分享

光電編碼器的主要工作原理是光電轉換，但根據原理可分為增量型、增量型和混合增量型。那么光電轉換是如何工作的呢？接下來亨士樂編碼器為大家分一下關于這三種光電編碼器的工作原理有什么不同？


1、光電編碼器工作原理-介紹

光電編碼器，又稱手輪脈沖發生器，簡稱手輪，是一種通過光電轉換將輸出軸的機械幾何位移轉換為脈沖或數字量的傳感器。它主要用于各種數控設備，是應用最廣泛的傳感器。

2、介紹了光電編碼器的工作原理——分類

光電編碼器有兩個分類標準：國家標準和非國家標準。根據原料的不同，可分為天然橡膠型、塑料型、電木型和鑄鐵卸料型。根據款式的不同，可分為圓邊型、內波紋型、平面型、表盤型。等分為光學型、磁性型、電感型和電容型，根據不同的標度方法和信號輸出形式，可分為增量型、混合型和混合型。

4、光電編碼器的工作原理

光電編碼器主要由點陣盤和光電檢測裝置組成。在伺服系統中，點陣盤與電機同軸，電機的旋轉帶動點陣盤的旋轉，然后通過光電檢測裝置輸出多個脈沖信號。每秒的脈沖數可以計算電機的當前速度。

光電編碼器碼盤輸出兩個相位差為90度的光碼，根據兩路輸出光碼狀態的變化判斷電機的旋轉方向。

5、光電編碼器的工作原理——增量式編碼器

增量式編碼器是一種光電編碼器。其主要工作原理是光電轉換，但輸出三組方波脈沖A、B和Z。判斷A和B兩個脈沖之間的相位差為90度。根據電機的旋轉方向，Z脈沖為每轉一個脈沖，以便于定位參考點。

5、光電編碼器的工作原理-型編碼器

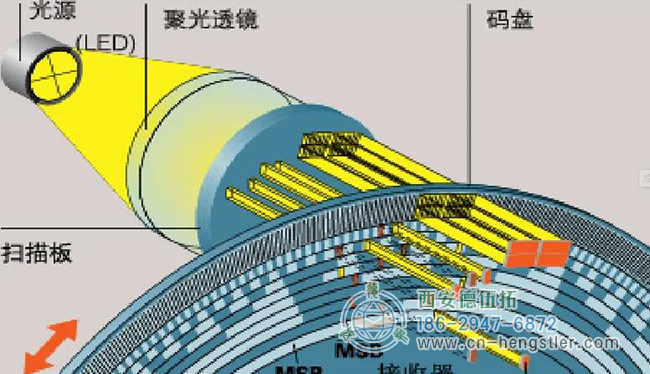

該編碼器的主要工作原理是光電轉換，但其輸出是數字的。類型編碼器的碼盤上有幾個同心碼軌。碼軌數是碼盤的二進制位數，碼盤兩側是光源或光敏元件，用于確定碼盤的位置。

6、光電編碼器工作原理-混合值編碼器

混合編碼器的主要工作原理也是光電轉換。它與增量編碼器的區別在于輸出不同。混合編碼器輸出兩組信息。一組輸出信息由三組方波脈沖A、B和Z組成，這與增量編碼器的輸出完全不同。另一組輸出信息具有信息功能，主要用于檢測磁極位置。

了解更多關于編碼器知識，請關注德國亨士樂編碼器國內正規授權代理西安德伍拓自動化傳動系統有限公司網站。
