HENGSTLER告訴您絕對式編碼器的回零的意義在哪里？

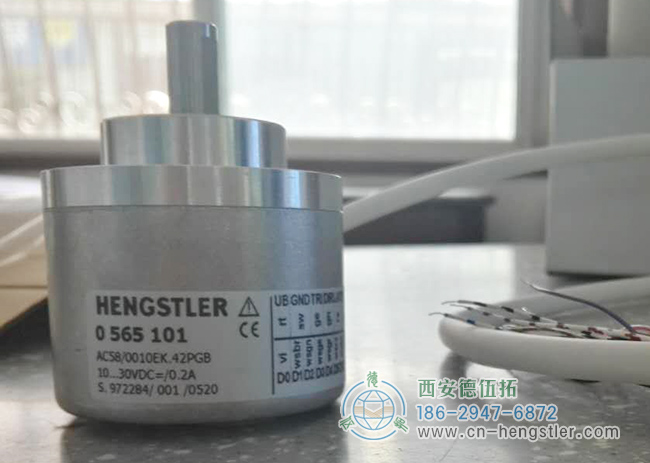

機床的回零操作是操作機床的操作員的常見操作程序。對于裝有亨士樂增量編碼器的機床，將機器回零的過程實際上是增量編碼器首先與止動塊碰撞，然后搜索HENGSTLER編碼器的零點的過程。其回零包括兩個層次的含義：軸返回機器的零位置和機器零位置的定義。由于絕對式編碼器和增量編碼器的原理不同，機床和HENGSTLER編碼器的零位是在調試絕對式編碼器后定義的，并且定義的零點不會因電源故障而消失。一般來說，不需要執行回零。因此，絕對式編碼器所謂的“回零”只是指軸返回機床的零位。



從外部接收設備（如伺服控制器和PLC）的角度來看，增量值是指位置信息的相對變化，即信號從a點到B點的增加和減少的計算，也稱為“相對值”。它需要對以下設備進行連續計數。由于每個數據不是獨立的，而是取決于以前的HENGSTLER編碼器讀數，因此無法確定停電和干擾以前數據所造成的誤差。這導致了錯誤的積累；“絕對工作模式”是指在設備初始化后確定原點，隨后的位置信息是該“原點”的絕對位置。它不需要對以下設備進行連續計數，而是直接讀取當前位置值。對于可能由于停電和干擾而發生的錯誤，由于每個顯示器是獨立的，不受先前因素的影響，因此不會導致錯誤累積。這被稱為接收器的“絕對”操作模式。

1.系統復位界面允許客戶單獨按下每個軸上的正向復位按鈕進行復位。對于配備亨士樂絕對式編碼器的軸，可以將軸參數34330設置為0，而無需更改PLC設置。按下向前重置按鈕可以手動重置軸。

2.在系統復位界面上，客戶按下NC啟動按鈕，自動復位各軸。

此時，除了將其軸參數34330設置為0之外，對于配備HENGSTLER絕對式編碼器的軸，還必須將11300設置為0。然后必須將以下程序段添加到PLC（例如828D）?？梢允褂脜?shù)MD34110[Z]＝1、MD34110[X]＝2和MD34110/Y]＝3來設置回零序列。在參考點模式下，按下循環啟動按鈕會自動將軸重置為零。
