亨士樂增量編碼器的A.B.Z信號怎么解釋？

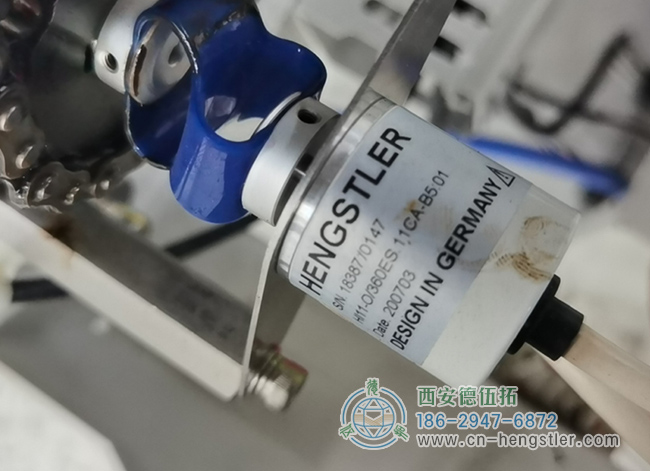

亨士樂編碼器由一個光電編碼器組成，該編碼器中間有一個軸，在軸上可以讀取圓形和深色的摩擦線以及光電發射和接收設備。獲得了四組方波或正弦波信號，它們在A、B、C和D中組合，每個波的相位差為90度。將C、D信號反轉，并將其置于A、B相，以提高信號的穩定性；每轉輸出另一個Z相位脈沖以表示零參考位。由于相位A和相位B之間的90度差，可以通過比較相位A是正向還是相位B是正向來確定HENGSTLER編碼器是正向旋轉還是反向旋轉。編碼器的零參考位可以通過使用零脈沖來確定。

編碼器A、B和Z相位之間的關系是什么？編碼器具有許多相位信號，例如TTL編碼器A相、B相、Z相、U相、V相和W相信號。他們之間的關系是什么？

這個問題的答案從以下幾個方面進行了解釋：

首先，亨士樂編碼器只有A相、B相和Z相信號的概念。ABZ是增量編碼器的位置信號，UVW是同步電機常用電機的磁極信號；所謂U相、V相、W相，是指電動機主電源的三相交流電源，與HENGSTLER編碼器無關?！癆相、B相、Z相”和“U相、V相、W相”是兩個完全沒有關系的概念：第一個是編碼器的通道輸出信號；后者由交流電動機的三相主電路驅動。

其次，在編碼器的A相、B相和Z相信號中，兩個通道A和B的信號通常是正交的，即具有90度差的脈沖信號；Z相位是一個零脈沖信號。具體地，除了兩個相位A和B之外，編碼器通常為每轉輸出零脈沖Z。

當主軸順時針旋轉時，輸出脈沖通道A信號在通道B的前面；如果主軸逆時針旋轉，則信號A位于通道B后面。這可用于確定主軸是向前旋轉還是向后旋轉。

最后，在每轉一圈時，HENGSTLER編碼器發送一個稱為零位脈沖或識別脈沖的脈沖（即Z置信信號）。零位脈沖用于確定零位或識別位置。為了精確地測量零脈沖而不管旋轉方向如何，零脈沖被輸出為兩個通道的高位組合。由于通道之間的相位差，零位脈沖僅為脈沖長度的一半。

U、V和W相的旋轉編碼器應為伺服電機旋轉編碼器。相位A和B是兩個脈沖串，或正弦波或方波，相位差為90度。因此，可以測量電動機的轉速和旋轉方向。相位Z是一個參考脈沖，每轉輸出一個脈沖。脈沖寬度通常只有1/4周期，其功能是用于亨士樂編碼器自校正，以便HENGSTLER編碼器能夠正常工作，即使在電源關閉或脈沖丟失的情況下也是如此。

AB對于TTL或HTL編碼器，AB相位隨編碼器的精細度而變化，每次旋轉有許多相位，但Z相位每次旋轉只有一個相位；UVW磁極信號之間的相位差為120度，隨著編碼器的角旋轉而旋轉，與ABZ沒有直接關系。
