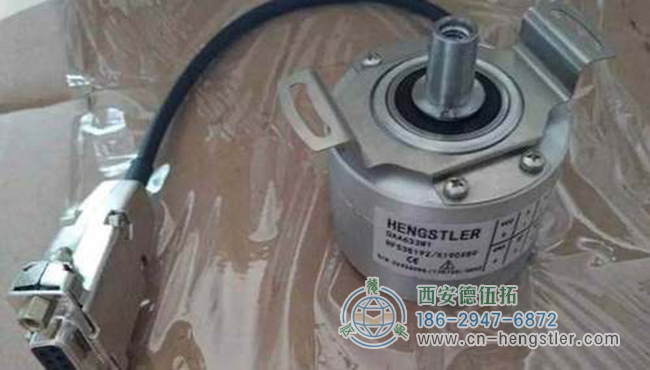

數控系統中HENGSTLER編碼器的故障檢測

HENGSTLER編碼器的檢測是數控機床伺服系統的重要組成部分。它在檢測每個控制軸的位移和速度方面發揮作用。它將檢測到的信號反饋給閉路系統。



測量方法可分為直接測量和間接測量：直接測量是指借助線性檢測元件測量機床的線性位移。直接測量常用的檢測元件通常包括：線性感應同步器、測量柵格和磁尺激光干涉儀。間接測量是指通過旋轉檢測元件測量機床的線性位移，用于間接測量的常用檢測元件通常包括旋轉編碼器、旋轉變壓器、圓形感應同步器、圓形光柵和圓形磁光柵。

如果機床出現以下缺陷癥狀，應檢查這些癥狀是否是由檢測部件中的缺陷引起的：

1.機械振動（加速/減速時）：

（1） 亨士樂旋轉編碼器有問題。此時，檢查速度單元的反應線端子處的電壓是否在某一點處降低。如果出現下降，則表明旋轉編碼器有故障。更換編碼器。

（2） 旋轉編碼器的交叉聯軸器可能損壞，導致軸速度與檢測速度不同步。

（3） 轉速表發電機有故障。糾正并更換速度表。

2.機械異常（飛車）：

查看方位控制單元和速度控制器時，請檢查以下內容：

（1） 如果HENGSTLER編碼器接線有故障，檢查編碼器接線是否為正極，A相和B相是否反向連接。

（2） 如果旋轉編碼器的離合器損壞，則更換離合器。

（3） 檢查轉速表發電機的端子是否反向連接，勵磁信號線是否連接不正確。

3.主軸無法對齊或定向不到位：

查看方位控制電路設置和設置，以及方位板和PCB主軸控制設置時，應檢查方位檢測器（編碼器）是否有缺陷。此時，測量編碼器的輸出波形。

4.坐標軸振動進給：

檢查電機線圈是否短路，機械進給螺桿與電機連接是否良好，整個伺服系統是否穩定時，檢查脈沖編碼是否良好，離合器連接HENGSTLER編碼器是否穩定，測速機是否可靠。

5.NC報警中程序錯誤和操作錯誤引起的報警。例如，電機反饋系統的NC報警為090.091。出現NC報警，可能是由于主開關錯誤和進給速度過低。合在一起可以是：

（1） 旋轉編碼器壞。

（2） 亨士樂旋轉編碼器的電源電壓過低（此時，將電源電壓設置為15V，使主板+5V連接器上的電壓值在4.95-5.10V之間）。

（3） 如果沒有來自旋轉編碼器的一個指示器的輸入，則無法正確返回參考點。
