解析亨士樂編碼器在風力發電控制系統中的應用

1、風力發電的發展前景

風力發電作為一種利用風能的清潔能源，在環境保護方面發揮著越來越重要的作用，這在今天變得越來越重要。近年來，全球風能市場以每年40%以上的速度快速發展，中國擁有豐富而強大的風電場資源，已成為世界上最重要的風能市場，繼歐美政府支持開發新能源之后，裝備行業帶來了發展機遇。我國風能資源豐富，理論儲量16億千瓦，實際可利用容量2.5億千瓦，發展?jié)摿薮?。同時，與風力發電相關的亨士樂編碼器被視為國家新能源發展規劃中的重點產業，因此我國的風力發電產業具有更廣闊的發展前景。


因此，風力發電近年來呈指數級增長。2008年，風力渦輪機的增長率受到GDP的影響，但也超過了80%，國產化率也超過了70%。風能產業要健康持續發展，必須完成產業體系建設和產業鏈建設。很多企業迅速開發了基于需求的編碼器產品路線和解決方案，并成功應用于許多風電場。

2、水平軸風力渦輪機的組成

基于風能的更高效收集和利用，目前風電行業主要使用水平軸風力渦輪機，其組成如右圖所示：

轉子葉片：捕捉風能并將其轉化為旋轉軸的旋轉能；

旋轉軸：將旋轉能量轉換為發電機的動能；

齒輪箱：用于提高轉子中心和發電機之間的軸的速度；

發電機：利用轉軸的旋轉能量，通過電磁原理發電；

偏航控制（未顯示）：移動轉子以與風對齊；

制動裝置：在電氣過載或系統故障的情況下停止軸的旋轉；

塔架：支撐轉子和電機外殼，提升整個機組的位置；

3、風力發電控制系統

作為風力發電領域的核心環節，風力發電系統的技術創新非常重要。目前，風力發電系統主要有兩種類型：恒速恒頻風力發電系統和變速恒頻風力發電系統。在風力發電中，當風力渦輪機連接到電網時，風力發電的頻率必須與電網的頻率相匹配，即H具有恒定的頻率。恒速恒頻是指在風力發電過程中，風車的速度（即發電機的速度）保持不變，以獲得恒定頻率的電力。在風力發電中，風車的轉速隨風速變化，通過其他控制方法獲得恒頻電能的方法稱為恒頻變速。

由于風能與風速的立方成正比，因此，如果風速在一定范圍內變化，并且允許風車以可變速度移動，就可以達到更好地利用風能的目的。風力機將風能轉化為機械能的效率可以用輸出功率系數CP來表示，CP在一定的風力機葉尖轉速比λ（葉尖轉速與風速之比）下達到最大值。恒速恒頻機組的風輪轉速保持不變，風速不斷變化。顯然，CP不能保持在最佳值。變速恒頻機組的特點是風車和發電機的速度可以在很大范圍內改變，而不影響輸出電功率的頻率。由于風車的轉速是可變的，通過適當?shù)目刂?，風車的葉尖速比可以達到或接近最佳值，以最大限度地利用風能發電。因此，變速恒頻風力發電系統具有較高的風能利用系數，可以吸收風速突變引起的能量波動，避免主軸和傳動機構上的過大扭矩和過大應力，提高系統的功率因數。風力發電行業越來越受歡迎。

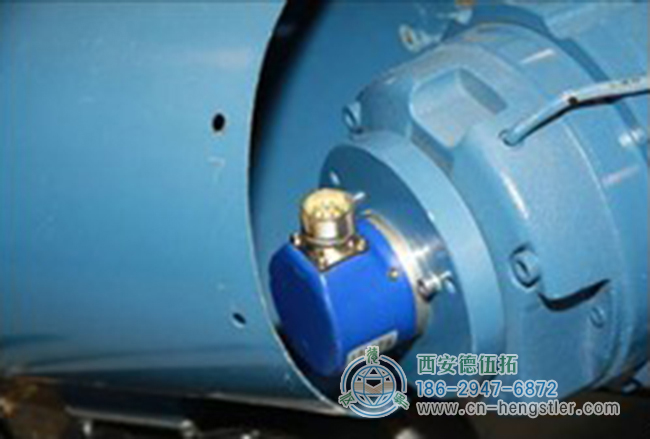

恒頻變速控制的功能是保證并網電源的質量，因此需要測量發電機的轉速并反饋給控制器，以實現閉環控制。目前，對發電機轉速的檢測主要采用旋轉編碼器。同時，由于發電機功率大，會產生紋波電流。如果編碼器未與發電機隔離，紋波電流將引入編碼器，從而損壞編碼器。ECO公司EV88P系列編碼器采用獨特的機械設計理念，確保產品的抗振動和抗沖擊性。采用歐洲先進的電氣設計技術，確保產品在-40~85℃的溫度條件下可靠輸出，同時采用先進的絕緣處理技術，可有效防止軸電流對編碼器的損壞。EV88P系列編碼器以其優異的性能和穩定的運行，已成功應用于華北某風力發電廠，其在風電場的穩定運行得到了客戶的認可。

4、風力發電變槳控制系統

從風力發電技術的發展來看，單臺風力發電機組的容量正在向大型化發展，兆瓦級風力發電機組已成為風力發電市場的主要產品。目前，大型風力發電機組普遍采用變槳距控制技術。變槳控制是控制葉片沿葉片縱軸旋轉，根據風速變化隨時調整迎角，控制風輪能量吸收，并保持一定的輸出功率。變槳距控制的優點是可以保證高風速段的額定功率，功率在額定功率點上穩定，在額定點具有更高的風能利用系數，提高了風機的啟動性能和制動性能，提高了風機的整體靈活性。減少整個機器和葉片上的應力。在并網過程中，俯仰控制器還可以實現快速、無沖擊的并網。變槳距控制系統與變速恒頻技術相結合，最終提高了整個風力發電系統的發電效率和電能質量。

俯仰控制系統中有兩種主要類型的執行器，液壓俯仰執行器和電動俯仰執行器。其中，電機變槳執行器采用電機控制葉片，結構緊湊，控制靈活，運行可靠。液壓執行機構無非線性、漏油、卡阻等現象。電機變槳控制機構可以使用伺服電機單獨調整每個葉片。伺服電機通過驅動齒輪與螺旋槳輪轂的內環齒輪嚙合，并直接控制螺旋槳的俯仰角。編碼器將傾斜角度的變化反饋給控制器，然后對電機執行負反饋PID閉環控制。

5、結論

風力發電技術日趨成熟，在可再生綠色能源開發領域占有突出地位，具有重要的開發利用價值。特別是在偏遠山區、牧區和島嶼，風力發電可以為當?shù)鼐用竦纳詈蜕a(chǎn)提供清潔能源，緩解能源短缺。

過去，用戶和運營商更關注購買產品的價格：在整個生命周期內，維護成本占40%至70%，這主要取決于產品的質量。越來越多的風電用戶將注意力轉移到如何提高產品質量、提高可靠性和降低維護成本上。像愛科這樣一家技術積累和產品質量都很強的公司，可以豐富和完善中國的風電產業鏈，幫助風機制造商提高產品質量，將維護成本降到最低。
