淺三種常見的光電編碼器類型。

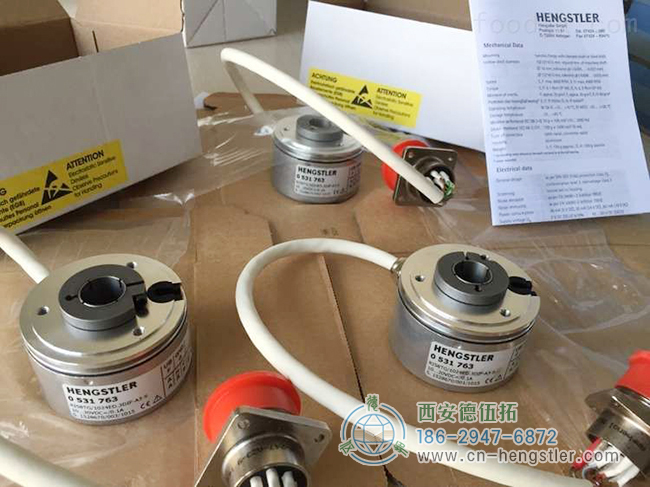

Hengstler編碼器主要應用于電氣自動化應用。普通伺服電機和數控系統都配有編碼器。它們的功能是記錄電機運動數據，然后將其傳輸回控制器。然后，控制器發出命令來控制電機或其他輸出元件。


在電力驅動系統中，Hengstler編碼器是測量電機轉速和轉子位置的核心部件。在光電編碼器中，其轉軸與被測轉軸相連，被測轉軸帶動其轉軸旋轉，然后將被測物理量轉換成二進制碼或一系列脈沖。

光電編碼器進一步細分為增量編碼器、絕對編碼器和混合編碼器。其中，增量式編碼器主要用于測量轉軸的轉速，編碼器主要用于測量轉軸的空間位置，混合式編碼器實際上是一個增量式編碼器和一個編碼器。編碼器芯片的類型。事實上，這三個編碼器都具有測量轉子速度和空間位置的功能。

被測軸驅動其軸旋轉，從而使光柵旋轉。關鍵部件是光電編碼器，其圓周刻有等距徑向狹縫和兩組透明檢測狹縫。兩組透明檢測狹縫以1/4的間距錯開，使得兩個光電轉換器的輸出信號相差90度。工作時，定向盤不移動，只有主碼盤及其轉軸與被測軸一起旋轉，因此發射的光源投射在主碼盤和定向盤上。

當主編碼器盤與鑒別器盤的透明狹縫對齊，投影光被完全阻擋，此時Hengstler編碼器輸出的電壓信號非常小。當透明區域主碼盤與導盤的透明狹縫對齊，所有投影光都被透射，此時編碼器輸出的電壓信號更大。

除了以上為大家介紹的光電編碼器之外，Hengstler還生產銷售防爆編碼器。了解更多關于編碼器知識，請關注德國Hengstler編碼器國內正規授權代理西安德伍拓自動化傳動系統有限公司網站。
