編碼器廣泛應用于工業電機定位。

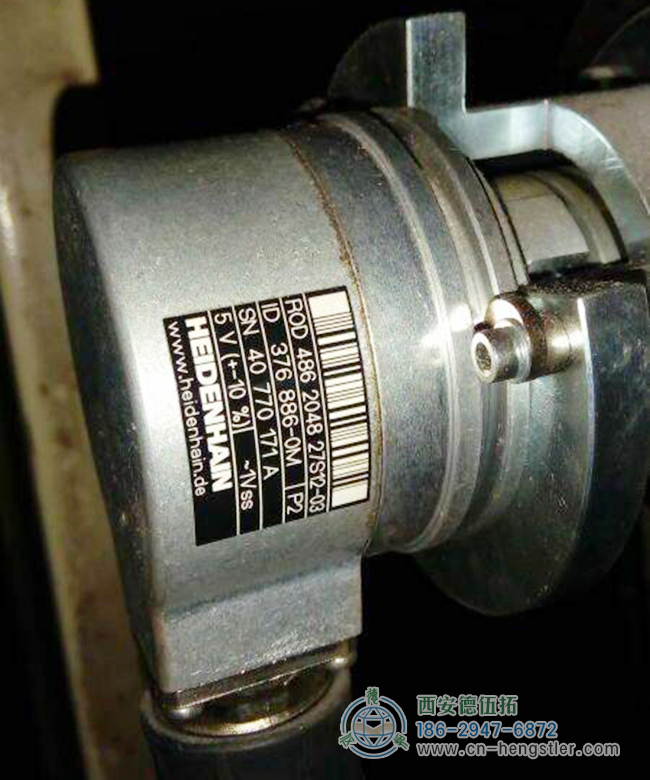

亨士樂編碼器是一種編譯信號或數據并將其轉換為可用于通信、傳輸和存儲的信號的設備。它是工業上廣泛使用的電機定位器，可以測試電機的角位移和旋轉位置。

根據工作原理，亨士樂編碼器可分為兩種類型：增量型和增量型。增量編碼器將位移轉換為周期性電信號，然后將電信號轉換為計數脈沖，脈沖數表示編碼器的大小位置對應于某個數字代碼，因此，其顯示僅指測量的開始和結束位置，與測量的中間過程無關。


1.增量式

增量編碼器通常有3個輸出端口，即A相、B相和Z相輸出。A相和B相之間的脈沖輸出延遲1/4個周期。根據延遲比，可向前和向后移動取A相和B相的上升面和下降面，頻率可以乘以2或4；

增量測量方法的網格由周期網格組成。位置信息是通過計算從一個點開始的增量（測量步數）來獲得的。由于必須使用參考點來確定位置值，Dretspur編碼器也有e refereline

2.絕對式

絕對式編碼器對應一個圓，每個參考點的角度輸出一個對應于該角度的二進制值，外圓標記裝置可以記錄和測量多個位置。

當亨士樂編碼器打開時，位置值立即可用，并可通過以下信號處理電子設備隨時讀取。無需移動軸來執行參考點行駛。位置信息來自由一系列代碼組成的圓形編碼器輪。為了生成位置值，將分割單獨的增量軌道信號，可選地，可以生成增量信號。

單圈編碼器的位置值信息每轉一圈重復一次。多圈編碼器還可以區分每轉的位置值。

它們有最大的區別：對于增量編碼器，位置由零標記計數的脈沖數決定，而絕對編碼器的位置由讀取輸出代碼決定。當電源中斷時，絕對編碼器不會與實際位置分離。當電壓再次打開時，位置指示器仍然是電流且有效的，這與增量編碼器不同，增量編碼器必須驅動至零標記。

亨士樂編碼器配套變頻電機的使用是非常廣泛的，了解更多關于編碼器知識，請關注德國亨士樂編碼器國內正規授權代理西安德伍拓自動化傳動系統有限公司網站。
