編碼器碼盤由什么材料制成，不同材質性能如何？

編碼器是一種將信號（如比特流）或數據編譯并轉換為可用于通信、傳輸和存儲的波形的設備。Hengstler編碼器將角位移或線位移轉換為電信號，前者稱為碼盤，后者稱為碼尺。根據讀取方法，編碼器可分為兩種類型：接觸式和非接觸式；根據工作原理，編碼器可分為兩種類型：增量型和增量型。增量編碼器將位移轉換為周期性電信號，然后將電信號轉換為計數脈沖，脈沖數表示位移的大小。編碼器的每個位置對應一個特定的數字代碼，因此其顯示僅指測量的開始和結束位置，與測量的中間過程無關。


Hengstler編碼器由一個中心有軸的光電碼盤組成，其上有環形和暗劃線，由光電發射和接收設備讀取，以獲得四組正弦波信號，分別為a、B、C、D。正弦波的相位差為90度（相對于一個周期360度），將C和D信號倒置，并將其疊加在A和B相上，以增強穩定信號；此外，每轉一圈輸出一個Z相位脈沖，以表示一個零位參考位。

由于A和B之間的相位差為90度，因此可以通過比較A相位在前面還是B相位在前面來判斷編碼器的正向旋轉和反向旋轉。通過零脈沖，可以獲得編碼器的零參考位置。

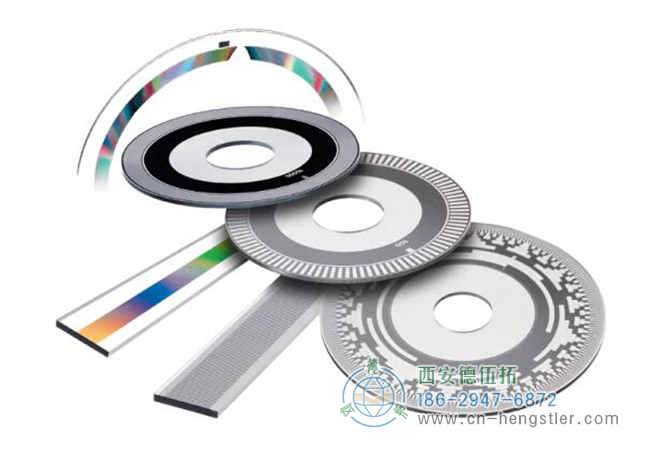

編碼器碼盤的材料是玻璃、金屬和塑料。玻璃碼盤是一種應用在玻璃上的薄刻線，具有良好的熱穩定性和高精度。然而，由于金屬的特定厚度，精度受到限制，其熱穩定性比玻璃差一個數量級。塑料碼盤經濟、成本低，但其精度、熱穩定性和耐久性較差。

Hengstler編碼器每360度旋轉提供的通過數或暗線數稱為分辨率，也稱為分辨率分割，或直接指多少線，通常為每旋轉5到10000線。

編碼器碼盤的材料有玻璃、金屬、菲林、樹脂：玻璃碼盤是在玻璃鍍鉻面上腐蝕出明暗碼道，其熱穩定性好，精度高，易碎，成本高；金屬碼盤直接以通和不通刻線，不易碎，但由于金屬不易腐蝕，易形變，精度就有限制，其熱穩定性就要比玻璃的差一個數量級；塑料碼盤是經濟型的，其成本低，不易碎和變形，但精度、熱穩定性、壽命均要差一些；樹脂碼盤與玻璃碼盤的工藝接近，也是通過腐蝕明暗樹脂表面的鍍鉻，呈現出明暗脈沖，其優點是精度高不容易碎，缺點在環境惡劣的高溫下容易跳碼，價格相對較高，加工工藝難度高，發達國家有生產，暫時沒有生產廠家。
