什么是編碼器？編碼器分類、應用等常識分享。

什么是編碼器？

第一種含義：編碼器是將角位移或線性位移轉換為電信號的設備。前者成為碼盤，后者成為刻度。根據讀取方法，編碼器可分為兩種類型：接觸式和非接觸式。接觸類型采用電刷輸出，電刷接觸導電區或絕緣區，指示代碼狀態為“1”還是“0”；非接觸式接收敏感元件為光敏元件或磁敏元件。透明區域和不透明區域指示代碼的狀態是“1”還是“0”。

根據工作原理，編碼器可分為兩類：增量編碼器和絕對編碼器。增量編碼器將位移轉換為周期性電信號，然后將電信號轉換為計數脈沖，脈沖數表示位移的大小。絕對編碼器的每個位置對應一個特定的數字代碼，因此其指示僅與測量的開始和結束位置有關，與測量的中間過程無關。

編碼器的另一種含義：在二進制邏輯電路中，編碼器是一種組合邏輯電路，用于轉換輸入數字信號、文本符號信號等。

編碼器是將信號（如比特流）或數據進行編制、轉換為可用以通訊、傳輸和存儲的信號形式的設備。編碼器把角位移或直線位移轉換成電信號，前者稱為碼盤，后者稱為碼尺。按照讀出方式編碼器可以分為接觸式和非接觸式兩種；按照工作原理編碼器可分為增量式和絕對式兩類。增量式編碼器是將位移轉換成周期性的電信號，再把這個電信號轉變成計數脈沖，用脈沖的個數表示位移的大小。絕對式編碼器的每一個位置對應一個確定的數字碼，因此它的示值只與測量的起始和終止位置有關，而與測量的中間過程無關。

什么是編碼器？編碼器分類、應用等基礎知識介紹

一、編碼器的分類

根據檢測原理，編碼器可分為光學式、磁式、感應式和電容式，根據其刻度方法及信號輸出形式，可分為增量式、絕對式以及混合式三種。

1.1 增量式編碼器 增量式編碼器是直接利用光電轉換原理輸出三組方波脈沖A、B和Z相；A、B兩組脈沖相位差90度，從而可方便的判斷出旋轉方向，而Z相為每轉一個脈沖，用于基準點定位。它的優點是原理構造簡單，機械平均壽命可在幾萬小時以上，抗干擾能力強，可靠性高，適合于長距離傳輸。其缺點是無法輸出軸轉動的絕對位置信息。

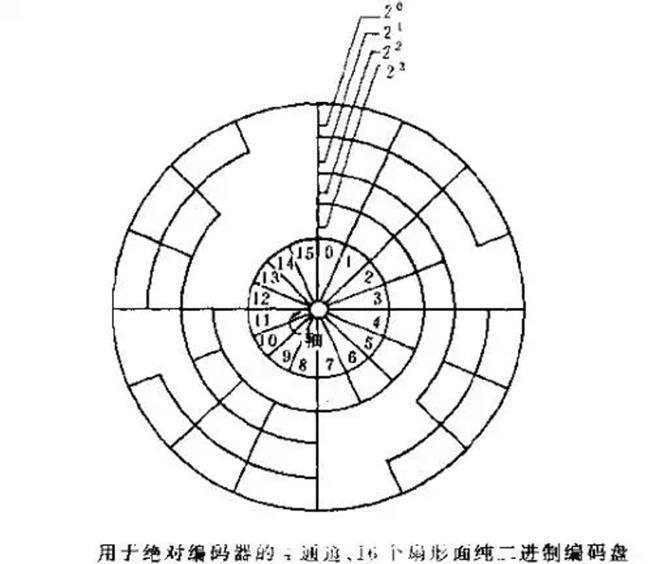

1.2 絕對式編碼器 絕對式編碼器是直接輸出數字的傳感器，在它的圓形碼盤上沿徑向有若干同心碼盤，每條道上有透光和不透光的扇形區相間組成，相鄰碼道的扇區樹木是雙倍關系，碼盤上的碼道數是它的二進制數碼的位數，在嗎盤的一側是光源，另一側對應每一碼道有一光敏元件，當嗎盤處于不同位置時，各光敏元件根據受光照與否轉換出相應的電平信號，形成二進制數。這種編碼器的特點是不要計數器，在轉軸的任意位置都可讀書一個固定的與位置相對應的數字碼。顯然，嗎道必須N條嗎道。目前國內已有16位的絕對編碼器產品。

1.3 混合式絕對編碼器 混合式絕對編碼器，它輸出兩組信息，一組信息用于檢測磁極位置，帶有絕對信息功能；另一組則完全同增量式編碼器的輸出信息。

二、光電編碼器的應用

增量型編碼器與絕對型編碼器區別

1、角度測量

汽車駕駛模擬器，對方向盤旋轉角度的測量選用光電編碼器作為傳感器。重力測量儀，采用光電編碼器，把他的轉軸與重力測量儀中補償旋鈕軸相連，扭轉角度儀，利用編碼器測量扭轉角度變化，如扭轉實驗機、漁竿扭轉釣性測試等。擺錘沖擊實驗機，利用編碼器計算沖擊是擺角變化。

2、長度測量

計米器，利用滾輪周長來測量物體的長度和距離。

拉線位移傳感器，利用收卷輪周長計量物體長度距離。

聯軸直測，與驅動直線位移的動力裝置的主軸聯軸，通過輸出脈沖數計量。

介質檢測，在直齒條、轉動鏈條的鏈輪、同步帶輪等來傳遞直線位移信息。

3、速度測量

線速度，通過跟儀表連接，測量生產線的線速度

角速度，通過編碼器測量電機、轉軸等的速度測量

4、位置測量

機床方面，記憶機床各個坐標點的坐標位置，如鉆床等

自動化控制方面，控制在牧歌位置進行指定動作。如電梯、提升機等

5、同步控制

通過角速度或線速度，對傳動環節進行同步控制，以達到張力控制

三、增量型編碼器（旋轉型）

1、工作原理：

由一個中心有軸的光電碼盤，其上有環形通、暗的刻線，有光電發射和接收器件讀取，獲得四組正弦波信號組合成A、B、C、D，每個正弦波相差90度相位差（相對于一個周波為360度），將C、D信號反向，疊加在A、B兩相上，可增強穩定信號；另每轉輸出一個Z相脈沖以代表零位參考位。

由于A、B兩相相差90度，可通過比較A相在前還是B相在前，以判別編碼器的正轉與反轉，通過零位脈沖，可獲得編碼器的零位參考位。

編碼器碼盤的材料有玻璃、金屬、塑料，玻璃碼盤是在玻璃上沉積很薄的刻線，其熱穩定性好，精度高，金屬碼盤直接以通和不通刻線，不易碎，但由于金屬有一定的厚度，精度就有限制，其熱穩定性就要比玻璃的差一個數量級，塑料碼盤是經濟型的，其成本低，但精度、熱穩定性、壽命均要差一些。

分辨率—編碼器以每旋轉360度提供多少的通或暗刻線稱為分辨率，也稱解析分度、或直接稱多少線，一般在每轉分度5~10000線。

2、信號輸出：

信號輸出有正弦波（電流或電壓），方波（TTL、HTL），集電極開路（PNP、NPN），推拉式多種形式，其中TTL為長線差分驅動（對稱A，A-;B，B-;Z，Z-），HTL也稱推拉式、推挽式輸出，編碼器的信號接收設備接口應與編碼器對應。

信號連接—編碼器的脈沖信號一般連接計數器、PLC、計算機，PLC和計算機連接的模塊有低速模塊與高速模塊之分，開關頻率有低有高。

如單相聯接，用于單方向計數，單方向測速。

A.B兩相聯接，用于正反向計數、判斷正反向和測速。

A、B、Z三相聯接，用于帶參考位修正的位置測量。

A、A-，B、B-，Z、Z-連接，由于帶有對稱負信號的連接，電流對于電纜貢獻的電磁場為0，衰減最小，抗干擾最佳，可傳輸較遠的距離。

對于TTL的帶有對稱負信號輸出的編碼器，信號傳輸距離可達150米。

對于HTL的帶有對稱負信號輸出的編碼器，信號傳輸距離可達300米。

3、增量式編碼器的問題：

增量型編碼器存在零點累計誤差，抗干擾較差，接收設備的停機需斷電記憶，開機應找零或參考位等問題，這些問題如選用絕對型編碼器可以解決。

增量型編碼器的一般應用：

測速，測轉動方向，測移動角度、距離（相對）。

四、絕對型編碼器（旋轉型）

絕對編碼器光碼盤上有許多道光通道刻線，每道刻線依次以2線、4線、8線、16 線……編排，這樣，在編碼器的每一個位置，通過讀取每道刻線的通、暗，獲得一組從2的零次方到2的n-1次方的唯一的2進制編碼（格雷碼），這就稱為n位絕對編碼器。這樣的編碼器是由光電碼盤的機械位置決定的，它不受停電、干擾的影響。


絕對編碼器由機械位置決定的每個位置是唯一的，它無需記憶，無需找參考點，而且不用一直計數，什么時候需要知道位置，什么時候就去讀取它的位置。這樣，編碼器的抗干擾特性、數據的可靠性大大提高了。

從單圈絕對值編碼器到多圈絕對值編碼器

旋轉單圈絕對值編碼器，以轉動中測量光電碼盤各道刻線，以獲取唯一的編碼，當轉動超過360度時，編碼又回到原點，這樣就不符合絕對編碼唯一的原則，這樣的編碼只能用于旋轉范圍360度以內的測量，稱為單圈絕對值編碼器。

如果要測量旋轉超過360度范圍，就要用到多圈絕對值編碼器。

編碼器生產廠家運用鐘表齒輪機械的原理，當中心碼盤旋轉時，通過齒輪傳動另一組碼盤（或多組齒輪，多組碼盤），在單圈編碼的基礎上再增加圈數的編碼，以擴大編碼器的測量范圍，這樣的絕對編碼器就稱為多圈式絕對編碼器，它同樣是由機械位置確定編碼，每個位置編碼唯一不重復，而無需記憶。

多圈編碼器另一個優點是由于測量范圍大，實際使用往往富裕較多， 這樣在安裝時不必要費勁找零點， 將某一中間位置作為起始點就可以了，而大大簡化了安裝調試難度。

簡而言之，編碼器是一種把角位移或直線位移轉換成電信號的裝置，前者為碼盤，后者為碼尺。了解更多關于編碼器知識，請關注德國Hengstler編碼器國內正規授權代理西安德伍拓自動化傳動系統有限公司網站。
