關于增量編碼器的分辨率、乘法和細分方法

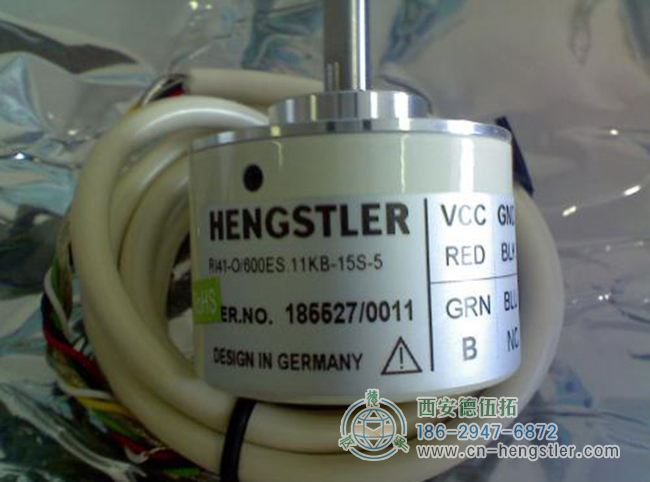

增量編碼器碼盤由許多網格線組成，有兩個（或4，4個光眼將在后面討論）光電眼讀取A和B信號，網格線的密度決定增量。Hengstler編碼器的分辨率，即可以讀取和讀取的最小變化角度值。表示增量編碼器分辨率的參數是PPR，它是每轉的脈沖數。例如，有360個線每轉一圈，A和B每轉一圈輸出360個脈沖，分辨率參數為360PPR。那么這個編碼器能解決的最小角度變化是什么呢？是1度嗎？


增量式編碼器的A/B輸出波形一般有兩種類型，一種是具有陡峭上升沿和陡峭下降沿的方波信號，另一種是具有緩慢上升和下降的正弦/余弦信號，波形類似于正弦波。曲線波形信號輸出，A和B是1/4T周期90度異相，如果A是正弦波，那么B是余弦波。

對于方波信號，a和B的兩個相位相差90度（1/4T），因此在0度相位角、90度相位角、180度相位角和270度相位角下，這四個位置是上升和下降邊緣。這樣，角度變化確實可以在1/4T方波周期內判斷，因此1/4T周期是最小的測量步驟。通過判斷這些上升和下降邊緣上的電路，它可能是PPR值的4倍。如果你改變角度，這是方波頻率的4倍。也可以通過邏輯進行判斷，0表示低，1表示高，一個周期內的A/B兩相變化為0,0 1,1,1 0。這種判斷不僅可以判斷4倍的頻率，還可以判斷旋轉方向。

然后，方波信號的最小分辨率角=360度/（4×PPR）。

上一個問題：360PPR增量編碼器，具有方波a/B輸出，最小分辨率角度=0.25度。

嚴格來說，方波信號最多可以乘以4。雖然有些人可以使用時差方法將其分解為更精細的點，但增量編碼器通常不推薦使用它。對于更高的分頻，增量脈沖信號為正弦/余弦，使用正弦和余弦信號。后續電路可以讀取波形相位變化，并使用模數轉換電路進行5倍、10倍、20倍甚至100倍以上的除法，然后在除法后使用方波。頻分倍數實際上是有限的。首先，模數轉換存在時序問題。模數轉換速度和分辨率精度是矛盾的。不可能無限地細分。其次，原始編碼器的線路精度、準正弦和余弦信號本身的輸出一致性以及波形的完美性受到限制。細分很簡單，但很難做好：一方面，它取決于原始碼盤的刻度精度和輸出波形的完善程度，另一方面，它取決于細分電路的響應速度和分辨率精度。
