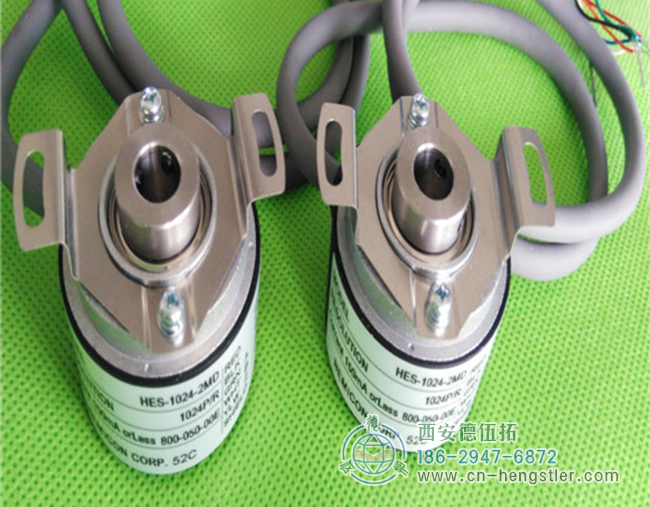

什么是光電編碼器？

Hengstler編碼器國內授權代理為您分享光電編碼器的工作原理：光電編碼器軸旋轉時，A線和B線均產生脈沖輸出，A線和B線的兩相脈沖相角為90度。這給出了光電編碼器的旋轉方向，可以測量電機轉速。如果A相脈沖在B相脈沖之前，光電編碼器向前旋轉，否則反轉。Z線是零脈沖線，光電編碼器每轉產生一個脈沖。它主要用于計數。線A用于測量脈沖數，線B和線A可用于測量旋轉方向。


N是電機轉速

Δn=ND測量ND理論

例如：我們的電機速度為1.5米/秒，車輪直徑為220毫米，C=D*Pi，電機控制在21.7轉/分，根據伺服系統的指標，電機轉速設置為1500轉/分，因此如果ND=21.7*60=130轉/分，可以得到，光電編碼器每秒輸出的脈沖數為：

PD=130 x 600/60=1300脈沖

如果測量的脈沖數與計算的標準值之間存在偏差，則增量電壓△根據電壓和脈沖數之間的對應關系，可以計算出輸出到伺服系統的U。增量電壓△U可以計算出來，測量脈沖數，然后再減去。

如果運輸時間更長，路線更長，與我們預定路線的偏差會更大。此時，系統通過連續測量光電編碼器每秒發出的脈沖數，并將其與標準值PD（理想值）進行比較，計算增量ΔP并將其轉換為相應的D/A型數字量off，從而啟動位置回路，通過控制器減少輸出電機的脈沖數，從原始輸出電壓中減去增量，強制電機轉速，并在測量到電壓時停止調整△P接近于零，因此電機轉速始終在規定的允許范圍內。

根據檢測原理，Hengstler編碼器可分為光、磁、電感和電容。根據標度方法和信號輸出形式，它可以分為三種類型：增量、絕對和混合。

1.1增量編碼器

增量式編碼器直接利用光電轉換原理輸出A、B、Z三組方波脈沖；兩組A和B脈沖之間的相位差為90度，相位差為每轉一次。用于參考點定位的脈沖。它具有原理結構簡單，平均機械壽命超過數萬小時，抗干擾能力強，可靠性高，適合遠距離傳輸?shù)葍?yōu)點。缺點是無法輸出軸旋轉的絕對位置信息。

1.2絕對式編碼器

絕對編碼器是一種直接輸出數字量的傳感器。它的圓形碼盤上沿徑向有幾個同心碼跡。每條賽道由半透明和不透明扇區組成。區域的數量是一個雙倍比率，代碼輪上的代碼軌跡數是二進制數中的位數，代碼輪的一側是光源，另一側對應于每個帶有光敏元件的代碼軌跡；當感光元件點亮或未點亮?xí)r，當碼盤處于不同位置時，相應的電平信號被轉換成二進制數。這種編碼器的一個特點是，它不需要計數器，在旋轉軸上的任何點都可以讀取與位置相對應的固定數字代碼。當然，代碼通道越多，分辨率就越高。Hengstler編碼器要有N位二進制分辨率，其碼盤必須有N個碼通道。目前中國有16位絕對編碼器產品。

絕對編碼器使用自然二進制或循環二進制（格雷碼）值用于光電轉換。絕對編碼器和增量編碼器的區別在于磁盤上的半透明和不透明線型。絕對式編碼器可以有多個代碼，絕對位置使用讀碼盤上的代碼記錄。編碼的設計可以使用二進制碼、循環碼、二元補碼等。其獨特的特性包括：

1.2.1可直接讀取角度坐標的絕對值；

1.2.2無累積故障；

1.2.3斷電后位置信息不會丟失。然而，分辨率是由二進制中的位數決定的，即精度取決于位數，目前有10位、14位等等。

1.3混合絕對編碼器

混合絕對編碼器，輸出兩組信息：一組信息用于檢測磁極位置，具有絕對信息功能；另一組與增量編碼器的輸出信息完全相同。

光電編碼器是一種角度（角速度）檢測裝置，利用光電轉換原理將軸上輸入的角度轉換為相應的電脈沖或數字量。具有體積小、精度高、工作可靠、接口數字化等優點。它廣泛應用于數控機床、轉盤、伺服驅動器、機器人、雷達、軍事目標指示器以及其他需要檢測角度的裝置和設備中。
