Hengstler編碼器的分類和編碼器A\B\Z三相的詳細說明

編碼器根據讀取方式，Hengstler編碼器可分為兩種類型：接觸式和非接觸式；

根據工作原理，Hengstler編碼器可分為兩類：增量編碼器和絕對值編碼器。

增量編碼器：將位移轉換為周期性電信號，然后將電信號轉換為計數，并使用脈沖數顯示位移的大小。

絕對值編碼器：每個位置對應一個特定的數字代碼，因此它們的指示僅指測量的開始和結束位置，與測量的中間過程無關。

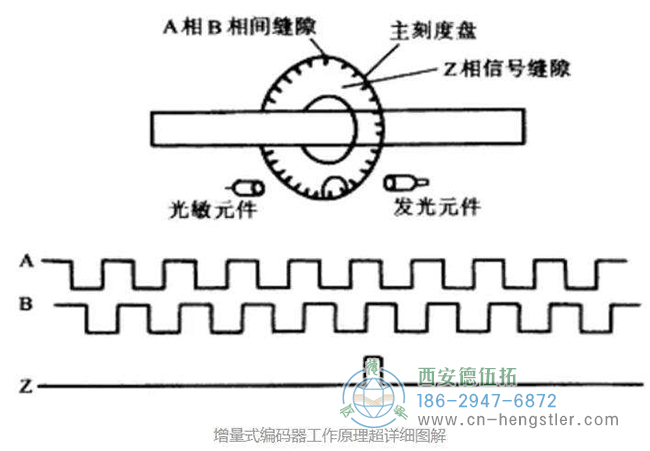

在編碼器的A相、B相和Z相信號中，A和B通道的信號通常是正交脈沖信號（即彼此相差90°），而Z相是零脈沖信號。除了A和B兩個相位（A和B通道信號序列的相位差為90度）之外，通用編碼器的輸出信號也會在每轉一圈時發出零脈沖Z。當主軸順時針旋轉時，輸出脈沖A通道信號在B通道之前；當主軸逆時針旋轉時，A通道信號位于B通道后面。這樣就可以判斷主軸是向前還是向后運行。

Hengstler編碼器每轉發送一個脈沖，即所謂的零脈沖或標記脈沖（例如Z相位信號）。零脈沖用于確定零位或標記位置。為了準確測量零脈沖，無論旋轉方向如何，零脈沖作為兩個通道的高階組合輸出。由于通道之間的相位差，零脈沖只有脈沖的一半長。

編碼器的A和B相位是兩個脈沖序列或正弦波或方波，兩者之間的相位差為90度，因此它不僅可以測量電機的轉速，還可以測量電機的旋轉方向。Z相位是參考脈沖，每轉一圈輸出一個脈沖。脈沖寬度（最大可實現脈沖的持續時間稱為“脈沖寬度”，也稱為占空比）通常僅占周期的1/4。該功能用于編碼器自校正，因此即使出現電源故障或脈沖損失，Hengstler編碼器也可以正常使用。
