電氣安裝：

在現場實際應用中，我們在安裝Hengstler編碼器過程中會遇到各種問題，包括機械和電氣方面。不這樣做或不定期這樣做將影響編碼器的正常使用和壽命。以下說明是安裝指定應用程序時的詳細說明，這對我們的應用程序體驗更有幫助。


電氣接口：

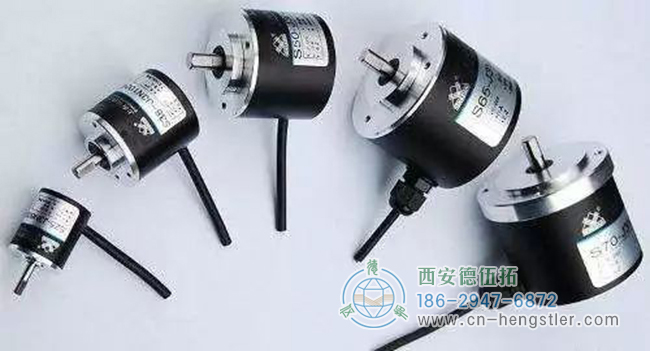

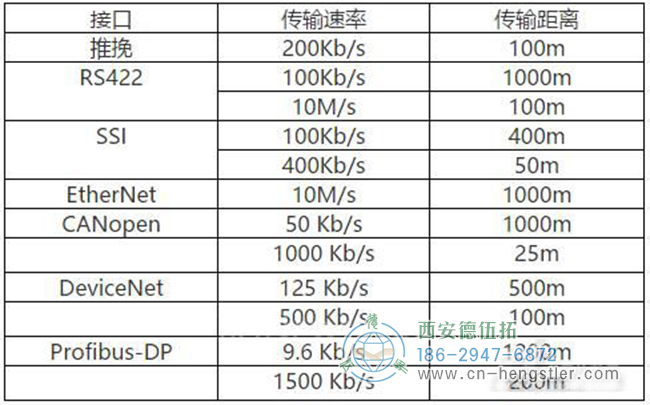

每個電氣接口都有自己的特點，以及不同的波特率和傳輸距離，可根據現場的具體應用環境、實際傳輸距離和傳輸速率、Hengstler編碼器的安裝干擾環境、通信電纜、接地、布線電纜的選擇等進行選擇。


電纜布線：

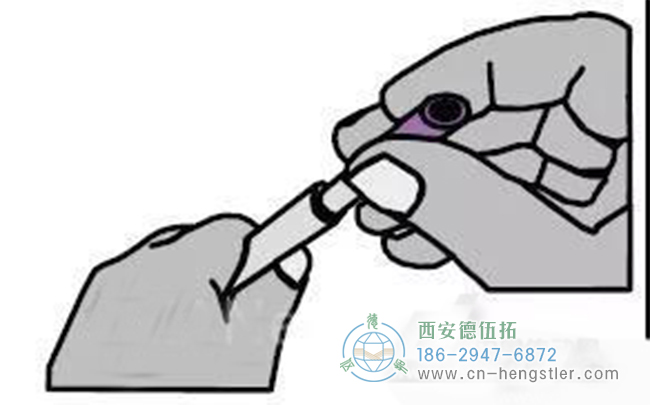

應根據參數表中的電氣說明連接編碼器導線。未使用的電線應單獨絕緣和包裹，或應加絕緣蓋，以避免因與其他信號或電源線短路而損壞編碼器。

編碼器的電氣接線必須在完全斷電的情況下完成，并且在電壓下插拔連接器或電纜很容易損壞編碼器。


電源電壓必須在額定值范圍內，長期使用過高的電壓會損壞編碼器。

電源電壓必須穩定，不得出現任何波動。不要與干擾嚴重的部件（如逆變器、電磁閥和接觸器）共用電源，或使用經過過濾的電源。

根據使用環境，選擇合適的電纜：

（1） 選擇拖鏈槽中的拖纜，避免對電纜和插座造成機械損壞；

（2） 選擇耐油、耐冷卻、耐切割磨損的電纜，避免電纜跳線和編碼器外殼侵入；

（3） 編碼器通信電纜應選擇專用屏蔽電纜。


在連接Hengstler編碼器通信電纜時，請注意以下事項：

1.通信電纜必須遠離具有強磁場干擾的設備，如電機、變壓器和變頻器。

2.通信電纜與電源、大電流和干擾電纜分開敷設，最好使用屏蔽良好的金屬電纜索環；

3.控制柜與其他電纜的最小距離為2cm，控制柜外距離為50cm；

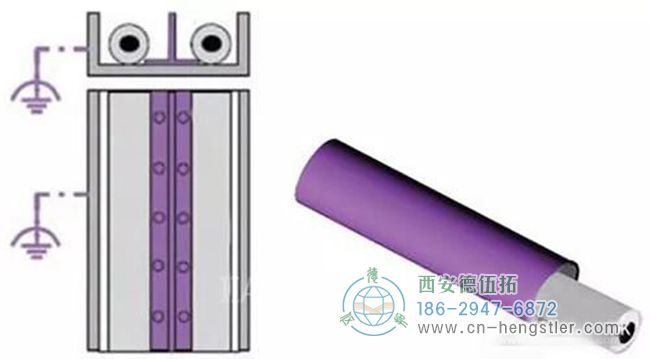

4.如果空間有限，請使用金屬隔板、金屬套管和金屬導管，并保持良好接地；


5.合理布線，避免預留電纜過長，造成電纜通道堵塞；

6.為避免耦合干擾，應盡量減少信號電纜和電源電纜并聯的可能性；

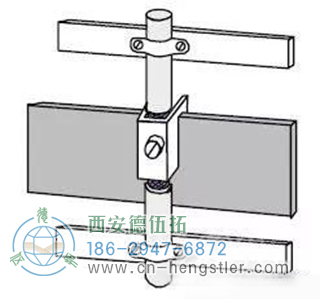

7、電纜敷設盡可能靠近控制柜壁、桁架、金屬軌等金屬部件；

8.必須使用金屬電纜支架，支架的端子必須接地；


元件布局：

Hengstler編碼器現場安裝時，不得與變頻器、變壓器、電磁閥等強干擾源一起安裝，保持10cm的距離或安裝金屬隔板將其隔離。

在控制柜中安裝與旋轉編碼器通信的模塊時，不得安裝干擾過大的部件，如變頻器和接觸器或經常關閉的開關部件。保持3厘米的距離或安裝金屬隔板。。。隔離。

接地保護：

電纜屏蔽層應在信號接收端為單端，以防止兩個接地點之間的泄漏電流損壞電纜。

如果電纜的屏蔽線不能實現良好的接地保護，則必須將單獨的接地線連接到屏蔽上；

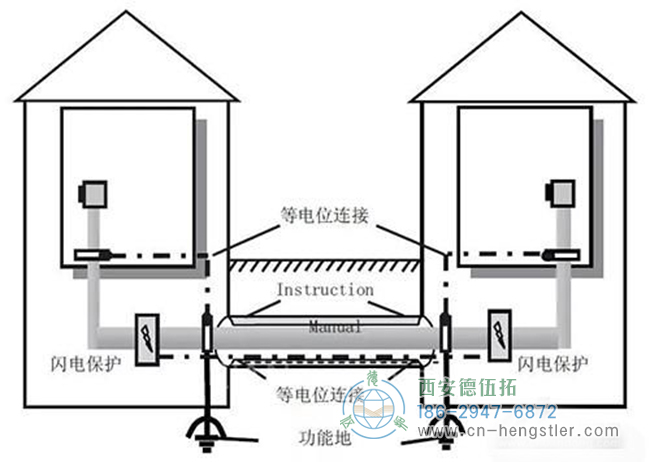

對于遠程接地，必須在產品外殼和接地點之間增加一根黃綠色導線作為等電位連接線；


屏蔽電纜的兩端必須連接到電氣部件（編碼器或控制柜）的金屬外殼上，并確保正確連接（與金屬表面廣泛接觸）；


以上安裝說明僅供現場安裝和維護工作參考，希望能幫助您提高工作效率，盡快避免故障，確保編碼器的正常運行。了解更多關于編碼器安裝知識，請關注德國亨士樂編碼器國內正規授權代理西安德伍拓自動化傳動系統有限公司網站，我公司為廣大新老用戶免費提供Hengstler編碼器技術支持，歡迎垂詢。
