空心軸編碼器打破了多圈障礙填補了運動控制的關鍵空白

通過韋根效應，空心軸編碼器可以旋轉多次，能量收集變得更加高效，將使得Hengstler編碼器應用范圍擴展到機器人領域。

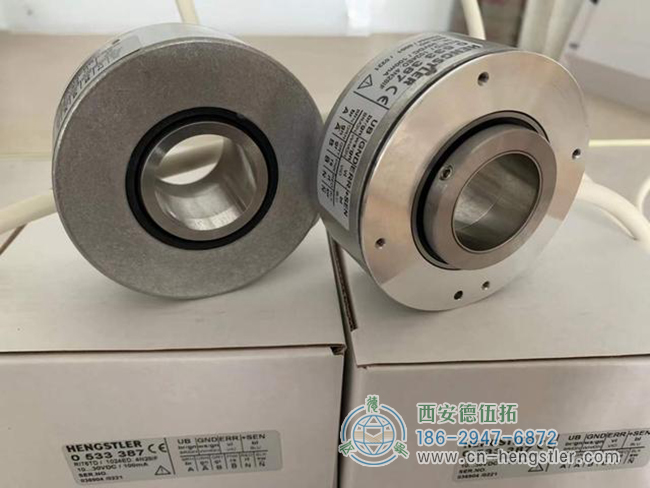

空心軸編碼器是一個有吸引力的替代運動控制。中空的形狀使工程師在設計時更加靈活。然而，在過去，這種類型的旋轉編碼器通常僅限于單圈測量范圍。新一代空心軸旋轉編碼器克服了這一限制，這得益于基于韋根效應的無電池多圈速度計數系統。

空心軸編碼器填補了運動控制領域的一個重要空白，使伺服電機、驅動器和機器人設計師有機會將位置反饋傳感器集成到他們的產品中。這種類型的編碼器在中心有一個大開口，很容易安裝在電機或齒輪箱的驅動軸端?？招妮S編碼器非常適合安裝在機器人上，可以內置在關節中直接測量手臂位置?？招男螤顬榻Y(jié)構元件或電氣或氣動/液壓管路留出了穿過接頭中心的空間。

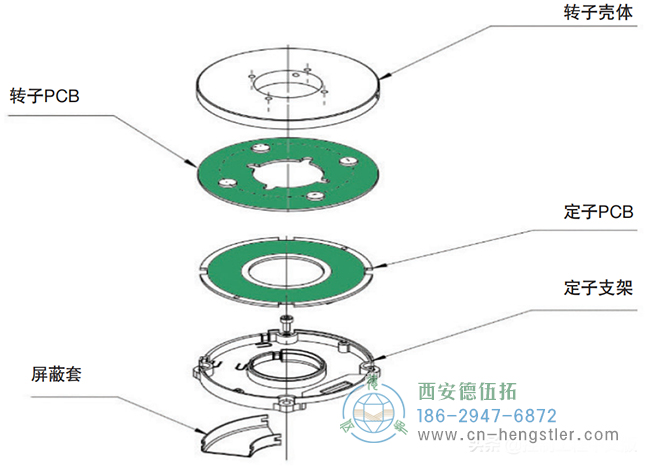

具有大中心孔徑的空心軸編碼器通常基于電容測量技術，與磁技術不同，電容測量技術不需要將儀器置于其中心線上。Hengstler電容式編碼器的轉子和定子組件的形狀類似于平環。隨著轉子旋轉，這些導電表面改變了它們的相對位置，從而改變了整個系統的電容耦合。這將調整通過電容器系統傳輸?shù)闹蓄l電信號的振幅和相位角。

信號變化解碼后，可以確定轉子的角度位置。它的精度非常高，分辨率為19位。由于電容在環形轉子和定子組件的整個圓周上是平均的，因此系統對微小的不對中或濕氣或灰塵的存在相對不敏感。


空心軸編碼器是一個有吸引力的替代運動控制；空心模具使工程師在設計時具有更大的靈活性。

增加多圈功能

在空心軸編碼器中添加多圈計數功能，使許多應用更容易，例如，當電機連接到減速齒輪或電纜盤時。對于機器人應用，多圈測量范圍是行程范圍超過360度的關節的理想選擇。

由于空心軸編碼器的開放中心形狀，增加多圈功能一直是一個挑戰?，F(xiàn)在，這個難題可以通過使用韋根效應來解決，它使用一組磁鐵的旋轉來觸發編碼器的內置旋轉計數器系統。這種方法的一個優點是，計量系統基本上是自供電的，不需要笨重的備用電池或笨重而復雜的齒輪系統。

多圈測量范圍的關鍵是計數器系統，該系統由轉子元件運動產生的能量提供動力。雖然基于韋根能量收集技術的系統通常使用安裝在驅動軸中心線上的永磁體，但空心軸的設計需要全新的布局。經過廣泛的磁場測試和磁場模擬，轉子上安裝了4個永磁體。

磁鐵產生穩定的磁場，隨轉子旋轉。轉子轉動時，連接在定子上的韋根傳感器會對磁場的變化做出反應，并產生脈沖電流，激活計數電子設備以記錄每次旋轉。許多PLC和微控制器都支持這種接口。


高效的能量收集方式

能量收集是指直接從現場環境中收集能量的技術，減少對備用電池和相關維護的需求。

盡管壓電系統、熱能和動力學過程為能量收集設定了速度，但以美國發明家約翰·韋根命名的韋根效應仍然被認為是一個奇妙的替代品。韋根線是一種特殊的Wicat線（鈷鐵釩磁合金）。當韋根線暴露于變化的外部磁場（例如，安裝在旋轉軸上的附近永磁體）時，它最初保持自己的磁極，然后在外部磁場達到一定閾值時突然反轉磁極。磁芯磁性狀態的突然變化會導致纏繞在維卡周圍的銅線圈產生電流脈沖。

自2005年以來，這項技術已被用于能源收集，這一突破的一個主要因素是超高效、低功耗電子芯片的出現。利用韋根效應獲得的能量是由旋轉運動中的電磁感應產生的。與發電機不同，每轉產生的能量是恒定的，即使轉速接近于零。韋根傳感器長15毫米，在7伏電壓下能產生近200納米焦耳的能量，足以激活旋轉計數器和相關電子設備。

關鍵概念：


韋根效應使空心軸編碼器能夠多次旋轉，從而擴大了應用范圍。

思考一下：

您工廠中的哪些應用最能從空心軸編碼器中受益？
