什么是增量編碼器？

在今天的文章中，我們將討論亨士樂編碼器如何工作，并詳細討論增量編碼器。

增量編碼器是一種相對編碼器，僅反映待測量對象的相對位置。一般來說，沒有關閉的記憶功能，這對應于幾何線段的累積。絕對編碼器可以反映被測物體相對于幾何線坐標原點的絕對位置。應根據使用場合進行選擇。此外，絕對編碼器的價格明顯高于增量編碼器。

什么是增量編碼器？

增量編碼器將位移轉換為周期性電信號，然后將電信號轉換為計數脈沖，脈沖數表示位移的大小。Hengstler編碼器是將角位移或線性位移轉換為電信號的裝置。前者稱為代碼輪，后者稱為代碼尺。根據讀取方法，編碼器可分為兩種類型：接觸式和非接觸式。接觸類型采用電刷輸出，電刷接觸導電區或絕緣區，指示代碼狀態為“1”還是“0”；非接觸接收敏感元件為光敏元件或磁敏感元件。透光區域和不透明區域指示代碼的狀態是“1”還是“0”。

增量編碼器，其碼盤分為大小相等的明暗網格，電信號脈沖發射到外部。通過計算脈沖，可以確定位移的大小，如下圖所示：


增量編碼器，其碼盤分為大小相等的明暗網格，電信號脈沖發射到外部。通過計算脈沖，可以確定位移的大小，如下圖所示：

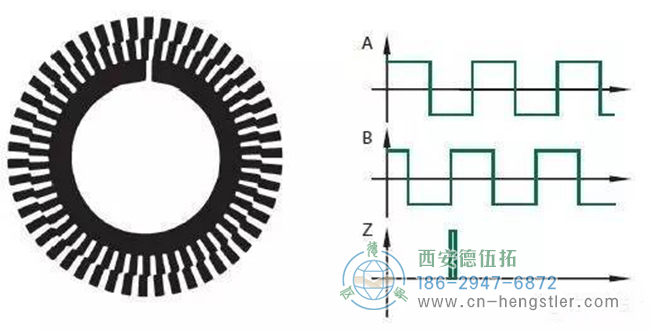

為了區分正負和檢測零點，實際碼盤比上圖復雜，通常包括三個部分：A相位、B相位和Z相位、A相位和B相位差1/4周期（相位差90度），可用于區分正向旋轉或反向旋轉；Z相位是碼盤旋轉一次時產生的單圈脈沖，可用作編碼器的參考零位，如下圖所示：

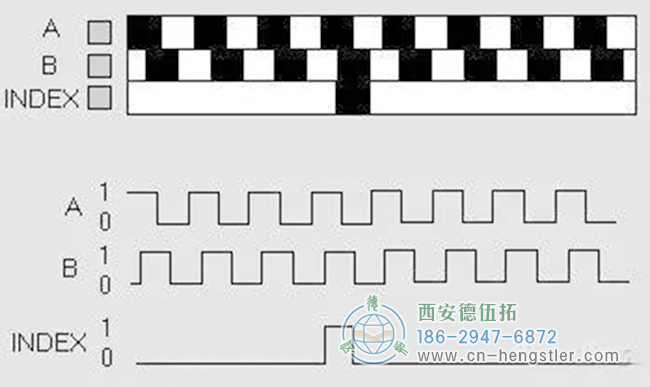

增量編碼器的輸出波形如下：


由于脈沖計數的性質，增量式編碼器在測量前必須找到參考標記，因此其測量結果是相對的。此外，增量式編碼器的數據在斷電后丟失。

為了克服增量編碼器的缺點，絕對編碼器應運而生，未來我們將帶來絕對編碼器的相關知識。

增量式編碼器原理

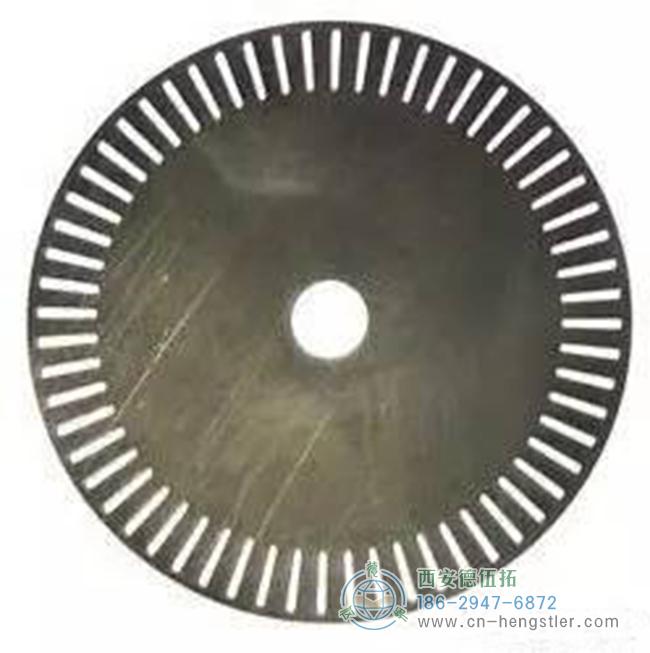

碼盤邊緣有等角狹縫（分為透明和不透明兩部分），狹縫碼盤兩側裝有光源和光敏元件。當碼盤隨工作軸旋轉時，每一通道通過一個間隙產生光的明暗交替，經過整形放大后，可獲得具有一定幅度和功率的電脈沖輸出信號。脈沖的數量等于旋轉間隙的數量。脈沖信號被發送到計數器進行計數，通過測量的位數可以知道碼盤旋轉的角度。為了判斷Hengstler編碼器的旋轉方向，可以使用兩套光電轉換裝置。使它們?cè)诳臻g中的相對位置具有一定的關系，以確保它們產生的信號相位相差1/4個周期。

增量編碼器的作用

增量式編碼器主要用于數控機床及機械附件、機器人、自動裝配機、自動生產線、電梯、紡織機、縫紉機、包裝機（定長）、印刷機（同步）、木工機、塑料機（定號）、橡塑機、繪圖儀、測角儀、回收雷達等。
