增量式編碼器的結構和功能原理

增量編碼器，其碼盤分為大小相同的明暗網格。隨著碼盤的旋轉，接收端檢測到光的0和1的變化，并將其轉換為電脈沖信號并輸出。脈沖信號連接到高速計數器模塊，位移量可以通過計算脈沖數來確定（因?yàn)榫幋a器每轉發送的脈沖數是固定的）。

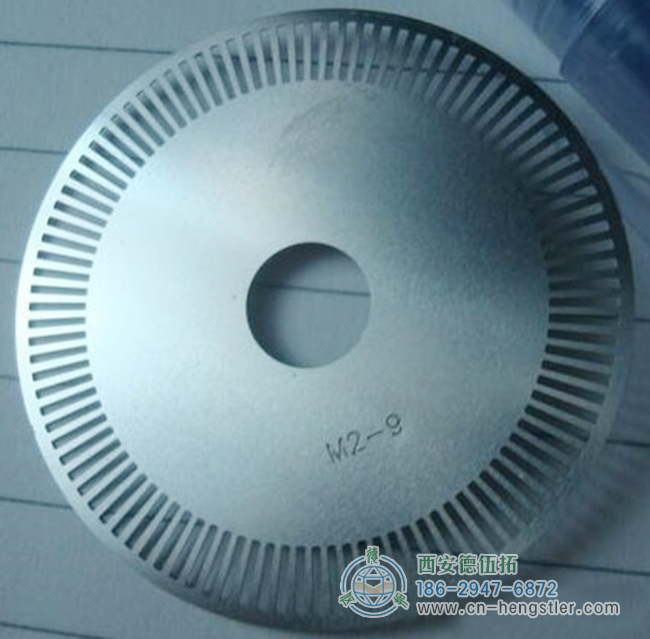

增量編碼器的碼盤如下所示：


上述Hengstler編碼器結構在使用光源時只有一個柵極和一個電脈沖信號輸出，這往往不能滿足實際需要，因?yàn)樵趯?shí)際應用中我們往往需要檢測電機是正向運行還是反向運行，有時還需要進行零點檢測。

要向前和向后檢測，有兩種方法。

方法1：使用帶1速柵格和兩個光源的碼盤。

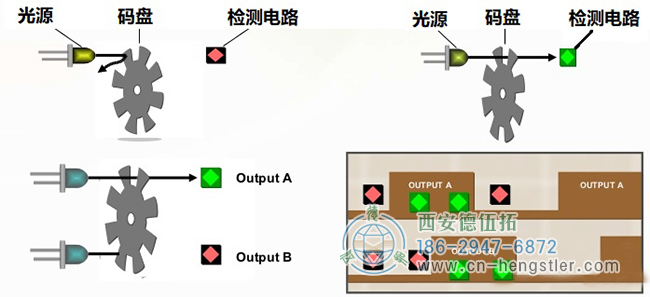

通過調整Hengstler編碼器光柵的分離距離和兩個光源的位置，A相位信號和B相位信號相差1/4個周期（相位角差為90度），從而可以按照向前或向后判斷A相位信號和B相位信號B。該方法的示意圖如下所示：


方法2：使用帶有2個網格和1個光源的碼盤。

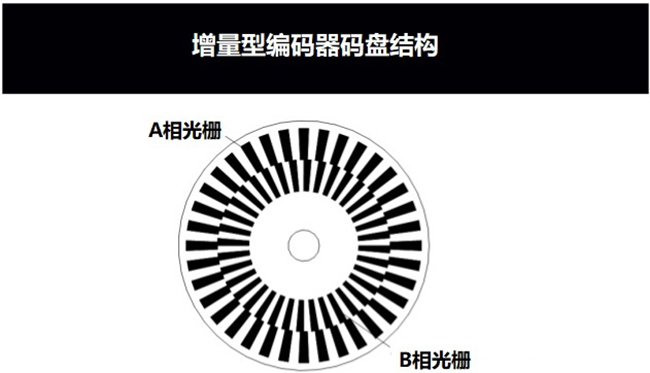

該方法使用帶有兩個圓網格的碼盤，外圈為a相網格，內圈為B相網格，兩個圓之間的間隔為1/4寬度，如下圖所示：

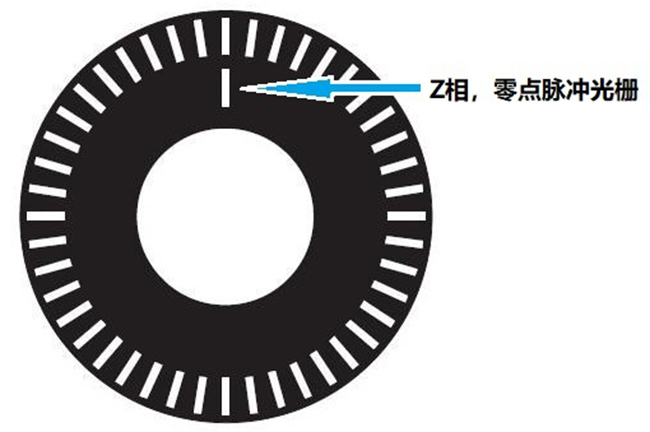

除了A/B相位，一些編碼器在實際應用中還提供零脈沖信號。零點脈沖信號是在碼盤上加一個同心網格孔，每轉一圈就發出一個脈沖，輸出信號稱為Z相（零），如下圖所示：

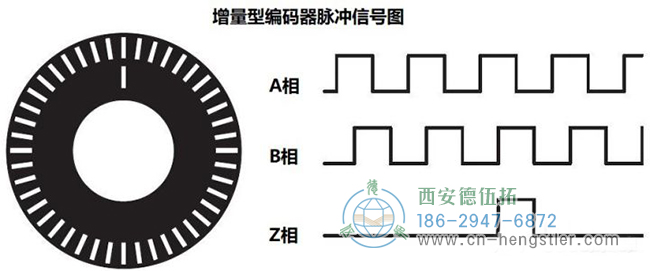

這樣，增量編碼器的A相/B相/Z相輸出信號如下圖所示：


增量式編碼器與PLC的連接

增量編碼器輸出的脈沖信號必須連接到PLC的高速計數器。一些PLC CPU模塊具有內置高速計數器（例如S7-200智能、S7-1200系列），可將Hengstler編碼器的輸出信號直接連接到CPU模塊內置的高速計數器通道；有些CPU本身不集成高速計數器，這里需要計數器（如S7-300/1500系列）和特殊的高速計數模塊。
