怎么為電機控制系統選擇合適的編碼器？

在為電機的運動控制系統選擇Hengstler編碼器時，需要讀懂很多的相關技術術語，可用的數據量可能非常大。需要提及的三個重要術語：分辨率、準確度和精度，這些術語相互獨立，每一個都指特定的編碼器屬性，它們不能相互轉換。每個特定的亨士樂編碼器型號都可以在特定的分辨率范圍內使用。例如，編碼器有20種不同的分辨率，范圍在64 CPR到10000 CPR之間不等。


分辨率

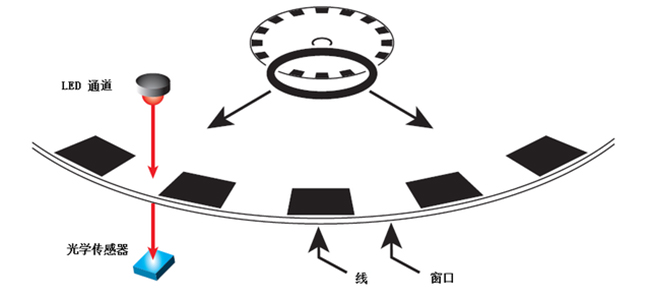

在數學、科學和工程中，術語“分辨率”指的是可以測量或觀察到的最小距離。為了制作增量編碼器，編碼器廠家制作了一種將光盤分成不同區域的光盤。例如，常見的圖案由打印在透明光盤上的線條和窗口組成。


當LED在磁盤上發光時，光照射到窗口或線條，窗口允許光通過磁盤到達另一側的光傳感器，當磁盤旋轉時，編碼器模塊通道a輸出是一行高信號和低信號，其值取決于光傳感器是否接收到光（高）或無光（低）。


當應用于光學編碼器時，編碼器分辨率以每轉周期（CPR）為單位測量，分辨率是輸出信號隨每轉增加的次數。這個數字可以根據磁盤上的行數進行調整；特別是對于更高的分辨率，它可以是行數的倍數，磁盤上的行數始終取決于分辨率，典型值從低分辨率（如32或64）到高分辨率（如5000或10000）。

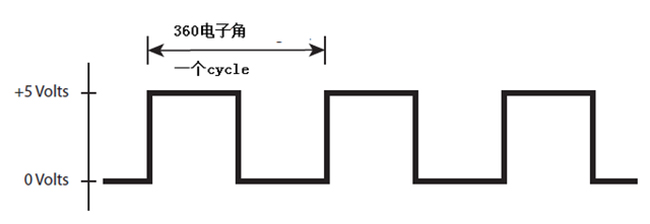

物理上，在磁盤上最基本的形式中，一個循環由一個行/窗口對組成，CPR與行數、窗口數或行/窗口對數相同。在電氣上，一個周期指編碼器輸出波形的完整周期，一個高脈沖和一個低脈沖的周期相當于360電子度。

CPR指的是圓盤上的線和窗的數量或旋轉的電氣循環，在這兩種情況下，每轉周期都是相同的數字，因?yàn)槊繉?duì)線/窗產生每一個電氣循環，每轉周期也給出了我們可以測量的最小距離除以每轉360°機械度，即每循環的機械度。

分辨率倍增器

磁盤的分辨率與物理磁盤上的實際行數或窗口數有關，最簡單的行數形式是分辨率，運動控制器可以從這些行生成輸出波形，并從同一磁盤生成更高的分辨率。增量編碼器通常使用正交方法。

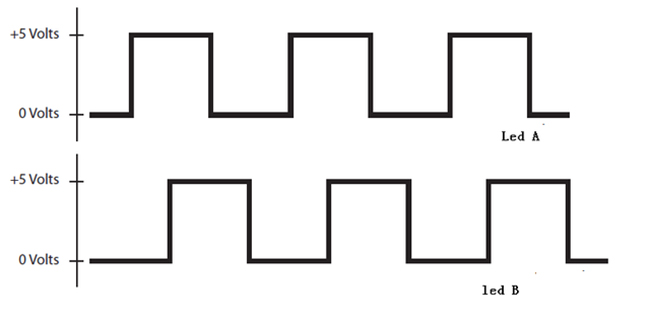

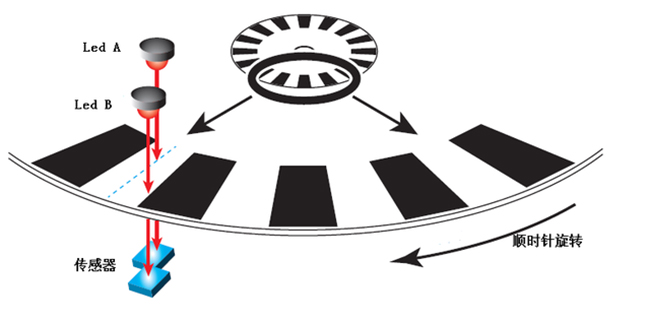

增加了另一個LED和光電傳感器，取代了第一個LED的90度角。請注意，90度角為1/4相位或象限，產生第二個輸出波形，通道LED B與通道LED a的相位相差90度。


現在可以確定方向，從Led A到Led B，即順時針旋轉，分辨率可以乘以2或4的系數，這稱為分辨率倍增，系統設計師可以選擇接口芯片（例如LS7183N）計數。通過使用編碼器來實現。


例如，考慮一個磁盤上有100行和窗口的編碼器，亨士樂編碼器的分辨率為100 CPR。

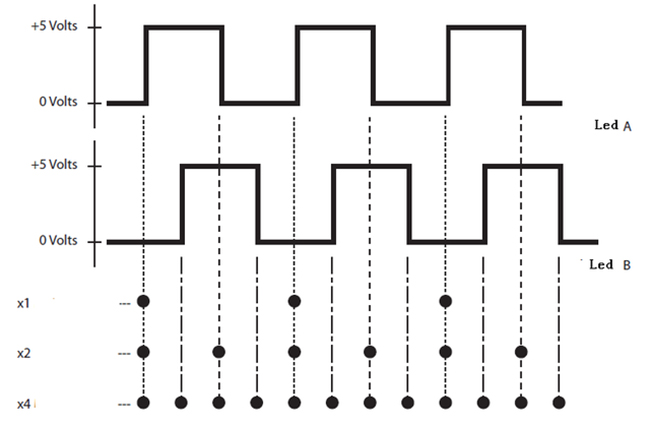

x1-如果我們?cè)诖疟P旋轉時計算每個通道的上升沿脈沖，我們每轉100個脈沖（100 PPR），這與100 CPR的分辨率相同，相同的期望值乘以1。

x2-如果我們計算通道A的每個上升沿和每個下降沿，我們每個周期得到2個計數，這意味著每轉增加200個計數（200 PPR）。

x 4-如果我們計算通道A和通道B的每個上升沿和下降沿，我們每個周期得到4個計數，每轉總計400個計數（400 PPR）。

請注意，我們沒有改變光盤的分辨率，它保持不變，這取決于每轉的周期數，但通過對輸出波形進行不同的解碼，我們能夠在光盤電纜上獲得最多4倍于每轉的計數。

小結

始終選擇最高分辨率的Hengstler編碼器最佳實踐是評估應用程序并選擇滿足您需求的最低分辨率，即使有更高的分辨率可用。高分辨率可能不是最佳選擇的一些原因：成本：分辨率越高，成本越高。處理時間：讀取每個周期需要時間。CPR越高，所需時間越長。高速應用：縮短每個周期的讀取時間。抖動：敏感系統可能對高分辨率信息反應過度。大?。涸谀承┣闆r下，較高的分辨率可能會影響大小。
