hengstler教您讀懂編碼器的碼盤讀數方式

亨士樂編碼器實際上是一種傳感器，但它通常安裝在設備內部，所以人們對它知之甚少。它利用光電或電磁原理實現旋轉運動控制。這允許準確計算設備運動的角位移和線性位移，以實現對設備移動機構的速度、位置和方向的精確控制。

根據其工作原理，可分為增量式編碼器和絕對式編碼器。這兩個編碼器之間的最大區別體現在碼盤上，但為了讓大家更容易理解碼盤之間的區別，我們必須首先了解hengstler編碼器的工作原理。

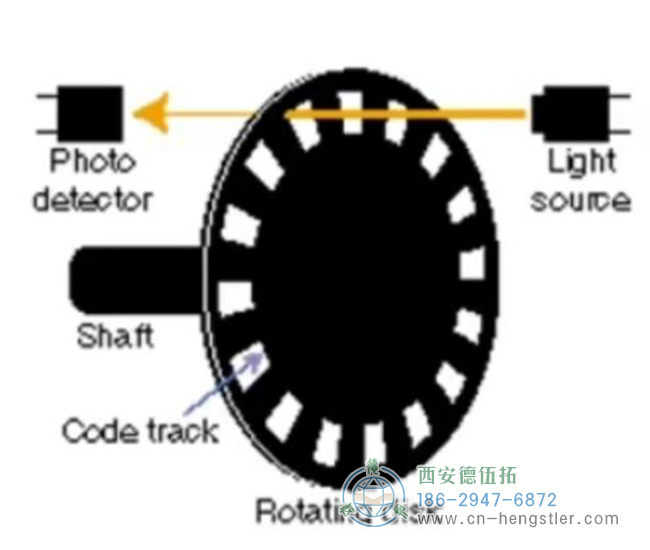

在上圖中，左側是接收端，中間是碼盤，右側是發送端。碼盤周?chē)陌咨珔^(qū)域是通孔。在設備運行期間，代碼盤隨電機或軸旋轉。通孔連接到左側的接收端，當它遇到非通孔時，它與左側的接收端分離，因此碼盤在旋轉過程中產生脈沖信號，因?yàn)橥鈬O(shè)備上有均勻的方孔。這些脈沖信號與PLC的高速計數器相連，可以計算電機的轉速和執行器的運行位置。


增量編碼器碼盤是最外面的圓，有許多均勻的白色通孔，在PLC上顯示為010101。。。。。。?；?01010。。。。。。。，兩種類型代表不同的旋轉方向。碼盤的一個圓中有多少個白色通孔，碼盤一圈中有多少個通孔？

代碼盤外圍第二圈的白色通孔為0點鐘位置。一旦此位置未連接，則表示代碼盤已旋轉一個圓。

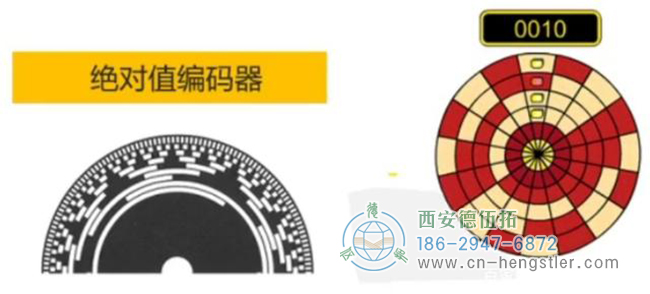

絕對編碼器碼盤的通孔結構看起來很復雜嗎？目的是實現與圓中每個位置相關的信號是唯一的，并且不可能有重復的信號。顯示SPS的圓圈表示的數字不能重復，例如B。第一個是0010，第二個是0011，第三個是1000，等等。

這也是絕對編碼器和增量編碼器之間的主要區別。絕對編碼器的每個位置都是唯一的。假設電機的位置發生電源故障，可以通過反饋信號確定。除了轉到零位置外，增量編碼器為010101或101010。如果發生電源故障，我們無法知道電機當前的準確位置。我們只能等待通電后重新計算零點。

因此，增量編碼器也稱為電源故障防護型，絕對編碼器稱為電源故障保持型。

最后，每個人都可能對01是什么有疑問，事實上它們是二進制數，PLC的底層也像計算機一樣以二進制操作，0表示斷開連接，1表示連接。
