磁性旋轉編碼器的工作原理和結構

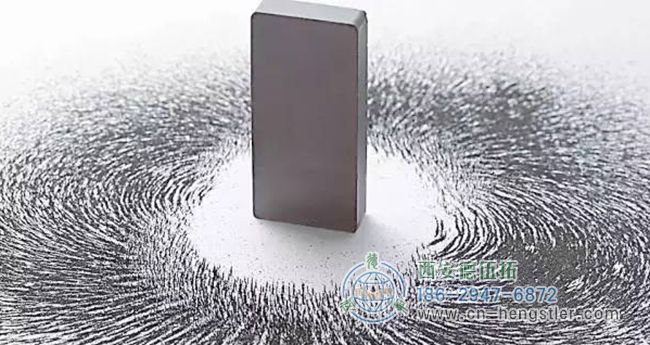

磁性編碼器使用永久磁鐵和相應的感應元件來確定目標的位置、角度和速度。hengstler生產的磁性編碼器的分辨率通常低于光學編碼器，但磁性編碼器非常健壯、耐用和緊湊。與光學編碼器相比，磁性編碼器具有簡單的機械結構和更高的環境兼容性，并且由于其緊湊的尺寸，可用于安裝空間非常有限的應用中。


磁旋轉編碼器是一種基于新型磁敏元件的檢測裝置。雖然目前市場上光電旋轉編碼器在旋轉編碼器中占有很大份額，但由于旋轉速度快、操作簡單、抗沖擊性強、調整、安裝維護方便、成本低廉，磁性旋轉編碼器已取代旋轉變壓器成為普通精密場合的更好選擇。

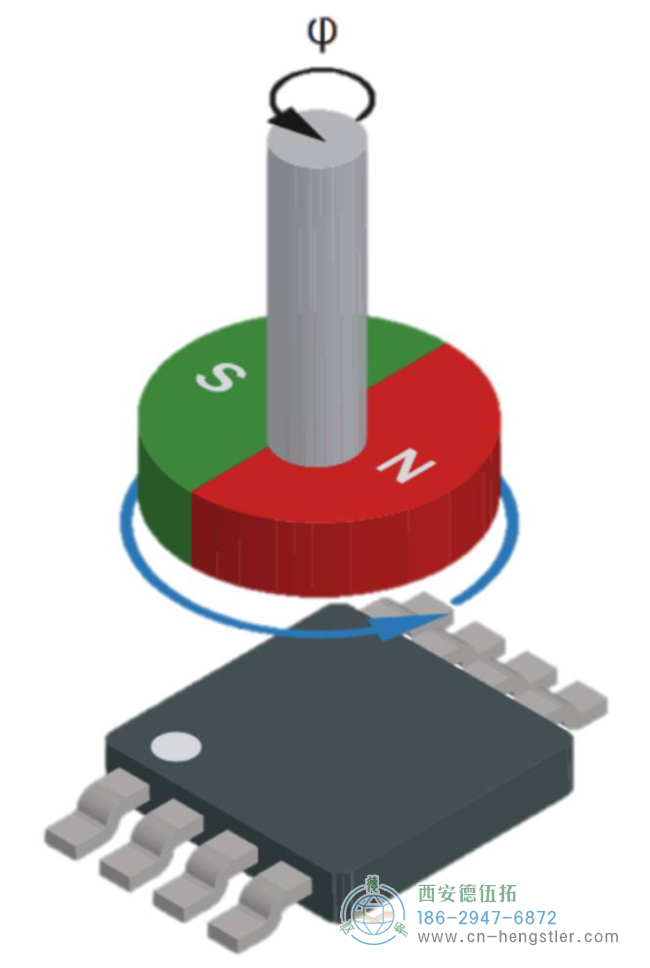

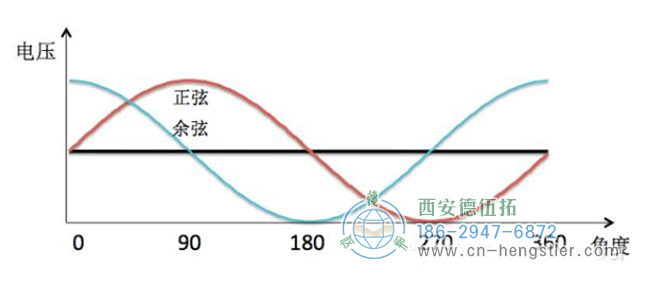

在構建磁性旋轉編碼器時，hengstler編碼器通常由磁盤、磁性傳感器和相應的信號處理電路組成。磁盤被磁化成多極。絕對位置信息是通過在傳感器元件上軸向旋轉磁鐵獲得的。如圖所示。所使用的傳感元件通常是正交雙軸霍爾效應芯片或磁敏傳感器，如磁阻元件。當磁盤旋轉時，感應元件檢測旋轉磁盤上沿圓周方向均勻排列的多極磁通量的變化，獲得增量脈沖信號或交變磁通量信號，然后通過信號處理電路進行插值或除法處理，以獲得所需的絕對值分辨率輸出。


由于磁敏元件的輸出信號強度與磁極間距成正比，因此磁性編碼器的分辨率不能像光學編碼器的分辨率那樣高。另一方面，光學編碼器容易受到灰塵等外部環境因素的影響，光柵非常脆弱，這也給安裝和維護帶來了困難。因此，磁性編碼器是光學編碼器的良好替代品。

hengstler采用磁感應技術的編碼器極耐灰塵、油脂、水分和其他工業環境中常見的污染物，以及沖擊和振動。
