hengstler編碼器安裝方法及安裝過程中的注意事項。

隨著自動化設備的普及，hengstler編碼器在機器生產中發揮了巨大的作用，廣泛應用于電子設備、機械、煙草機械、印刷機械、包裝機械、紡織機械、食品機械、汽車零部件生產線、精密噴墨打印等領域。焊接、精密位置控制等現代工業領域，接下來，西安德伍拓技術人員為大家分享一下關于編碼器安裝方法，以及旋轉編碼器在安裝過程中的一些注意事項。

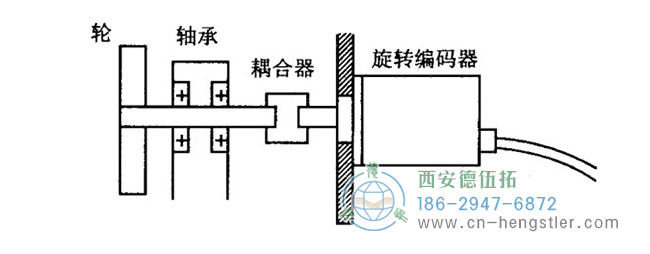

絕對值旋轉編碼器的安裝包括高速端安裝、低速端安裝、機械輔助設備安裝等形式。

高速端安裝：亨士樂編碼器組裝在動力電機軸端（或齒輪箱連接。這種方法的優點是分辨率高。由于多圈編碼器有4096轉，因此電機的轉數在該范圍內，用于提高范圍的轉數可以充分利用。分辨率，缺點是移動物體通過減速齒輪后，當往復運動時會出現齒輪間隙誤差一般用于高精度的單向控制和定位，如軋鋼中的輥縫控制。

此外，hengstler編碼器直接安裝在高速端，電機抖動必須小，否則編碼器容易損壞。

低速端安裝：安裝在減速器后，如卷揚鋼絲繩卷筒的軸端或最后一節減速齒輪軸端，這種方法沒有來回間隙，測量更直接，精度更高。該方法一般測量距離定位的長度，如各種起重設備、喂料小車的定位等。

機械輔助設備安裝：常用機架、鏈條帶、摩擦滑道、收繩機等。

編碼器接線和安裝應嚴格按照Hengstler廠家附帶的每個產品的說明書進行，安裝過程中應遵守以下小細節。


1、電氣方面：

接地線應盡可能厚，一般大于1.5平方米

hengstler編碼器輸出線不應重疊，以避免損壞輸出電路

編碼器信號線不應連接到直流電源或交流電源，以免損壞輸出電路

與編碼器相連的電機和其他設備應接地良好，無靜電。

使用屏蔽電纜布線

啟動機器前，應仔細檢查產品手冊是否與編碼器型號匹配，接線是否正確。

對于長距離傳輸，應考慮信號衰減系數，選擇輸出阻抗低、抗干擾能力強的模型。

避免在強電磁波環境中使用

2、機械方面：

由于亨士樂編碼器是一種高精度機電設備，因此編碼器軸和用戶側的輸出軸之間必須進行彈性軟連接，以避免用戶軸的繩索和裂紋損壞編碼器軸系統和碼盤。

組裝期間，注意允許的軸載荷

應確保編碼器軸與用戶輸出軸之間的差值小于0.20mm，與軸的偏差角度小于1.5°

裝配時嚴禁敲擊，以免損壞軸系和碼盤

長期使用時，應定期（每季度）檢查編碼器的緊固螺釘是否松動


3、環境因素：

旋轉編碼器是一種精密儀器，使用時要注意附近是否有振動源和干擾源。

不防漏的hengstler編碼器不應被水、油等濺到，如有必要，應提供保護蓋。

確保環境溫度和濕度在使用儀器所需的范圍內

hengstler編碼器安裝過程中需要考慮的要點：

1、空心軸應使用鋼板彈簧，以避免與編碼器剛性接觸。裝配時，請注意允許的軸載荷，編碼器應輕輕推入絎縫軸，嚴禁用攻絲錐，以免損壞軸和碼盤。內置軸必須滿足以下要求：長期使用時，跳動<0.5 mm跳動<0.1 mm跳動<0.1 mm，請檢查編碼器板簧是否松動，編碼器螺紋連接是否松動。

2、帶實心軸的編碼器軸和用戶端的輸出軸之間應使用彈性軟連接，以避免由于字符串移動和用戶軸撞擊而損壞編碼器軸系統和碼盤。組裝期間，注意允許的軸載荷，不得超過極限載荷。應確保編碼器軸與用戶輸出軸之間的差值小于0.20mm，與軸的偏差角度小于1.5°。裝配時嚴禁敲擊，以免損壞軸系和碼盤。

通過以上亨士樂編碼器安裝的知識，每個人都將對安裝過程中應注意的問題有一個大致的了解。如果在安裝和使用過程中考慮到這些問題，編碼器可以安全運行。
