曳引驅動乘客電梯旋轉編碼器碼盤變形的處理案例分析。

故障現象

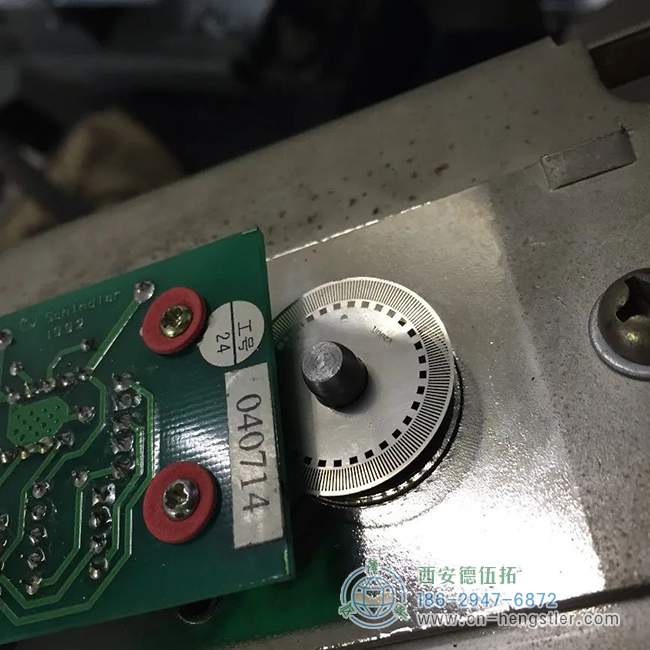

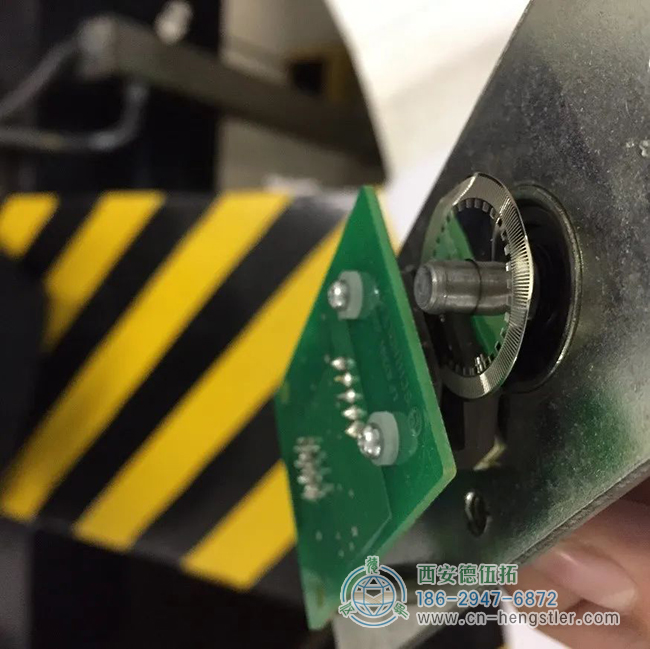

在定期檢查期間，發現安裝在醫院的電梯經常報告故障保護，閱讀Hengstler編碼器檢修手冊后，顯示速度不足故障。與維護人員一起查找原因，并找到安裝在調速器上的旋轉編碼器中的問題，如圖所示。



根本原因分析

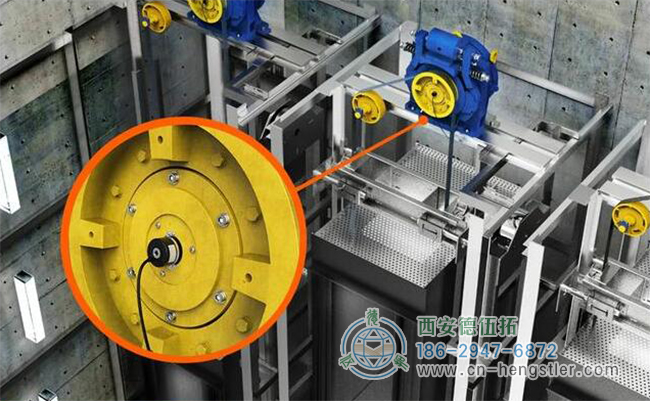

電梯使用行程減少緩沖器，需要轎廂速度監控裝置，因此限速器上使用亨士樂旋轉編碼器。通過旋轉編碼器碼盤上的光柵捕捉光信號，接收不同頻率的脈沖信號，將其轉換為速度值，完成速度測量功能。

可能的故障

碼盤一旦變形，將導致光信號脈沖不準確，無法準確測量速度。電梯主板檢測到轎廂速度與安裝在主電機上的旋轉編碼器的速度測量結果不匹配，并報告一個容易堵塞的故障保護。

處理方法

旋轉編碼器是電梯中的精密儀器，通常密封在保護殼中，所以肉眼不容易觀察變形。一些轉盤仍然使用容易受熱變形的塑料盤，通常會造成人員擠壓。如果報告速度損失，您可以考慮檢查Hengstler編碼器的碼盤，看看是否有任何變形。檢查時，請注意機房的溫度。建議在機房安裝空調，這樣在炎熱的天氣會導致溫度過高。
