分享更換無齒輪曳引機編碼器的案例

電梯曳引機在運行過程中，通常都要使用Hengstler生產的編碼器來進行控制速度。如果不使用的話，電梯的運行的平層精度將會非常差。

齒輪曳引機和無齒輪曳引機之間的最大區別在于，齒輪曳引機有齒輪箱和減速機構，而無齒輪曳引機沒有齒輪箱。此外，無齒輪機器的編碼器簡單，無齒輪機器的編碼器變頻器更昂貴，無齒輪的制動扭矩更大，帶齒輪的扭矩通常更小。無齒輪制動器在沒有問題且需要定期更換齒輪油時更容易維護，但當無齒輪制動器損壞時，會變得非常麻煩。

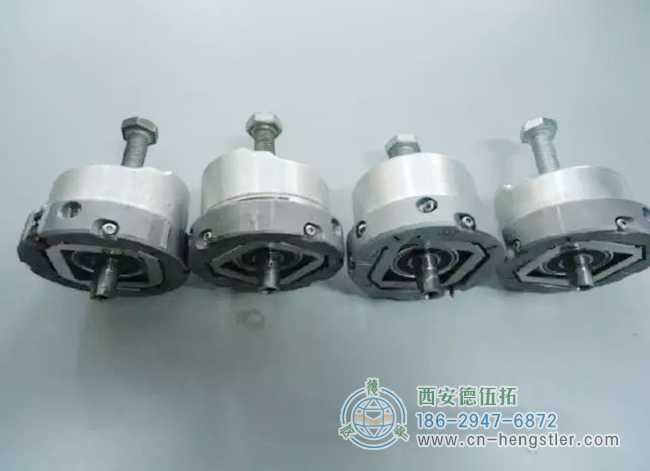

背景：客戶退回了許多帶有M10×90MM螺柱端頭的Hengstler編碼器，如圖所示


原因：

更換方法不正確，現場直接用10MM螺釘擰下編碼器，將10MM螺釘永久固定在編碼器上，無法拆卸，導致編碼器報廢。

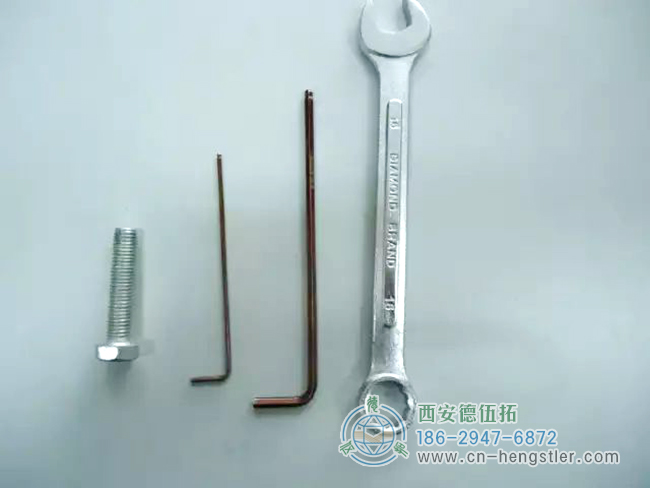

措施：準備正確的編碼器更換程序，普及到工程一線。工具：10×90mm螺栓、2.5mm六角、5mm六角、16mm扳手。如圖所示


步驟：

1、檢查電梯，確保轎廂內無人。

2、電源關閉時，逆變器指示燈熄滅；

3、拆下編碼器電纜；

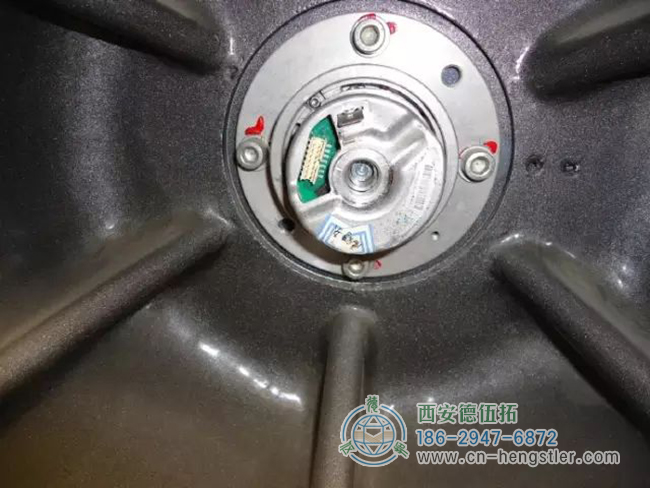

4、如圖所示取下蓋子

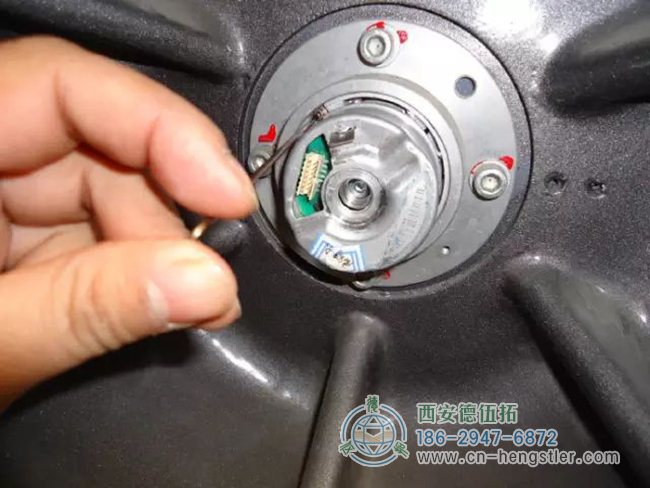

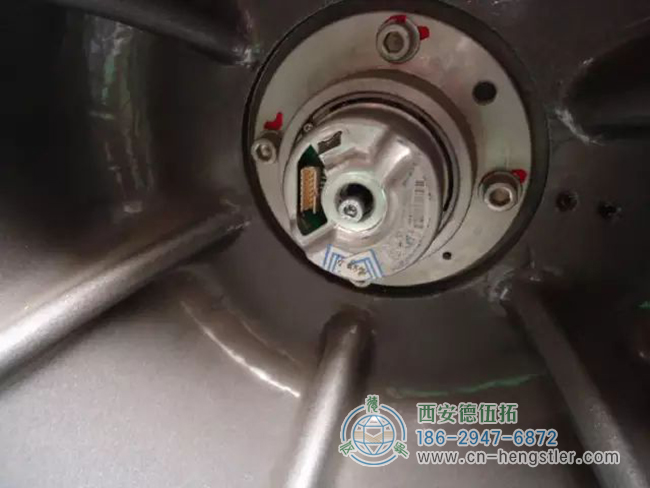

使用2.5英寸內六角扳手，松開編碼器安裝螺釘，并驗證編碼器是否可以手動旋轉，如圖所示

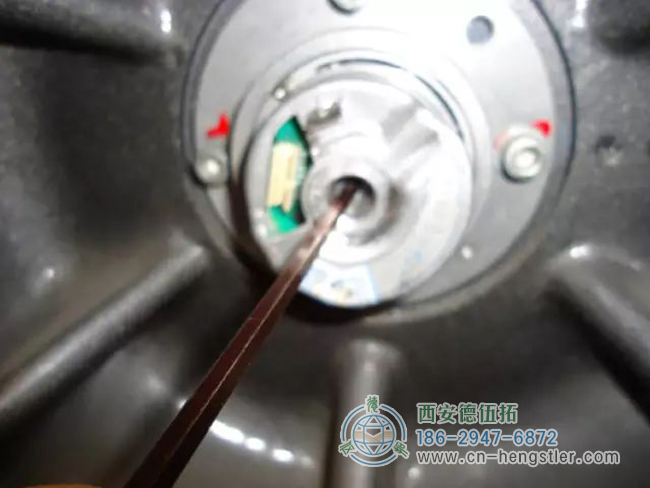

6、將固定代碼的中央內六角圓柱頭螺釘M5×50逆時針擰松約1.5圈此步驟非常重要，如圖所示

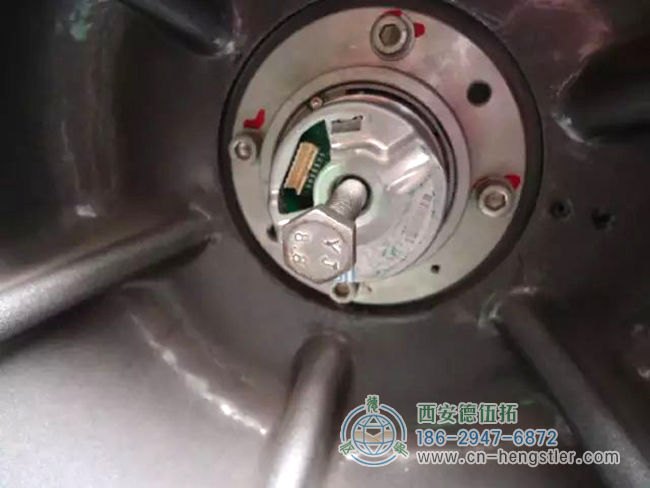

7、用手將M10×90mm螺釘擰入編碼器中心，如圖所示

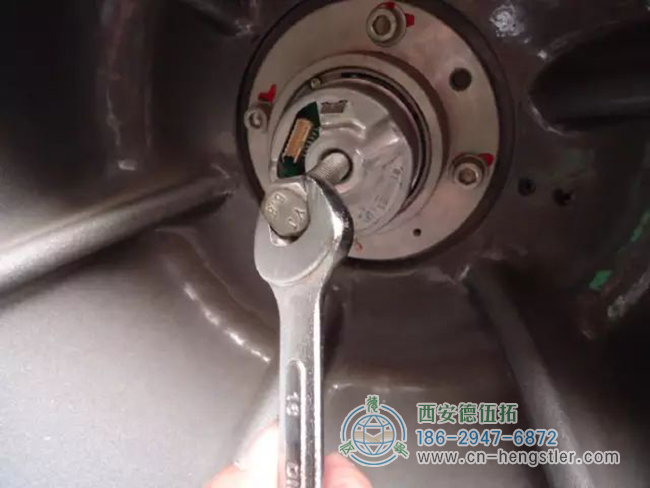

8、用16mm扳手在M 5×50mm內六角螺釘端面上方順時針轉動M10×90mm螺釘，聽到一聲柔和的“咚”，感覺M10×90螺釘松動，編碼器錐頭與接收錐套分離。停止使用扳手拉出10×90螺釘，如圖所示


9、拔出固定編碼器的M5×50mm內六角螺釘，如圖所示

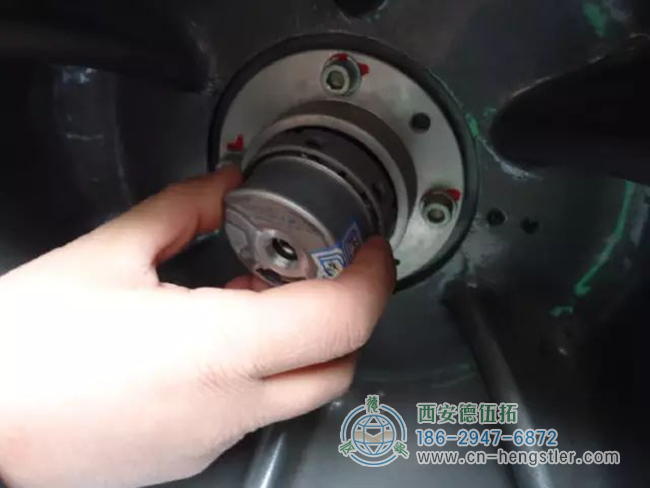

10、拆下編碼器。如圖所示


亨士樂編碼器反饋至控制柜?？刂乒窬C合上述數據，判斷電梯是否運行異常，如超速或打滑，確保電梯正常運行。
