詳解亨士樂編碼器實現定位控制的工作原理。

傳統的控制方案往往采用接近開關或行程開關進行定位，開關安裝不方便，難以保證精度。在這種情況下，我們使用絕對值編碼器來完成位置評估和控制。

嚴格來說，亨士樂編碼器只告訴您如何定位和執行。它必須依靠CNC系統（或類似PLC的控制器）來控制伺服或步進電機以實現定位。編碼器就像人眼一樣，知道電機軸或負載處于某個當前位置，光電編碼器在行業中很常用，下面簡要說明。


01、簡要說明Hengstler編碼原理和位置測量

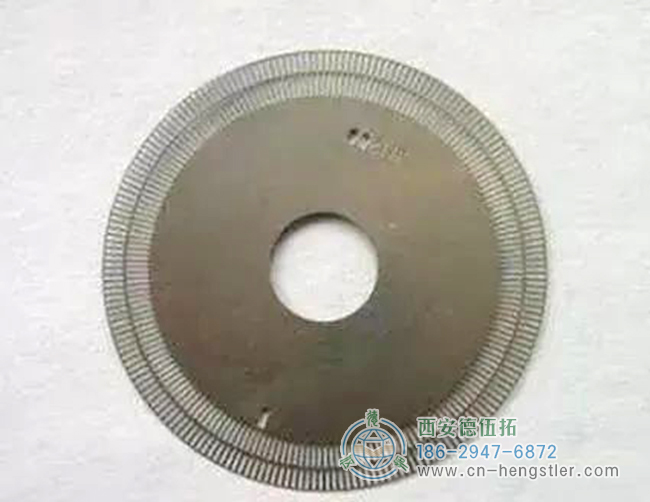

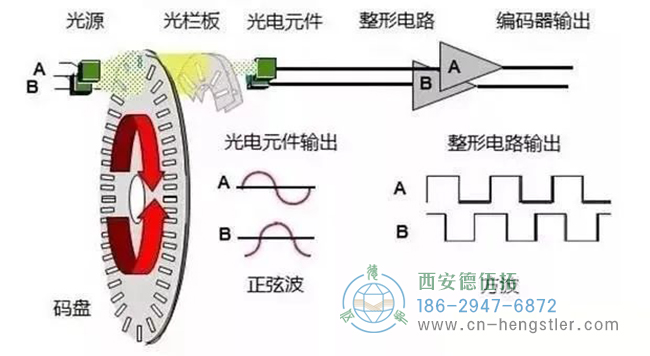

光電編碼器位于一個非常薄的光碟上，許多小槽由一個狹窄的儀器蝕刻和雕刻，這相當于將360度分成許多相等的部分，例如B.1024組，組之間的每個角度差為360/1024度=0.3515625度。

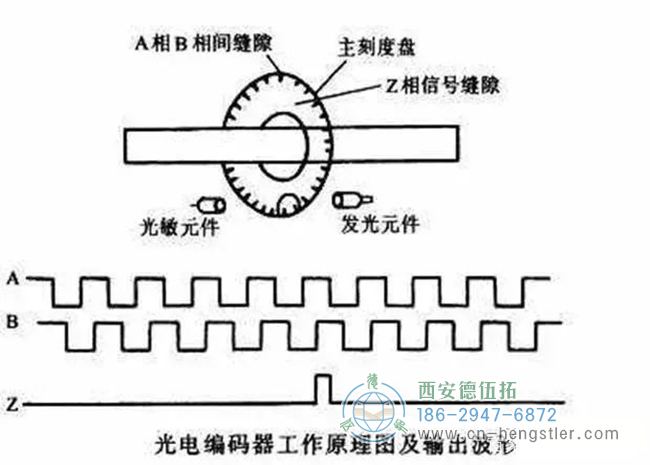

然后在碼盤的一側安裝一個精確的光源，在碼盤的另一側將有一個接收器等，它由光敏元件加上放大和整形電路組成，這樣當碼盤旋轉時，光線將通過間隙，接收器將立即接收光脈沖。經過電路處理后，輸出電脈沖信號。這樣，編碼器將在一次旋轉后輸出1024個脈沖。當?shù)谝粋€脈沖位置為0時，第二個脈沖位置為0.3515625°，第三個脈沖位置為0.3515625°*2，依此類推，只要儀器能夠讀取脈沖數，就可以知道碼盤對應的位置。Hengstler編碼器安裝在電機軸上。電機軸與編碼器剛性連接，二者的位置關系一一對應。通過讀取編碼器脈沖，可以知道電機的軸位置。


例如，電機軸通過正時皮帶、齒輪、鏈條等驅動一些負載。例如，B控制蝸桿，因此存在所謂的電子平移關系，當電機旋轉時，蝸桿將前進多少毫米，因此讀取亨士樂編碼器輸出的相應脈沖數，蝸桿的當前位置可以通過脈沖數反轉。

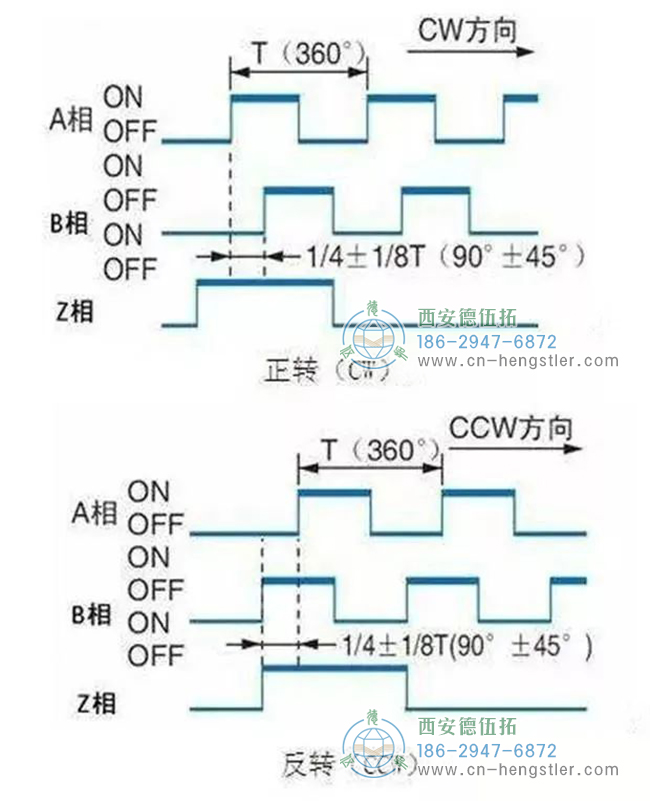

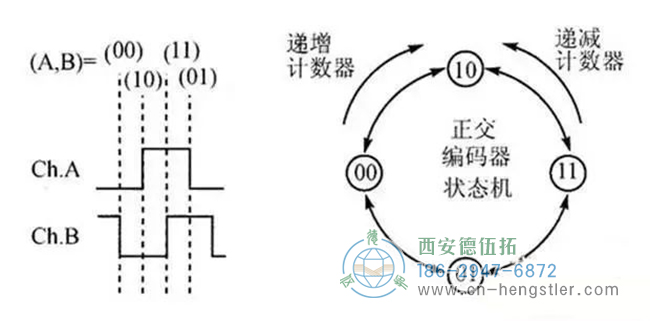

然而，Hengstler編碼器是圓形的。如果它無限旋轉，則角度是無限的，因此構造了增量編碼器。旋轉一圈后，它發出三組信號ABZ，其中AB與上述脈沖相同。AB相位脈沖的一個圓中有1024個脈沖，AB相位脈沖對應于一個圓中的圓周角，兩個脈沖處于正交狀態。您可以知道編碼器當前是順時針還是逆時針旋轉。


此外，還有一個Z相脈沖，因為當圓繼續旋轉，角度變得無窮無盡時，它一次只會重復一周。編碼器只輸出零相位脈沖。因此，如果Z相脈沖用作參考點，則每次讀取該脈沖時，系統都將重置為零，從而允許將最大角度控制在360°范圍內，這與零參考點相對應。


這樣，即使系統斷開并重新通電，只要能找到該參考點，您也會知道絲杠的初始位置。


上述定位稱為增量坐標系，因此編碼器為增量編碼器，因其靈活且價格低廉而被廣泛使用。

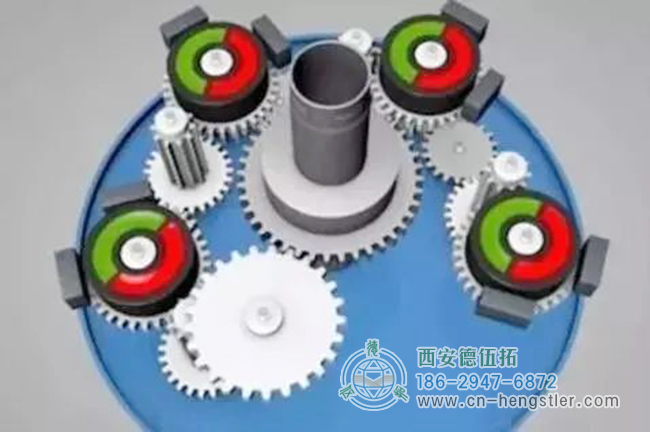

如果設備只需要旋轉一次，因此角度在360°范圍內，編碼器可以更精確地劃分，例如，它是13位，相當于每次旋轉2^13個脈沖，相當于360°，也就是說，脈沖數和角度之間有一對一的對應關系，并且不用擔心在系統關閉時必須重新調整系統。這種類型的編碼器稱為單旋轉絕對編碼器。當負載需要進行幾圈，但圈數不能很大時，例如B，5圈，即5*360°=1800°，在一些高端數控機床中，脈沖順序相當于1800°。此外，您可以知道螺釘?shù)漠?dāng)前確切位置或一些轉動工作，并且您不必?fù)?dān)心關閉系統并將其歸零。

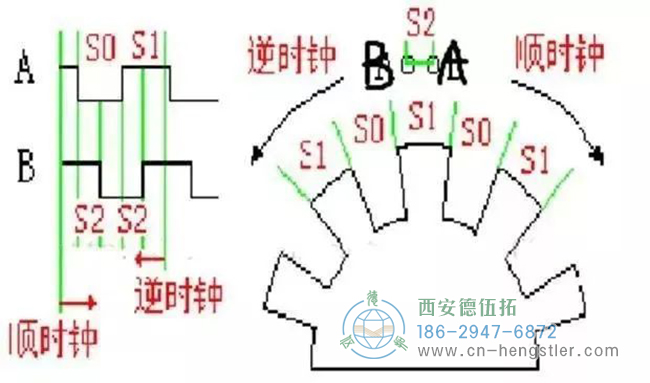

此外，編碼器還具有磁電過程。例如，許多南北距離的小磁鐵在碼盤上進行處理。小磁信號通過霍爾讀出，輸出信號也被放大并形成電脈沖。點編碼器和光電編碼器相似，價格便宜，可靠性高，但精度不如光電編碼器。

02、PLC如何評估編碼器的位置

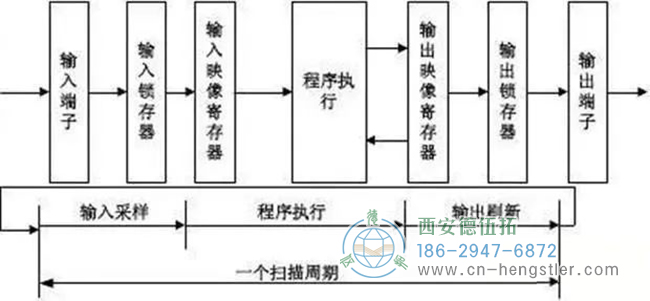

PLC可以輸入開關大小，即高壓和低壓，編碼器脈沖信號可以理解一組開關在一定時間內以非常高的速度完成。然而，由于該開關值的頻率太高，PLC的普通I/O端口無法準確讀取這些脈沖的數量，因為PLC的工作過程中有一個采樣周期，更新普通I/O端口數據需要一些時間，但編碼器精度太高，每單位時間輸出的脈沖數量太高，普通I/O不合適。

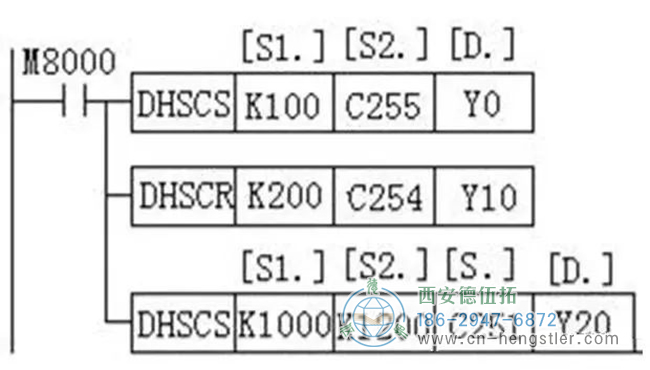

一般來說，PLC設計有高速計數端口。其實質是使用底層單片機的硬件邏輯來完成這些編碼器的計數，避免采樣周期問題。PLC設計有特殊的高速計數指令。使用時直接調用。該命令可以讀取當前脈沖值。


然而，在脈沖的計算和輸出中，由于采樣周期的存在，往往存在滯后效應。當用于控制某些執行器（如氣缸）以觸發切割動作時，應考慮提前補償。

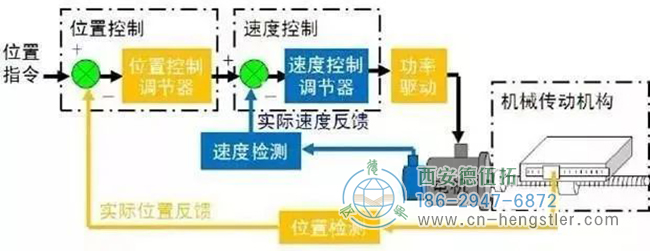

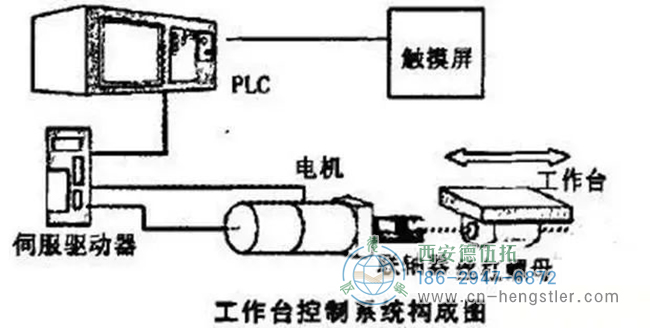

提醒您，如果您想使用PLC控制伺服或步進電機系統，通常不需要通過亨士樂編碼器反饋判斷位置，也不需要通過一些PLS命令向伺服驅動器發送位置脈沖。位置回路在伺服驅動器內部形成。好吧，PLC端只是一個指令機制，并不代表一個閉合位置回路。當然，如果它是由一個特殊的定位模塊控制的，那么可以使用一種控制方法，例如NC，在內部有一個閉合的位置回路。
