高沖擊和振動環境如何選擇合適的編碼器？

工業環境經常使設備受到高度沖擊和振動。這可能會影響性能并損壞設備本身。作為Dynapar編碼器(經過品牌變更之后，Dynapar現在已歸于hengstler旗下)在國內的代理，和大家一起討論一理在高沖擊和振動環境中選擇編碼器所涉及的權衡，以及如何確保應用程序的適當壽命和性能。

在指定高沖擊和高振動環境下的編碼器振動水平較高的應用時，需要考慮三個關鍵因素：編碼器傳感引擎：光學與磁性、編碼盤材料：玻璃、金屬、聚酯薄膜、編碼器組件：軸承、連接器等。

Dynapar編碼器傳感引擎

編碼器可分為光學和磁性引擎。最常見的光電編碼器由一個光源（通常是一個LED）、一個探測器和一個在它們之間傳遞的薄型編碼盤組成。

光學編碼器可以具有極高的分辨率，因此對于科學應用和半導體制造等專業制造至關重要。然而，它們可能容易受到?jīng)_擊和振動。磁盤和源/探測器之間的氣隙可小至0.020”。過度的沖擊和振動會導致錯位，從而使這些部件接觸，導致?lián)p壞甚至災難性故障。

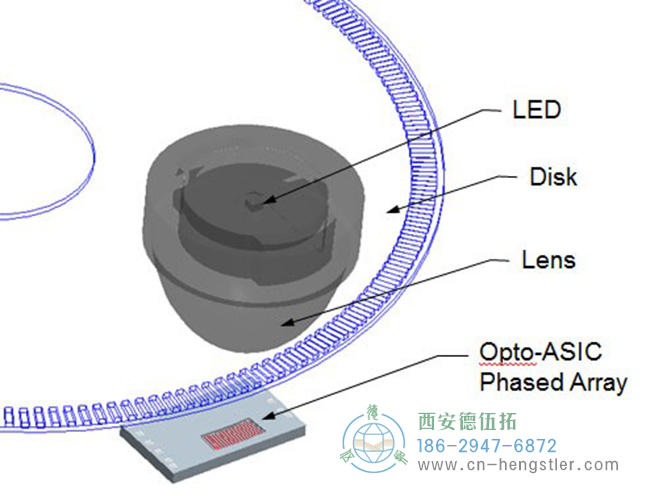

相控陣光學編碼器提供了一種替代方案。顧名思義，相控陣編碼器使用一組探測器來捕獲信號。這有助于平均由于編碼器震動或編碼器振動引起的信號變化。探測器陣列的固態特性也使其不易受到損壞。相控陣光學編碼器可用于400G沖擊和20G振動，并用于Dynapar編碼器，如HS35R重型光學編碼器。

對于最困難的環境，磁性編碼器可能是最佳選擇。磁性編碼器的工作原理類似于旋轉光學編碼器，盡管它們是基于具有交替磁疇圖案的金屬輪。它們往往比光學編碼器更堅固，不易受到編碼器沖擊和編碼器振動的影響。這些設備是非接觸式的，磁輪和探測器是廣泛分離的。采用寬氣隙設計的磁性編碼器具有更大的間隙，如RIMTach RT8磁性系列的北極星編碼器。

取舍是，磁輪的圖案不能像光學編碼器上的編碼輪那樣密集。因此，磁性編碼器無法與光學設計的分辨率相匹配。

Dynapar編碼器盤材料

光學編碼器使用三種不同類型的磁盤材料：玻璃、金屬和聚酯薄膜。磁盤的選擇涉及性能和對沖擊和振動的響應以及其他環境因素之間的權衡。對于直接讀取編碼器（不包括多分辨率正交插值），Dynapar為帶玻璃盤的編碼器提供高達10000 PPR，為帶金屬盤的編碼器提供5000 PPR聚酯薄膜盤，為帶金屬盤的編碼器提供高達2540 PPR。

雖然金屬磁盤在承受高沖擊載荷時非常堅固，但它們的分辨率有一個上限。光刻圖案的玻璃磁盤提供了更高的分辨率，但它們?nèi)菀资艿骄幋a器沖擊，并且可能會破碎。聚酯薄膜提供了更好的選擇。有一種常見的誤解，即玻璃的性能超過了聚酯薄膜，但這是不正確的。Mylar碼盤提供光學編碼器中的最高分辨率，同時保持極強的魯棒性。

然而，Mylar代碼盤確實有一個報警。材料可能因過熱、變色甚至變形而損壞。為了成功，編碼器應根據應用的全套條件進行評級。

Dynapar編碼器組件

選擇合適的傳感引擎和磁盤材料僅代表編碼器規格的一部分。編碼器是一個系統，系統的有效性取決于其最薄弱的環節。為了使編碼器可靠運行，需要根據環境選擇電纜和軸承等支撐組件。

如果電纜松動，編碼器無法工作。選擇即使在編碼器長時間振動后仍保持接觸的鎖定連接器。根據振幅、頻率和持續時間，接線可能需要擰入接頭或直接與端子接觸。

布線不是唯一易受連接問題影響的元件。長時間的振動會使固定電子設備的PCB上的焊點斷裂。甚至連連接到連接器的電纜內的導線也可能斷裂。由于這個特殊的原因，Dynapar的磁性編碼器完全封裝了電子元件。

盡可能避免使用軸承。高水平的振動會改變軸承的負載。這會導致不均勻磨損，從而導致軸承過早失效，這也是為什么在造紙廠和鋼廠等惡劣環境中首選無軸承磁性編碼器的另一個原因。

沖擊和振動對編碼器信號的影響

所有這些震動不僅僅是將編碼器的操作置于危險之中。沖擊和振動會影響性能。由于磁性編碼器非常堅固，它們可能不會顯示振動的物理效應。然而，信號中可能會出現問題。

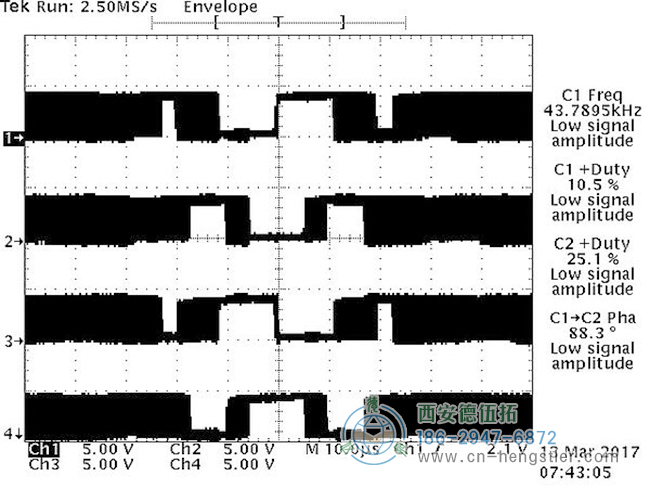

振動在信號中表現為過量噪聲，表現為抖動。這是一種不同于通常由磁盤偏心引起的抖動類型。偏心抖動通常只出現在一個通道上，而另一個通道信號看起來很好。所有通道上都會顯示由過度系統振動引起的抖動。查看編碼器抖動示例，并將其與失去耦合導致的編碼器振動進行比較

極高的沖擊可能使車輪或碼盤錯位，這也可能影響信號質量。這可能導致所有信道上的過度抖動和/或兩個信道之間的相位變化。

Dynapar編碼器沖擊和振動測試方法

在為高沖擊和振動環境選擇編碼器時，數據表是不夠的。設計需要經過嚴格的測試。Dynapar編碼器按照MIL-STD-202進行測試，這需要掃描測試等技術。在此過程中，編碼器在給定范圍內以不同頻率暴露于指定周期的正弦振動。例如，在5至2000 Hz的頻率下，符合20Gs要求的編碼器將沿所有三個軸振動24次10分鐘，總持續時間為12小時。供應商應提供每種設計的測試協議和性能的詳細結果。

像工程中的所有事情一樣，為惡劣環境選擇編碼器需要權衡。以上幾點給出了一般準則。專門的應用程序，如那些在惡劣環境下需要極高分辨率的應用程序，將把這些技術推向極限。在某些情況下，OEM需要更頻繁地更換反饋設備。然而，在大多數情況下，與供應商密切合作并告知他們所有專業需求將產生一個能夠滿足應用程序需求的解決方案。
