關于增量編碼器的四種輸出信號詳解（TTL電平、5V差分、長線驅動、RS422等）

Hengstler編碼器關于增量脈沖信號的方波，以電壓的高低（開關）電平脈沖式變化，與正余弦模擬量信號不同，方波脈沖信號是數字式開關邏輯信號。在高電平的時候邏輯為1，低電平的時候邏輯為0，這種編碼方式稱為編碼的正邏輯。反之以高電平為“0”低電平為“1”的編碼方式為負邏輯。絕大部分亨士樂編碼器默認正邏輯，部分日系編碼器（NPN）為負邏輯。

方波脈沖輸出有多種形式。


TTL（transistortransistorlogic），TTL信號是數字信號的基礎，通常我們采用二進制來表示數據。TTL電平信號規定，+5V等價于邏輯“1”，0V等價于邏輯“0”。這樣的數據通信及電平規定方式，被稱做TTL（晶體管-晶體管邏輯電平）信號系統。這是計算機處理器控制的設備內部各部分之間通信的標準技術。TTL更多的是用于電路設計，各種芯片單片機的輸入輸出是TTL信號，它是相對于外部電纜傳輸?shù)妮^高電平HTL信號的低電平（5V），定義的數據1（5V）和0（0V）的邏輯電平信號。

5V差分信號：差分是以兩個信號之間的電壓差經數學比較處理的概念，在增量脈沖信號中，它表明有每?jī)蓚€(gè)信號一組，各自為反相（180度相位差）。5V差分信號是TTL信號每?jī)蓚€(gè)信號一組，例如A+對A-，當A+在5V=1的時候，A-在0V=0，邏輯等價與“1”；當180度反相時A+在0V的時候，A-在5V，邏輯等價與“0”。

僅僅是在差分信號的定義上，兩個信號是平等的可以互換的，互換后邏輯反相。例如編碼器的5V差分信號A+與A-是可以互換接線的，互換后相位反180度，也即是信號增量方向與編碼器旋轉方向反向了，可以用這個方法改變Hengstler編碼器輸出方向。

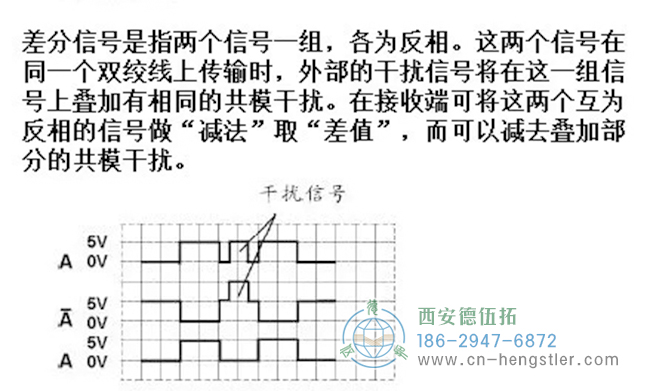

差分信號的目的是接收端可以通過差分信號處理消除傳輸線上的共模干擾。


差分信號在雙絞線上的傳輸，抗干擾能力較強。差分的兩個信號交替高低電平信號變化，在一對雙絞線上配對傳輸，對外界的電磁場貢獻平均為無變化的，外界干擾變化的電磁場對其作用也就達到最小。雙絞的“絞”起來的作用，一是同時對于信號電流流向所產生的旋轉磁場的反旋，以抵消因電流流向的法拉底原理產生的磁場；另一個是在雙絞線配對的兩個信號之間的電磁場平衡，防止這兩個信號之間串音，尤其是信號頻率較高的時候的串音。因此雙絞絞起來的節據與設計的需要傳輸信號的主要頻段有關。

差分信號以及配對的使用雙絞屏蔽線傳輸，是信號輸出與傳遞的較佳的具有電磁兼容性EMI和抗干擾特性。

差分信號的形式不僅僅是5V，不僅僅是方波信號。例如也可以是較高電平的5——30V的HTL信號的含反相差分，HTL-6；或者也可以是正余弦模擬量SINCOS信號，也是差分式的。

在5V差分信號的定義上，比TTL多了一點內容，就是兩個互為反相信號一組的TTL信號。

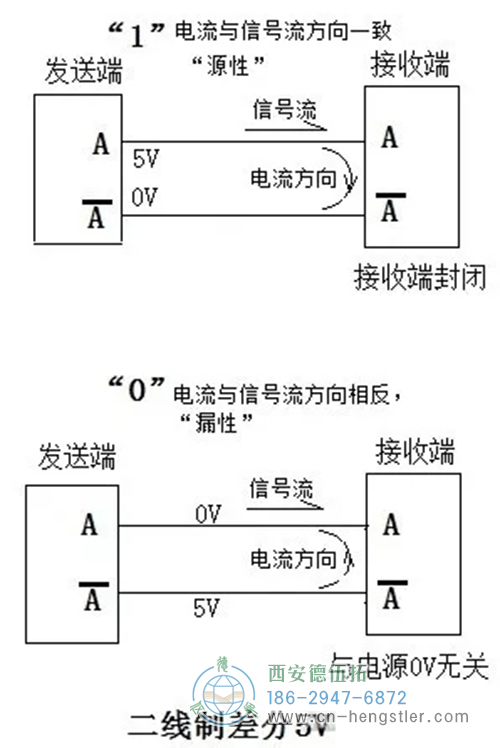

長線驅動信號（linedriver）：是指發送端與接收端有一對配對的長線驅動器，它們各自有正負兩個管腳，當發送端正管腳為高電平往外推送信號電流時，接收端的正管腳為低電平往里拉信號電流（推拉式）。此時電流的方向與信號流的方向一致，視為邏輯1。

當亨士樂編碼器發送端正管腳為低電平時，接收端的正管腳為高電平，發送端相當于往里拉電流，電流方向與信號流方向是反的，此時視為邏輯0。在發送端前面送入5VTTL信號，在接收端經過差分后再送出5VTTL的信號。

長線驅動信號是有發送端與接收端各有一個長線驅動器配對，在邏輯1和邏輯0時都有信號放大推拉，并也是差分式的。信號走輸入單極性TTL~長線驅動（配對的推拉驅動）~接收端差分~單極性TTL輸出（進計數器等）。由于有接收端配對的推拉驅動，長線驅動信號傳輸距離更“長線”。

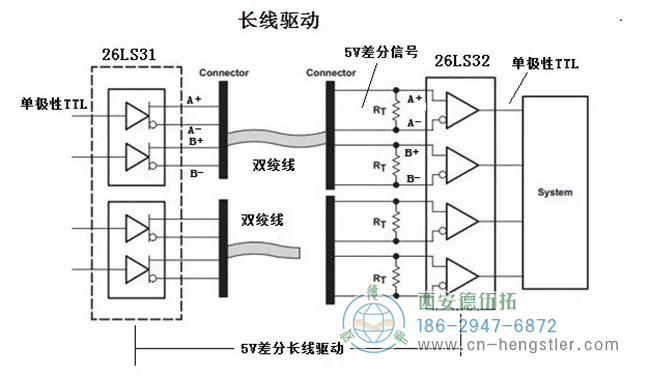

典型的長線驅動器26LS31與26LS32配成一對。為5V的差分式的。

長線驅動是基于一對配對的長線驅動器的偏向于對電子器件的描述，這種傳輸方式抗干擾強，驅動傳輸距離遠，一般對于Hengstler編碼器的5V差分長線驅動的描述可以傳400米（用專業的編碼器雙絞屏蔽電纜）。

長線驅動信號的定義往往取決于配對的長線驅動器件。不局限于5V。

長線驅動與5V差分的不同：

5V差分有兩種可能性：

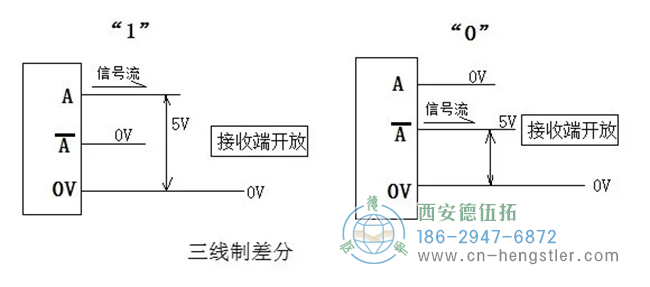

三線制，電流回路對0V


二線制,電流回路不對0V


長線驅動只有第二種二線制的，電流回路不對0V。

RS422信號：ElectronicIndustriesAssociation(EIA)國際電工協會(EIA)定義的一個更廣泛的信號標準。RS-422標準全稱是“平衡電壓數字接口電路的電氣特性”。接收器采用高輸入阻抗和發送驅動器采用差模傳輸，雙絞線。

RS422與TTL區別：不一定是5V，可以是5到24V；RS422定義了A+與A-的差模傳輸方式。


RS422與5V差分的區別：信號電壓范圍更廣，對于差分的數學與物理界面、傳輸?shù)碾娎|與接口接插頭等都有定義。在三線制模式，A+或A-即使在低電平，也可以大于0V。RS422信號的這種基點電壓大于0V，可以在傳輸線上允許有因阻抗而有電壓衰減，但差模后仍然能保持大于等于5V的差模電壓，因此傳輸距離可能比長線驅動的更遠。其傳輸距離長度與信號頻率有關，在較低的信號頻率下最遠可傳輸1000米。
