編碼器在電梯應用中的工作原理和具體的功能。

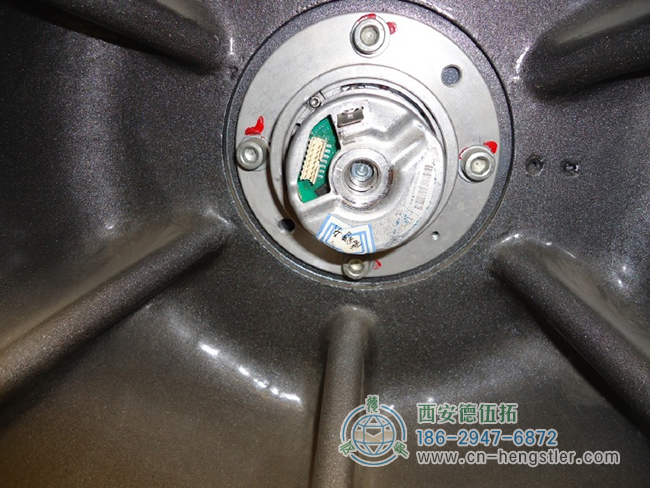

現代社會中平穩、安全的電梯運行關系到人們工作生活的方方面面，這其中就不得不提到Hengstler編碼器在電梯控制系統中的重要表現了。編碼器的工作原理和功能：將旋轉位移轉換為一系列數字脈沖信號的旋轉傳感器。這些脈沖可以用來控制角位移。電梯編碼器、機架或螺紋也可用于測量線性位移。


電梯編碼器產生電信號，然后由CNC、可編程邏輯控制器（PLC）、控制系統等使用。處理。根據光電掃描原理，對編碼器的角偏移進行轉換。讀出系統基于徑向分度盤的旋轉，分度盤具有交替的半透明和不透明窗口。所有這些系統都使用垂直發光的紅外光源，以便光線將光盤上的圖像投影到一個稱為準直器的晶格覆蓋接收器的表面上，準直器具有與光盤相同的窗口。接收器的任務是檢測光盤旋轉產生的光線變化，然后將光線變化轉換為相應的電氣變化。通常，升降機旋轉編碼器也可以接收速度信號。速度信號必須返回到轉換器，以調整轉換器的輸出數據。失效現象：1。如果電梯編碼器出現故障（無輸出），則變頻器工作不正常，行駛速度非常慢，變頻器受到保護一段時間，并顯示“PG斷開”。只有聯合行動才有效。為了將電信號提高到更高的水平并產生無干擾的矩形脈沖，必須對其進行電子處理。電梯編碼器pg和參數向量的接線變頻器和電梯編碼器pg之間的連接方法必須與電梯編碼器pg的型號相對應。一般來說，電梯編碼器PG型號可分為三種類型：差分輸出、集電極開路輸出和推挽輸出。信號傳輸方式必須考慮變頻器PG卡的接口，因此選擇合適的PG卡型號或設置。


電梯編碼器一般分為增量編碼器和絕對編碼器，兩者的區別最大。對于增量電梯編碼器，位置由從零位開始計數的脈沖數確定，而對于絕對電梯編碼器，位置的確定如下：讀取輸出代碼。讀取每個位置的輸出代碼在圓圈內是唯一的，因此當電流關閉時，絕對升降編碼器不會與實際位置分離。即使再次打開電源，位置讀數也是當前的且有效。與增量電梯編碼器不同，您需要找到零標記。

如今，Hengstler編碼器廠家研發生產了一整套通用的專用編碼器，包括電梯專用編碼器、機床專用編碼器和伺服電機專用編碼器，所有這些都是智能的。是的，有幾個用于與其他設備通信的并行接口。

電梯編碼器是將角度或線性位移轉換為電信號的設備。前者是碼盤，后者稱為標尺。亨士樂編碼器根據讀取方法可分為接觸式和非接觸式兩種類型。觸點類型使用電刷輸出，指示電刷接觸導電或絕緣區域時電纜的狀態是“1”還是“0”。非接觸式接收器敏感元件為光敏元件或磁性元件。機密元素。透明和不透明區域表示代碼狀態是“1”還是“0”。


電梯編碼器根據工作原理可分為兩類：增量編碼器和絕對編碼器。增量電梯編碼器將位移轉換為周期性電信號，然后將電信號轉換為計數脈沖。脈沖數表示位移的大小。由于絕對式電梯編碼器的每個位置對應一個特定的數字代碼，其顯示僅指測量的開始和結束位置，而不是測量的中間過程。

旋轉增量式升降機編碼器在旋轉時輸出脈沖，計數器知道其位置。如果電梯編碼器不工作或出現電源故障，則根據儀表的內部存儲器存儲位置。因此，如果電源關閉，電梯編碼器將無法工作。打開時，電梯編碼器在輸出脈沖處理過程中不會發生干擾，也不會丟失任何脈沖。否則，零點將由計數裝置移動，該計數裝置只知道在出現錯誤的生產結果后該移動量。解決方案是增加參考點。每次升降機編碼器通過參考點時，參考位置將被校正為計數器的存儲位置。無法保證參考點之前的位置精度。因此，在工業控制中，有多種方法可以為每次操作找到參考點或啟動機器以查找變化。此類提升編碼器由繩盤的機械位置決定，不受斷電或干擾的影響。

無需記住由絕對電梯編碼器的機械位置確定的每個位置的唯一性，無需找到參考點，也無需在需要知道位置時進行計數。您可以讀取該位置。這大大提高了電梯編碼器的抗干擾性能和數據的可靠性。

絕對電梯編碼器越來越多地用于工業控制定位，因?yàn)樗鼈冊诙ㄎ环矫婷黠@優于增量電梯編碼器。絕對電梯編碼器非常精確，因此有大量的輸出位。使用并聯輸出時，必須正確連接每個輸出信號。對于更復雜的操作條件，需要分隔要連接的導線數量。由于體積大，存在許多不便，可靠性降低。因此，用于多位數輸出類型的絕對電梯編碼器通常使用串行或總線式輸出。德國制造的絕對電梯編碼器最常用的串行輸出是SSI。（同步串行輸出）。

多圈絕對電梯編碼器。亨士樂編碼器廠家使用手表和變速箱的機械原理。當中央繩盤旋轉時，另一組繩盤（或一組多個齒輪，一組多個繩盤）由齒輪驅動以提高速度。為了擴大電梯編碼器的測量范圍，此類絕對電梯編碼器被稱為多圈絕對電梯編碼器，也根據機械位置進行編碼。每個位置代碼都是唯一的，不應在沒有內存的情況下重復。多圈提升編碼器的另一個優點是，它們的大測量范圍通常在實踐中被廣泛使用，無需在安裝過程中尋找零點，并使用某個中間位置作為起點。這大大簡化了安裝和調試的難度。電梯絕對多圈編碼器在長度定位方面具有明顯的優勢，越來越多地用于工業控制定位。
