三類Hengstler通用編碼器的安裝方法

在實際應用使用編碼器的過程中，安裝編碼器時會遇到各種問題，包括機械和電氣方面。如果不注意或不規范的操作，會影響正常使用和編碼器的壽命。Hengstler編碼器的固定安裝方法為軸、編碼器基座、編碼器緊固件。

軸的外端在軸的中央有螺紋孔，軸的外端也有螺紋孔，也就是軸安裝孔；亨士樂編碼器座的中央有編碼器座用的中心孔，編碼器座也有編碼器座安裝孔。編碼器的中心有編碼器用的中心孔，在連接部件通過編碼器座安裝孔的軸的外端，將編碼器座安裝到軸安裝孔中，然后通過緊固件將編碼器安裝到編碼器的座中，編碼器基座的中心孔和軸的中心螺紋孔。

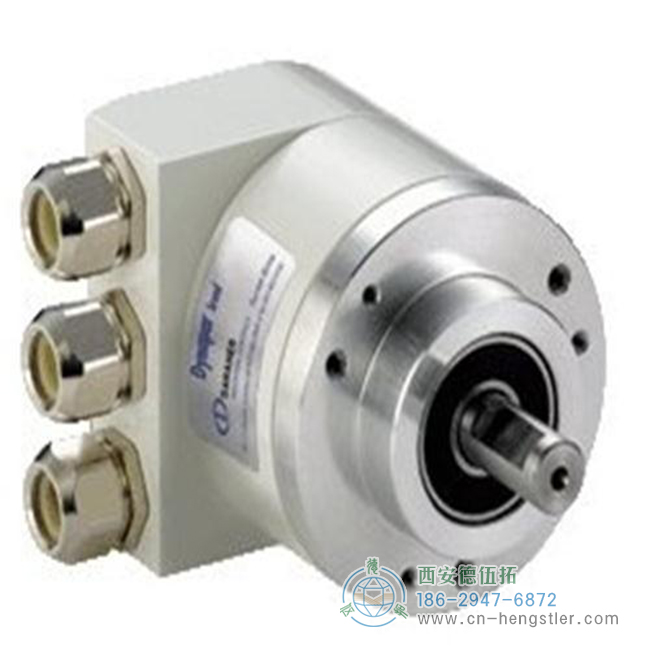

實心軸編碼器的安裝方法

實心軸編碼器的安裝方法有同步法蘭和夾緊法蘭兩種，具體取決于安裝支架。

1.直接使用編碼器法蘭端面上的安裝孔固定編碼器和安裝支架。

2.使用夾具安裝凸臺將編碼器和安裝托架固定到固定件上。

3.使用同步法蘭夾持槽，用偏心夾固定編碼器和安裝托架。

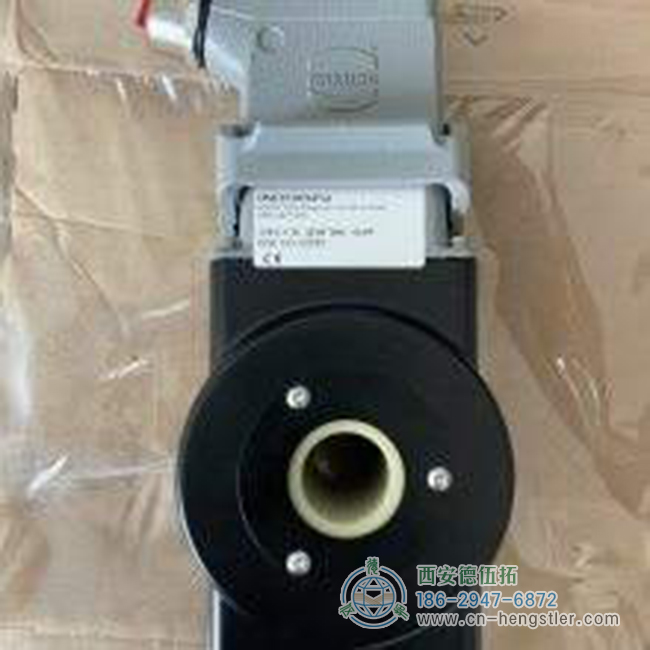

空心軸增量編碼器的安裝方法

增量編碼器可以選擇夾緊環還是安裝引線位于同一側，還是位于不同一側。這主要取決于現場安裝環境，以確定安裝引線固定后夾緊環的夾緊是否固定。更方便吧。

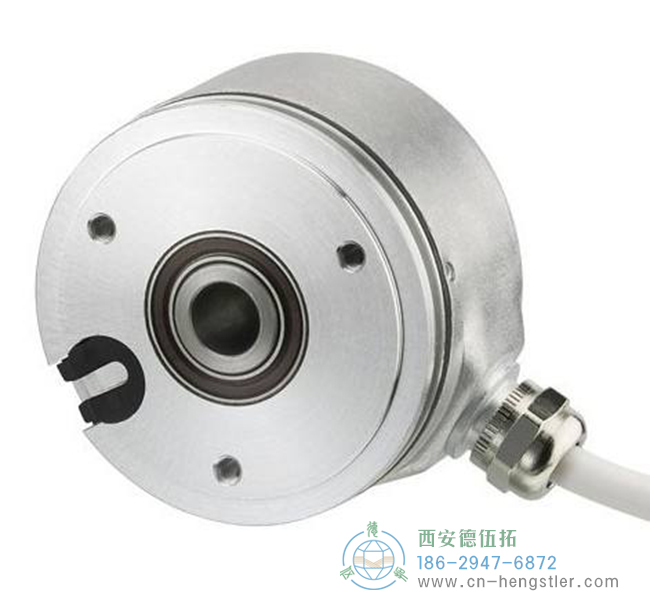

盲孔空心軸編碼器的安裝方法

請注意，無論是增量編碼器還是絕對編碼器，軸的長度都與軸套筒的深度相對應。例如，在HS系列中，軸的長度一般必須在15mm以上40mm以下。SSI時，軸的長度一般應在15mm以上30mm以下。

亨士樂編碼器設置零位

增量編碼器可通過軸或軸套筒和法蘭標記設置零位置。它便于現場編碼器的組裝和使用。

通孔、盲孔、空心軸編碼器的軸套安裝孔對應于法蘭表面的零標記位置，即機械零位。

實心軸編碼器軸的平端是機械的零位置，中心線與法蘭的零標記位置一致。

使用上述技術解決方案，編碼器通過編碼器基座安裝在軸的外端，并使用聯軸器連接到現有設備。采用該編碼器固定方法固定的編碼器占用空間小，滿足安裝后一般外觀要求的設備要求。Hengstler編碼器固定設置還包括帶護罩的編碼器，編碼器護罩有編碼器屏蔽件安裝孔，編碼器護罩外端打開，連接件依次通過編碼器基座。通過安裝孔、編碼器基座安裝孔及軸安裝孔，可將編碼器護罩和編碼器基座安裝到軸上。
