什么情況下步進電機需要配合編碼器使用？編碼器如何安裝？

許多Hengstler編碼器客戶詢問在步進電機上是否需要安裝亨士樂編碼器來配合使用。西安德伍拓的技術人員在這里做簡單的介紹。有關詳細信息，請咨詢德伍拓工程師為您提供詳細的解決方案。

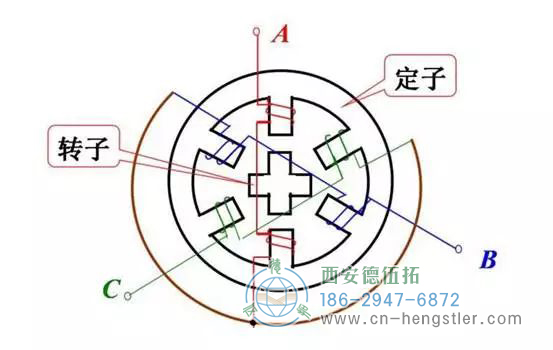

步進電機的工作原理

當電流流過定子繞組時，定子繞組產生矢量磁場。磁場使轉子以某個角度旋轉，因此一對轉子磁場的方向與定子磁場的方向一致。定子的矢量磁場以某個角度旋轉時。轉子也會和這個磁場以某個角度旋轉。每次輸入電脈沖時，電機以一個角度旋轉，前進一步。它產生的角位移與輸入脈沖的數量成正比，轉速與脈沖的頻率成正比。更改繞組接通的順序時，電機會反轉。因此，步進電機的旋轉可以通過控制電機各相繞組的脈沖數、頻率和導通順序來控制。

我們通?？吹降乃蓄愋偷碾姍C，內部都有鐵心和繞組線圈。繞組有電阻，通電會產生損耗。損耗與電阻和電流的平方成正比。這是我們常常稱之為銅損的東西。如果電流不是標準直流或正弦波，也會產生諧波損耗，鐵芯有滯后現象。渦流的影響也會引起交變磁場的損失，其大小與材料、電流、頻率和電壓有關，稱為鐵的損失。

銅和鐵的損失表現為熱量，影響電機的效率。步進電機一般追求定位精度和扭矩輸出。效率比較低，電流一般比較大，諧波成分變高。交流的頻率也會根據速度而變化，因此步進電機通常有加熱條件和更常見的情況。交流電機很嚴重。

Hengstler編碼器用于步進電機需要閉環時。除此之外的情況下沒有必要。注：閉環是指檢測步進電機的實際旋轉角度。

3個步進電機電路圖

電路圖1：



安裝編碼器的目的是防止電機失去步進或其他現象，如何安裝編碼器來實現此效果？步進電機不能實時響應，也有加減速功能，所以安裝亨士樂編碼器有點不行。

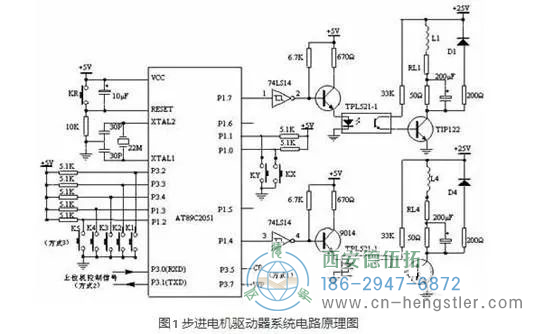

圖中的RL1到RL4 3是繞組的內阻，50Ω電阻是外阻，起到電流限制器的作用，也是改善環路時間常數的組件。D1～D4為自由輪二極管，因此電機繞組產生的反電動勢會被自由輪二極管（D1～D4）衰減，保護TIP122功率管不受損傷。

200μ將F的電容器與外部的50Ω電阻并聯連接，可以改善注入步進電機繞組的電流脈沖邊界，改善步進電機的高頻性能。與自由輪二極管串聯連接的200Ω電阻可縮短環路放電時間常數，使繞組電流脈沖下降沿陡峭，縮短電流衰減時間。這樣也能提高高頻性能。

電路圖2：



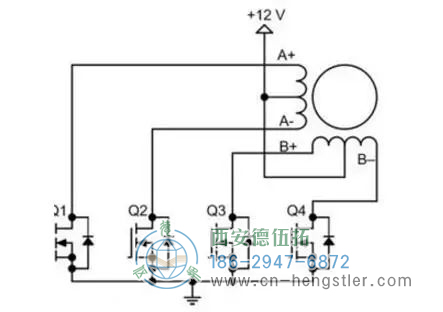

雙極型步進電機的驅動電路如圖所示。它使用八個晶體管驅動兩組相。雙極驅動電路可同時驅動4線式或6線式步進電機。4線式電機只能使用雙極驅動電路，但可以大幅降低生產應用的成本。雙極型步進電機驅動器電路的晶體管數是單極驅動器電路的2倍。通常，下側的4個晶體管由微控制器直接驅動，上側的晶體管需要電路成本高的上表面控制。雙極驅動電路的晶體管只需運送電機電壓就可以了，所以不需要像單極驅動電路那樣的箝位電路。

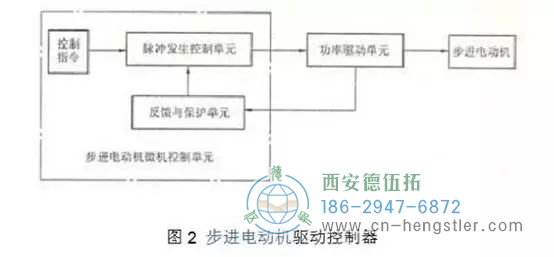

雖然步進電機不能直接連接到電源頻率AC或直流電源上運行，但必須使用由脈沖生成控制單元、功率驅動單元和保護單元組成的專用步進電機驅動器，如圖2所示。圖中虛線分隔的2個單元可通過微機控制實現。驅動單元直接連接到步進電機，也可以理解為步進電機微機控制器的電源接口。

電路圖3：

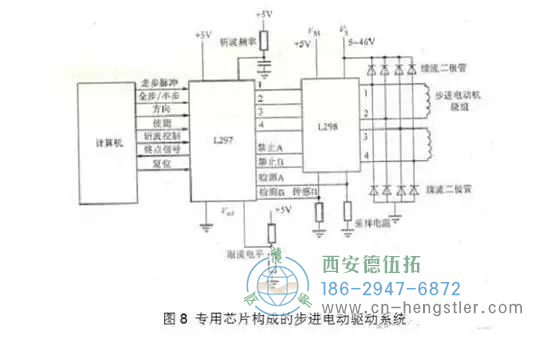

圖8是由L297（環形分配器專用芯片）和L298構成的具有恒流斬波功能的步進電機驅動系統。

步進電機安裝有編碼器嗎？

步進電機沒有編碼器。如果想在步進電機中安裝編碼器，可以延長步進電機的雙軸，在后軸上安裝編碼器。

步進電機是執行元素，編碼器屬于反饋系統。編碼器與步進電機一起使用，其動作由PLC控制。根據原理，PLC向步進電機發送脈沖命令，驅動器將對應的電流提供給步進電機進行動作。編碼器檢測到步進電機在到達位置旋轉時，會向PLC返回信號，并安裝PLC。反饋信號停止向步進驅動器發送脈沖信號。如果步進電機n沒有電流供給，當然會立即停止動作。（伺服電機就是這樣的裝置）實際上編碼器將當前位置持續反饋給PLC，PLC將反饋值與目標值進行比較，以調整轉子的旋轉角。

當然要定期停機嗎？這是停機后希望的位置嗎？這取決于電機是否配備了制動裝置？當然，低速運行時，可以滿足一般的電源精度。

另一種是預先計算步進電機供電所需的脈沖數，當使用PLC編程執行該數目的脈沖時，步進電機停止，編碼器此時返回電機位置，并進行半閉環控制。此外，在高速定位的情況下，PLC程序可設定電機，使其在靠近位置時減速進行進給，因此可滿足定位精度。

步進電機如何安裝編碼器？

步進和編碼有點無味，浪費資源。如果步進電機不能實時響應，則需要加速和減速過程。

示例：使用帶有諧波換能器的東方步進電機。減速比為100:1，步進角為0.0072°。安裝編碼器以避免步驟丟失等。方法包括：。

A：原則上，也可以在母螺釘?shù)囊欢税惭b電機，另一端安裝編碼器。但是，這可能會受到再生器精度的影響，導致丟失步驟的判斷出現錯誤。建議在雙輸出軸電機上安裝編碼器。如果在電機背面安裝Hengstler編碼器，則伺服執行該操作（無雙輸出軸），除非出于特殊目的或條件使用。通常，只需處理2500行就足夠了，因為行數太多，所以會浪費。

另外，編碼器的分辨率與步進電機基本相同。如果驅動程序的細化非常高，只是想檢測是否存在運動損耗，編碼器的分辨率必須與細化前的分辨率相同或略高。

步進電機安裝編碼器的意義

步進電機是一種可以精確控制的設備，但它是開環的，需要安裝編碼器才能實現閉環反饋控制。步進電機為動態速度控制，可偏離旋轉或移動的步長和速度進行測量。對于此語句，編輯認為編碼器必須在第一個開環檢查點獲得閉環反饋。這是因為編輯自己在使用。由于不是步進電機的電機線連接不好，步進電機可能無法正常工作。第二點，通過控制步進電機的脈沖頻率可以進行速度調整，所以步進電機的速度控制不太需要，我認為不需要使用外部返回。
