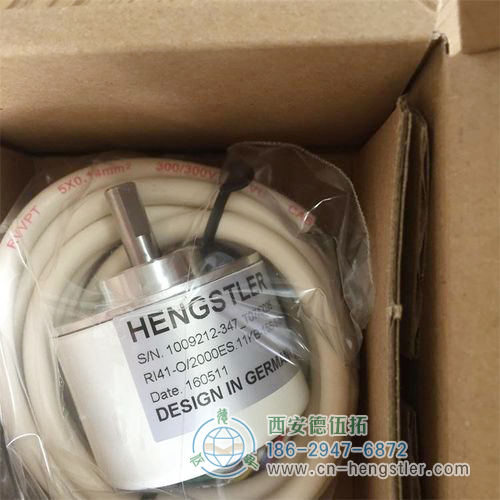

如何使用亨士樂編碼器來測量速度？

亨士樂編碼器最常用于測量角度或直線距離，但它也可用于執行轉速或線速度測量。 這是因為編碼器的脈沖頻率與其旋轉速度之間存在線性關系。 當Hengstler編碼器旋轉得更快時，脈沖頻率便以相同的速率增加。

編碼器速度可以通過兩種方法中的任何一種來確定：脈沖計數或脈沖計時。

正交編碼

增量式編碼器通常在兩個通道上輸出信號 - 通常稱為“A”和“B”兩個相位之間偏移90度。 旋轉的方向可以由哪個通道在前來確定。 通常情況下，如果通道A在前，則方向取為順時針，如果通道B在前，則方向為逆時針。正交輸出還允許通過使用X2或X4解碼技術來增加編碼器的分辨率。 使用X2解碼時，通道A的上升沿和下降沿都會被計數，每轉計數的脈沖數加倍，因此編碼器的分辨率翻倍。 使用X4解碼，通道A和B的上升沿河下降沿都會被計數，從而將分辨率提高四倍。

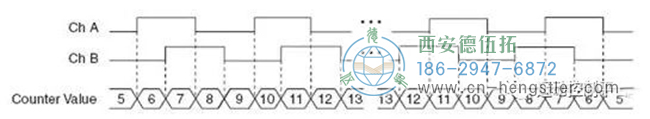

X4編碼，通道A和B的上升沿和下降沿都被計數

脈沖計數

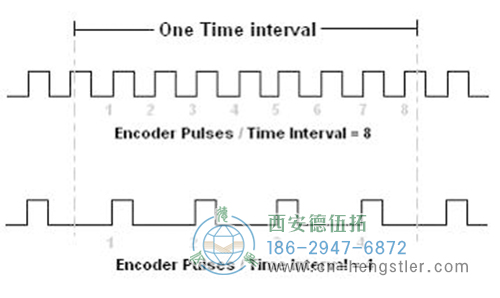

脈沖計數使用采樣周期和采樣周期內計數的脈沖數來確定一個脈沖（t / n）的平均時間。 知道亨士樂編碼器每轉的脈沖數（N），可以計算出速度。

ω = 2πn/Nt

其中：

ω=角速度（rad / s）

n =脈沖數

t =采樣周期

N =每轉脈沖



編碼器在低速時，脈沖計數的分辨率較差，所以這種方法最適用于高速應用。

脈沖時間

利用脈沖計數法，在一個編碼器周期（間距或兩個相鄰的行或窗口之間的間隔）期間計數高頻時鐘信號。 時鐘信號的周期數除以時鐘頻率給出編碼器周期的時間（編碼器旋轉一個節距的時間）。 如果Hengstler編碼器PPR由N表示，則編碼器的角速度由下式給出：

ω = 2πf/Nm

其中：

ω=角速度（rad / s）

f =時鐘頻率（Hz）

m =時鐘周期數

N =每轉脈沖

在高速情況下，脈沖時序（也稱為脈沖頻率）之間的時間可能太少，無法精確測量時鐘周期，所以此方法最適合低速應用。

編碼器進行速度測量的準確性

亨士樂編碼器速度測量的準確性可能受到各種因素的影響，包括儀器誤差，相位誤差和插值誤差。

儀器誤差包括編碼器中的機械缺陷和編碼盤或分劃板上的刻度誤差，例如線或窗口之間的間距變化。 與儀器有關的誤差還包括基板的平直度，傳感器的不精確定位以及編碼器和電機軸之間缺乏同心度。

相位誤差源于脈沖或讀數之間沒有信息的事實。 換句話說，正交編碼器只讀取一個或兩個通道（A和B）上信號的邊沿，并在這些讀數之間不傳送信息。 相位誤差只是固定的測量步驟的±1/2或計數。

只有在Hengstler編碼器分辨率超出正交編碼器固有的X4解碼的電子電平時，才會出現插值錯誤。 插值誤差往往隨著編碼器速度的增加而增加。 使用具有更高行數或更多窗口的編碼器可以減少插值和相位誤差。
