影響Hengstler編碼器的通訊距離的幾個因素。

編碼器作為一種信號反饋元件，其信號傳輸距離的遠近十分關鍵。不同的編碼器輸出信號類型傳輸距離不同，同樣的輸出信號類型因驅動器類型不同也會影響傳輸距離；而即便是完全相同的兩只編碼器，在不同的使用環境下，不同的安裝條件下，傳輸距離也可能有很大差別。

今天西安德伍拓自動化傳動系統有限公司技術人員以增量編碼器推挽型電路（HTL）為例分析一下編碼器傳輸距離的差異。

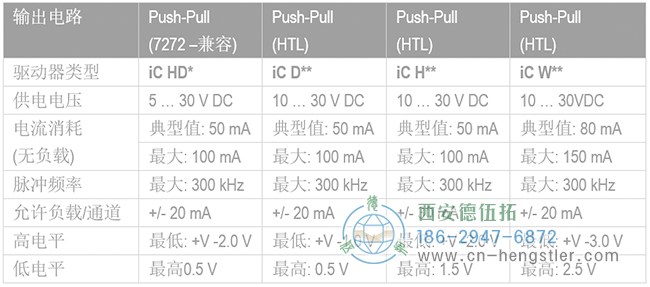

亨士系編碼器不同類型的推挽型電路（HTL）特性

這里有一個重要的指標：脈沖頻率。我們都知道編碼器有不同的分辨率，脈沖頻率與編碼器的分辨率和轉速有關。Hengstler編碼器通常支持300kHz（標準型號）和800kHz（高分辨率型號）。


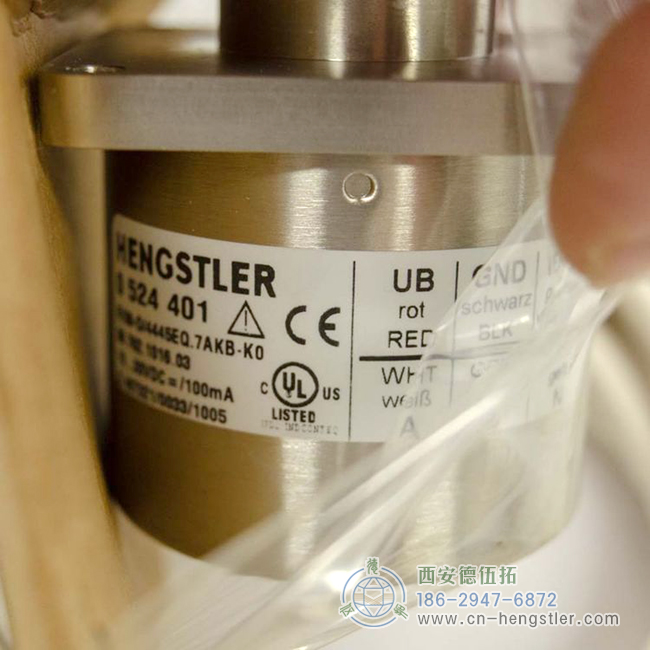

Hengstler高分辨率編碼器

分辨率可達36000ppr，脈沖頻率可達800kHz

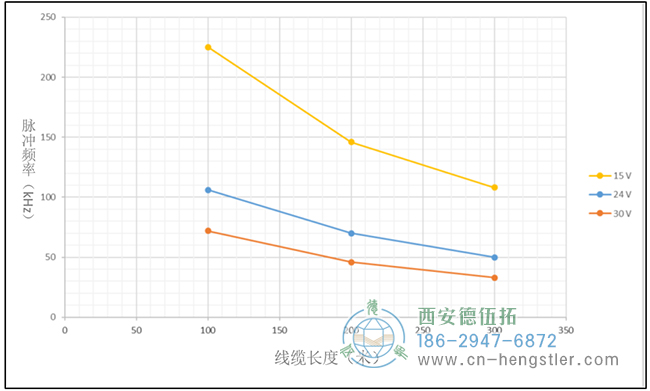

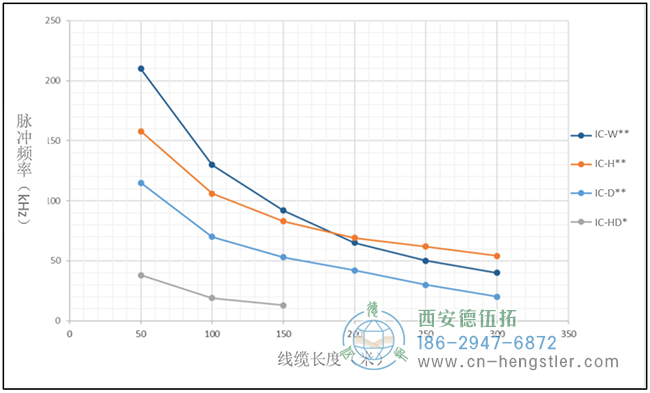

脈沖頻率在一定程度上會影響信號傳輸距離，我們通過下圖看一下不同驅動類型的HTL傳輸距離與脈沖頻率的關系。



可以看到，雖然不同驅動類型的電路傳輸距離不盡相同，但是整體上都是脈沖頻率越高，傳輸?shù)木嚯x就越近。

其中，供電電壓對于傳輸距離也有影響，在相同的脈沖頻率下，電壓越高，傳輸距離越近。



以上數據均為理論值，而應用現場的環境千差萬別，信號傳輸距離也會隨之改變，為了保證遠距離傳輸?shù)男盘栙|(zhì)量，需要在安裝和選擇線纜時時格外注意。

Hengstler編碼器電氣安裝過程中必須遵守以下原則

在對稱信號傳輸?shù)那闆r下（帶反向信號通道），必須使用雙絞電纜。

理想情況下，使用屏蔽插頭及電纜套管進行電纜屏蔽。

保護接地（PE）最好在編碼器和評估裝置雙端以低阻抗連接。

系統中的任何地方都應具有相同的保護接地電位。

如果接地回路存在問題，則必須切斷編碼器側的保護接地（PE）。編碼器的安裝應與驅動器電氣絕緣。

編碼器電纜必須與高干擾水平的電纜分開鋪設。

有關更多詳細信息，請參見相應編碼器的安裝說明。

Hengstler編碼器線纜選擇

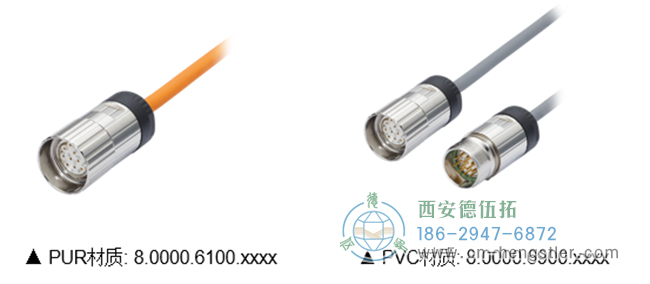

使用橫截面至少為0.14mm2且符合EMC標準的屏蔽雙絞線。

若想實現更遠的傳輸距離，除了以上建議，還可以考慮選擇光纖傳輸，或者選擇帶有高電流輸出版本的編碼器（Hengstler H120，H100系列重載編碼器均可支持HCHTL）。



如果您想了解更多關于信號傳輸距離以及安裝建議等，歡迎與Hengstler代理西安德伍拓自動化傳動系統有限公司聯系，會有專業的技術服務團隊為您提供全面的建議和全方位的支持。

Hengstler擁有豐富的編碼器產品線和完整的技術解決方案，產品應用覆蓋工程機械、驅動、風電、太陽能等行業，滿足不同應用場景下的需求，致力于為客戶提供定制化解決方案。

了解更多編碼器相關知識，請關注亨士樂編碼器國內正規授權代理西安德伍拓自動化傳動系統有限公司網站。公司技術團隊為您免費提供Hengstler編碼器的選型、安裝、調試、保養等技術指導服務，盡量避免企業因為編碼器技術人員的短缺帶來的損失，采取“線上+線下”服務的服務形式，幫助企業解決技術難題。
