Hengstler編碼器在數控機床中的5個典型應用分析

Hengstler編碼器好象機床的眼睛，在數控機床上的應用很多，主要有位移測量、主軸位置控制、測速、在交流伺服電動機中的應用、零標志脈沖用于回參考點控制等五個。

一、Hengstler編碼器應用于機床的位移測量

亨士樂編碼器在數控機床中用于工作臺或刀架的直線位移測量時有兩種安裝方式：

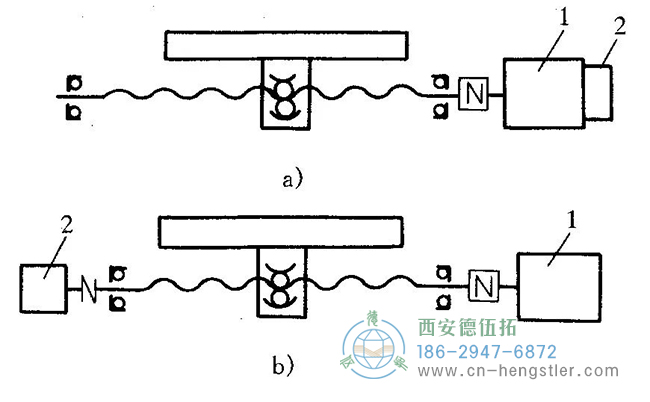

一是和伺服電動機同軸連接在一起（稱為內裝編碼器），伺服電動機再和滾珠絲杠聯接，編碼器在進給傳動鏈的前端，如圖1（a）所示；二是編碼器連接在滾珠絲杠末端（稱為分立編碼器），如圖1（b）所示。由于后者包含的進給傳動鏈誤差比前者多，因此在半閉環伺服系統中，后者的位置控制精度比前者高。


由于增量式光電編碼器每轉過一個分辨角就發出一個脈沖信號，因此根據脈沖的數量、傳動比及滾珠絲杠螺距即可得出移動部件的直線位移量。

如，某帶光電編碼器的伺服電動機與滾珠絲杠直連（傳動比1：1），光電編碼器1024脈沖/轉，絲杠螺距8mm，在數控系統位置控制中斷時間（位控周期）內計數1024脈沖，則在該時間段里，工作臺移動的距離為（1/1024）轉/脈沖×8mm/轉×1024脈沖=8mm。

在數控回轉工作臺中，通過在回轉軸末端安裝亨士樂編碼器，可直接測量回轉工作臺的角位移。

二、Hengstler編碼器應用于機床主軸控制

通常數控機床上主軸只需控制轉速，但有時也有位置控制要求。為主軸配置的編碼器一般具有一對正交（相位差90°）的脈沖輸出信號，用于測量旋轉電機的精確角度。

（1）主軸同步控制（synchronous control）

所謂同步控制是指主軸旋轉與坐標軸進給的同步的控制，如螺紋切削、剛性攻絲等。此時機床控制面板上的主軸倍率開關、進給倍率開關等一定要失效。

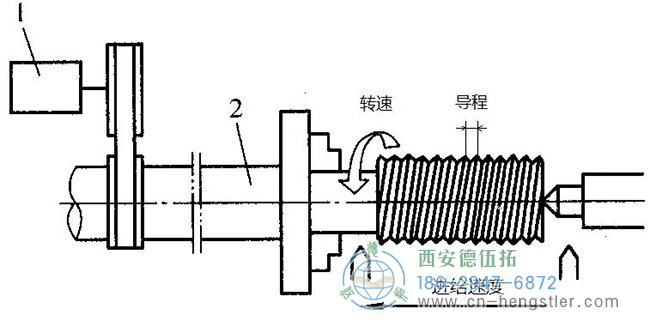

a．保證螺紋導程（lead，單頭螺紋時，導程即為螺距）。通過對編碼器輸出脈沖的計數，保證主軸每轉一周，刀具準確地移動一個導程，如圖2所示。CNC系統根據編程的主軸轉速S和螺紋導程L（式1）算出進給速度F。


式1中，F(xiàn)：進給速度，mm/min；
             S：主軸轉速，r/min

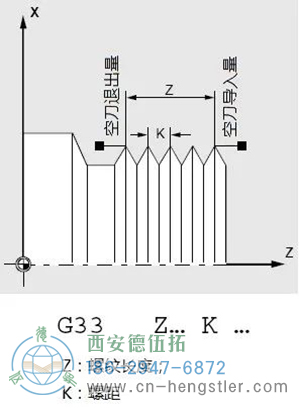

b．保證重復切削不亂牙。一般的螺紋加工要經過幾次切削才能達到要求的螺紋深度，每次設定一個固定的吃刀量時，開始進刀的位置必須相同，即保證刀具是在工件圓周上的同一點切入工件。為了保證重復切削不亂牙，數控系統在接收到光電編碼器的1轉信號脈沖后才開始螺紋切削的計算。螺紋切削指令為G33，如圖3所示。

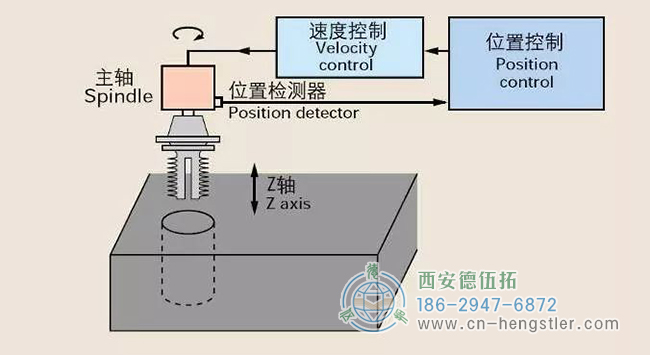

c. 剛性攻絲（rigid tapping）。主軸控制回路為位置閉環控制，主軸電機的旋轉與攻絲軸（Z軸）進給完全同步。剛性攻絲方式下，直接使用與刀柄剛性連接的絲錐，從而實現高速高精度攻絲，如圖4所示。


（2）恒線速控制（Constant Surface Speed）

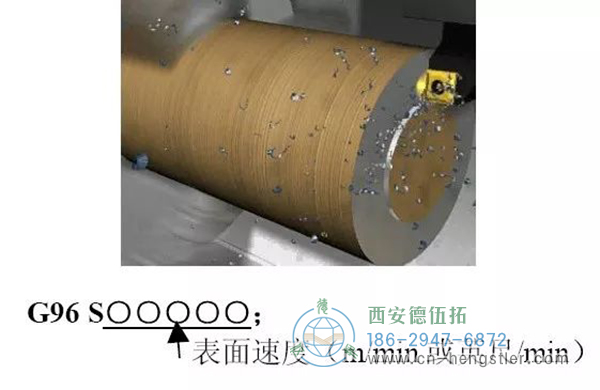

車床或磨床進行端面或錐形面切削時，為了使加工表面粗糙度保持一定的數值，要求刀具與工件接觸點的線速度為恒值。恒線速切削指令為G96，如圖5所示。

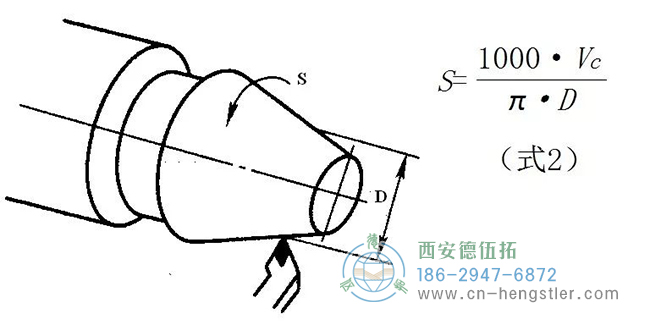

隨著刀具的徑向進給及切削直徑D的逐漸減小或增大，應不斷提高或降低主軸轉速S，保持切削速度Vc為恒值，如圖6所示（式2）。


（3）主軸定向控制（spindle orientation）

通過安裝在主軸或主軸電動機上的亨士樂編碼器，實現加工中心自動換刀或精鏜孔退刀時的主軸定向控制。

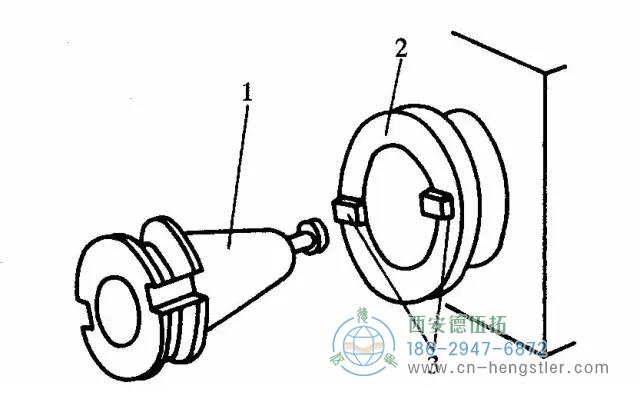

在加工中心中，切削轉矩通常是通過主軸上的端面鍵和刀柄上的鍵槽來傳遞的，因此每一次自動換刀時，都必須使刀柄上的鍵槽對準主軸的端面鍵，使機床換刀能夠順利進行，這就是主軸定向（也稱為主軸準停），如圖7所示。

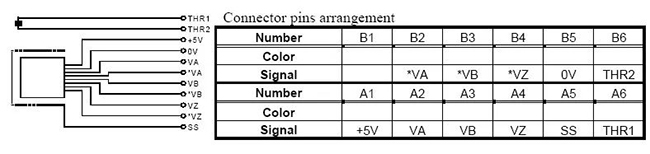

主軸編碼器給出位置檢測信號，使主軸準確地停在規定的位置上。一般采用1024ppr的脈沖編碼器，接口如圖8所示。

三、Hengstler編碼器應用于機床的測速

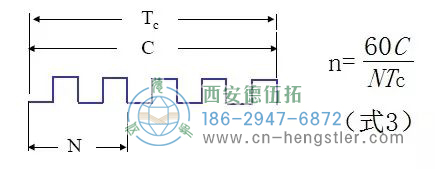

通過計算每秒內光電編碼器輸出脈沖（encoder pulse）的個數（即脈沖頻率）就能反映當前電動機的轉速，這種測速方法屬于數字測速，因此光電編碼器可以代替測速發電機（模擬測速），如圖9所示。


式3中
  n：軸速度（r/min）；
  N：編碼器每轉脈沖數（ppr）；
  C：在時間間隔Tc內脈沖總計數；
  Tc：計數時間間隔

測速度可以無限累加測量，目前增量式編碼器在測速應用方面仍處于無可取代的主流位置。

四、Hengstler在交流伺服電動機中的應用

數控機床進給驅動用的交流伺服電動機為三相交流永磁同步電動機，內裝的光電編碼器有三個作用：

（1）如亨士樂編碼器中的格雷碼信號，檢測電動機轉子磁極相對于定子繞組的角度位置，從而使控制電路發出相應的對稱三相信號，驅動電路根據這樣的三相信號去驅動定子三相繞組，使電動機運轉。

（2）提供伺服電機轉速反饋信號，構成速度環。

（3）檢測伺服電機角位移，提供位置反饋信號，實現位置伺服控制，這是編碼器的基本功能。

五、Hengstler編碼器零標志信號用于回參考點控制

當數控機床采用增量式位置檢測裝置時.在接通電源后實現要完成回參考點的操作。這是因?yàn)闄C(jī)床斷電后．系統就失去了對各坐標軸位置的記憶,所以在接通電源后，必須讓各坐標軸回到機床某一固定點上,這一固定點就是機床坐標系的原點或零點．也稱機床參考點。

Hengstler編碼器在數控機床應用中的重要性

目前數控機床沿著高精度．高速度．高效率的方向不斷發展,對數控機床精度的要求也日益提高，基于光電編碼器的角度和長度測量技術，已經非常成熟，光電編碼器在數控機床中作為檢測元件的使用必將日益廣泛．占據無可取代的主流位置。
