RS232與RS485這兩種編碼器接口之間有哪些區別？

工控行業做技術的朋友應該都知道PLC與控制設備之間的通信基本上都是基于串行通信接口，采用其對應的通信協議進行控制編碼器的，而對于串行通信接口，包括RS232、RS422、RS485，RS422在很多品牌的PLC上我們就可以見到，不過對于其他PLC及設備會相對稍微少一些，西安德伍拓今天就為大家介紹一下hengstler編碼器RS232接口和RS485接口之間的區別。

RS232接口與RS485接口一直是弱電常見的接口。

什么是RS485接口？

RS485接口組成的半雙工網絡，一般是兩線制（以前有四線制接法，只能實現點對點的通信方式，現很少采用），多采用屏蔽雙絞線傳輸。這種接線方式為總線式拓?fù)浣Y(jié)構在同一總線上最多可以掛接32個結點。在RS485通信網絡中一般采用的是主從通信方式，即一個主機帶多個從機。

很多情況下，連接RS-485通信鏈路時只是簡單地用一對雙絞線將各個接口的“A”、“B”端連接起來。RS485接口連接器采用DB-9的9芯插頭座，與智能終端RS485接口采用DB-9（孔），與鍵盤連接的鍵盤接口RS485采用DB-9（針）。

什么是RS232接口？

rs232接口是1970年由美國電子工業協會聯合貝爾系統、 調制解調器廠家及計算機終端生產廠家共同制定的用于串行通訊的標準。它的全名是“數據終端設備和數據通訊設備之間 串行二進制數據交換接口技術標準”該標準規定采用一個25個腳的 db25連接器。



對連接器的每個引腳的信號內容加以規定，還對各種信號的電平加以規定。db25的串口一般只用到的管腳只有2（rxd）、3（txd）、7（gnd）這三個，隨著設備的不斷改進，現在db25針很少看到了，代替他的是db9的接口，db9所用到的管腳比db25有所變化，是2（rxd）、3（txd）、5（gnd）這三個。因此現在都把rs232接口叫做db9。

一、接口的物理結構

1、RS232接口：RS232是計算機常用的通訊接口，通常RS232接口是以9個引腳（DB-9）或者是25個引腳（DB-25）的形態出現，一般的個人計算機上都會有兩組RS232接口，分別是COM1和COM2.

連接器使用的型號為DB-25的25個引腳的插座頭。一些設備與PC機鏈接的RS232接口，因為不使用對方的傳送控制信號，只需要三條接口線，即“發送數據”、“接受數據”和“信號地”。所以DB-9的9個引腳的插頭座，傳輸線采用屏蔽雙絞線。

2、RS485接口：RS485沒有具體的物理形狀，根據工程的實際情況來采用接口的形狀。

二、接口的電子特性

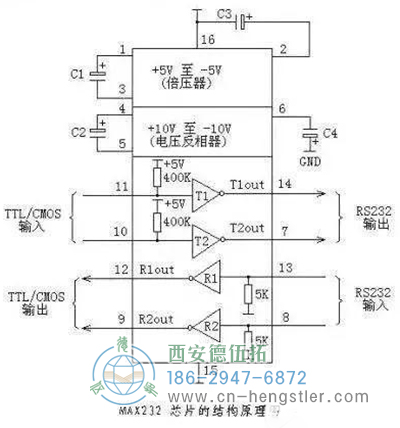

1、RS232：傳輸電平信號。接口的信號電平值較高(信號“1”為“-3V至-15V”,信號“0”為“3至15V”)，易損壞接口電路的芯片，又因為與TTL電平(0~“<0.8v”,1~“>2.0V”)不兼容故需使用電平轉換電路方能與TTL電路連接。另外抗干擾能力差。

2、RS485：傳輸差分信號。邏輯“1”以兩線間的電壓差為+（2—6） V表示；邏輯“0”以兩線間的電壓差為-（2—6）V表示。接口信號電平比RS-232降低了，就不易損壞接口電路的芯片，且該電平與TTL電平兼容，可方便與TTL電路連接。

三、通訊距離長短

1、RS232：RS232傳輸距離有限，最大傳輸距離標準值為15米，且只能點對點通訊，最大傳輸速率最大為20kB/s。

2、RS485：RS485最大無線傳輸距離為1200米。最大傳輸速率為10Mbps，在100Kb/S的傳輸速率下，才可以達到最大的通信距離。采用阻抗匹配、低衰減的專用電纜可以達到1800米！超過1200米，可加中繼器（最多8只），這樣傳輸距離接近10Km。

四、能否支持多點通訊

RS232：RS232接口在總線上只允許連接1個收發器，不能支持多站收發能力，所以只能點對點通信，不支持多點通訊。RS485：RS485接口在總線上是允許連接多達128個收發器。即具有多站通訊能力，這樣用戶可以利用單一的RS485接口方便地建立起設備網絡。

五、通訊線的差別

RS232：可以采用三芯雙絞線、三芯屏蔽線等。RS485：可以采用兩芯雙絞線、兩芯屏蔽線等。

在低速、短距離、無干擾的場合可以采用普通的雙絞線，反之，在高速、長線傳輸時，則必須采用阻抗匹配（一般為120Ω）的RS485專用電纜（STP-120Ω（用于RS485 & CAN）一對18AWG），而在干擾惡劣的環境下還應采用鎧裝型雙絞屏蔽電纜（ASTP-120Ω（用于RS485 & CAN）一對18AWG）。

補充：=既然RS232傳輸距離只有15米這么短的距離，那么為什么還是有人使用呢？

其實它的應用還是非常廣泛的，可以連接各種設備，例如監控，其它的設備升級或調試可能都會用到它。功能與USB接口比較接近，隨著USB接口越來越普遍，也會出現更多的把USB轉換成為RS232或者其他接口的裝換裝置。

通過USB接口可以連接更多的RS232設備，不僅可以獲得更高的傳輸速度，實現真正的即插即用，同時解決了USB接口不能遠距離傳輸?shù)娜秉c（USB通訊距離在5米內）。
