伺服電機編碼器怎么接線？如何配線？電纜可否延長？

伺服電機編碼器是安裝在伺服電機上的傳感器，測量磁極的位置和伺服電機的角度和速度。從各種物理介質來看，伺服電機編碼器可分為光電編碼器和磁電編碼器。另外，旋轉變壓器也是一種特殊的伺服電機編碼器，基本上光電式編碼器在市場上使用，但作為新星，磁電式編碼器具備可靠性、低價、防污性的特性，已迎頭趕上，趨勢直追光電編碼器。

伺服電機編碼器的布線方法有兩種。一是將屏蔽層連接到相應的螺釘上，然后連接到網線上，然后依次連接綠色線和紅色線。另一種是按照相應的順序直接連接附件。然后，可以將連接線的顏色連接到相應的接入點，并根據需要選擇適當?shù)牟季€方法。亨士樂編碼器使用的電纜通常是帶屏蔽的雙絞線。如果沒有足夠的長度，它本身就可以擴展。但是，如果條件允許，建議購買更長的電纜。我們來看一下伺服電機編碼器的布線方法。

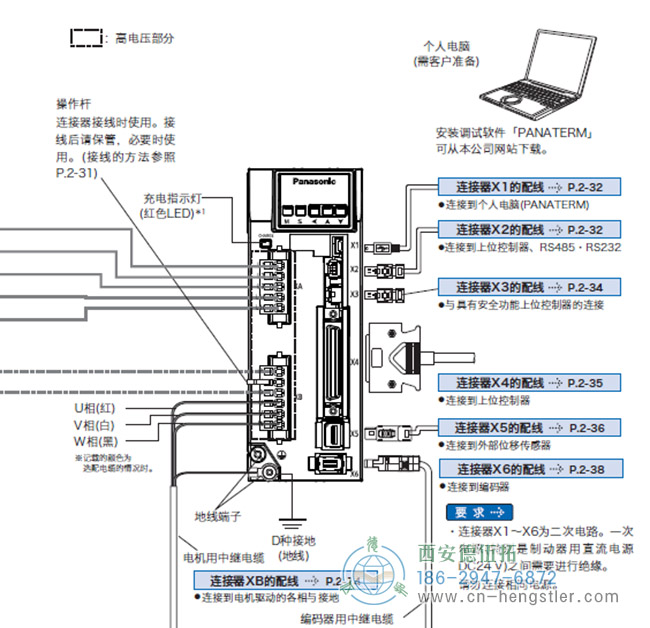

伺服電機編碼器的r接線方法

伺服電機編碼器是伺服電動機使用的Hengstler編碼器。連接伺服電機編碼器的主要方法有兩種。

1、方法1

請調整伺服電機的對應位置。連接時伺服電機編碼器的接線口朝下。請?jiān)俅握{(diào)整伺服電機端子的位置。如果僅連接輸入線，則編碼器屬于端子。如果兩個相應的端子都打開，則輸入線和輸出線連接時，兩個小鍵盤都設置為1。具體布線步驟如下。



（1）在自動船位保持線上按順序設置連接端子附件。

（2）從鋼絲外層剝離約10cm的橡膠層。

（3）打開內側金屬屏蔽層絞合，剝掉電線內側的白色屏蔽層，將屏蔽層連接到相應的螺釘上，連接網線后，依次連接綠色電線和紅色電線。

這種布線方法的優點是內部電路層的屏蔽層接觸良好，但整體布線順序復雜，安裝不容易。

2、方法2

第二種布線方法的操作步驟與第一種布線方法相同，但布線方法不同。首先，您必須剝離要使用剝離器連接的電源線，然后按照相應的順序連接附件。根據電纜的顏色，連接到相應的接入點。

該布線方法簡單易用，但該連接可能會導致伺服電機編碼器屏蔽層接觸不良。

可另外延長伺服電機編碼器電纜嗎？

連接伺服電機編碼器時，電纜長度可能不足。伺服電機編碼器電纜長度不足時，能否自行延長？

一般情況下，Hengstler編碼器電纜必須使用帶屏蔽的雙絞線。如果您自己延長，您可以注意設置過程，但請注意不要從原始電纜的中心斷開并延長。此外，伺服電機編碼器電纜過長時，可能會出現電壓下降、信號延遲、差動對信號失真等問題。因此，如果線條不夠長，建議調整布局。

當然，伺服電機編碼器電纜可以自定義。如果您不急著使用，請不要自行更改。建議重新定制或購買較長的伺服電機編碼器電纜。

伺服電機編碼器配線方法

除了掌握伺服電機編碼器的操作和使用方法之外，為了避免亨士樂編碼器使用時的特定故障，還需要掌握正確的布線和連接方法。

每旋轉產生的脈沖越多，旋轉的帶槽盤的槽間隔越窄，越容易受到振動的影響。低速旋轉或停止時，軸或主機受到振動時，旋轉槽盤可能會晃動，產生錯誤的脈沖。伺服電機編碼器的振動在多數情況下會導致錯誤的脈沖。因此，請注意安裝場所和安裝場所。

1、為了避免感應噪音等，請注意最短的配線。進入集成電路時需要特別注意。

2、延長線時，受導體電阻和線間靜電電容的影響，波形的上升時間和下降時間變長，容易產生信號間的干擾（串?dāng)_）。使用線之間的低電容（雙絞線）屏蔽線）。

3、與高壓線、電力線并列布線時，可能會因感應引起的誤動作而損壞，因此請分別進行布線。

4、延長電纜時，必須小于10m。另外，根據電線的分配能力，波形的上升時間和下降時間會變長。如果有問題，請使用施密特電路等對波形進行整形。

5、接線錯誤可能會損壞內部電路，接線時請注意電源極性。

6、請?jiān)谇袛嚯娫吹臓顟B(tài)下進行配線。在接通電源的狀態下，如果輸出線與電源接觸，則輸出電路可能會損壞。
