單圈與多圈絕對值編碼器的特點及其區別有哪些？

所謂的單圈和多圈編碼器是指絕對值編碼器。絕對值編碼器可隨時檢測到當前的絕對角度位置，特別是在剛通電時就可以檢測到所處位置。

什么是絕對值編碼器？

絕對值編碼器是指所有機械位置都與測量裝置（傳感器）在測量范圍內的機械位置的原點唯一對應，不需要隨時依賴測量的絕對值編碼器。先前測量的歷史記錄。即使沒有位移，也可以直接輸出自己的絕對值編碼。

絕對值編碼器的基本原理是不依賴運動就能獲取完整的位置信息，每個位置都是唯一的，第二是與以前的讀?。òǜ鞣N內存方式）無關。不移動位置，不知道上一個讀取值的位置，測量并輸出單個信號值。

絕對值編碼器特點

絕對值編碼器光盤有多條光通道跟蹤線，每條跟蹤線按2線、4線、8線、16線等順序排列。因此，編碼器在讀取每個標線的路徑和暗度后，僅獲取一組二進制代碼（格雷碼），從2的零次方到2的n-1次方。這稱為n位絕對值編碼器。這種編碼器由光電編碼器的機械方向決定，不受停電或干擾影響，不會在某些緊急情況下造成損失。

絕對值編碼器在由機械位置確定的每個位置上是唯一的。他不需要回憶，也不需要找到基準點，也不需要經常數數。當你需要知道位置的時候，你會讀到那個位置。這樣，編碼器的抗干擾特性和數據的可靠性大大提高。

什么是單圈絕對值編碼器，它有什么特點？

在360度的測量范圍內。每個輸出位置的數據編碼在單個360度圓內是絕對和唯一的，并且不需要旋轉或依賴于以前的數據來獲取位置信息。旋轉超過360度后，數據循環將從0重新開始。

單圈絕對值編碼器的位數為N階2，表示其分辨率位置編碼。有256個8位編碼位置，10位為1024，12位為4096，13位為8192，14位為16384。16位是65536。

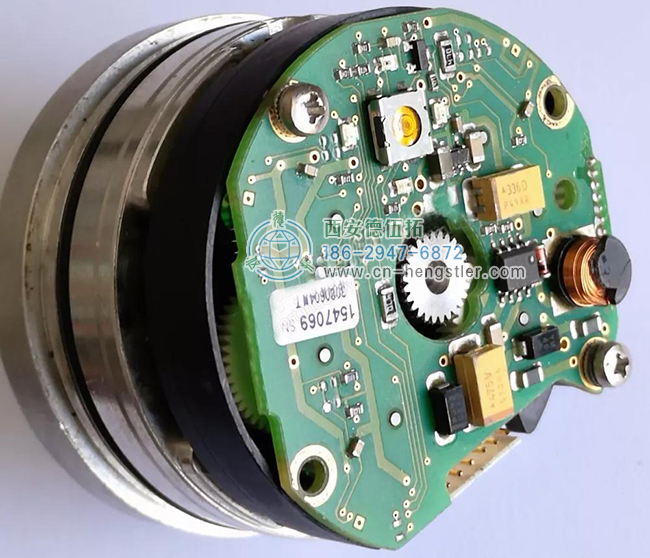

什么是多圈絕對值編碼器，它有什么特點？

絕對值多圈編碼器的測量范圍不僅包括單個圓的360度“絕對值編碼”，還包括多圈值的唯一絕對值編碼，不依賴于超過360度后的計數。它通常類似于鐘表樣式的分針和時針。

多圈絕對值編碼器表示其分辨率和以一個旋轉的位數X多圈的位數測量的轉速。通常使用的多圈旋轉為4096圈，少量旋轉可達16384圈和65536圈（16-位）。Adico的“ADK-MBA”系列絕對值多圈編碼器，最大可達到65536匝，最大單圈分辨率8192。

單圈絕對值編碼器與多圈絕對值編碼器有哪些區別？

旋轉單圈絕對值編碼器，測量旋轉中光電編碼器的線，實現唯一編碼。如果旋轉超過360度，編碼將返回原點，這不支持唯一的絕對值編碼。原則上，這樣的代碼只能用于360度旋轉以內的測量。這被稱為單圈絕對值編碼器。測量超過360度范圍的旋轉時，必須使用多圈絕對值編碼器。

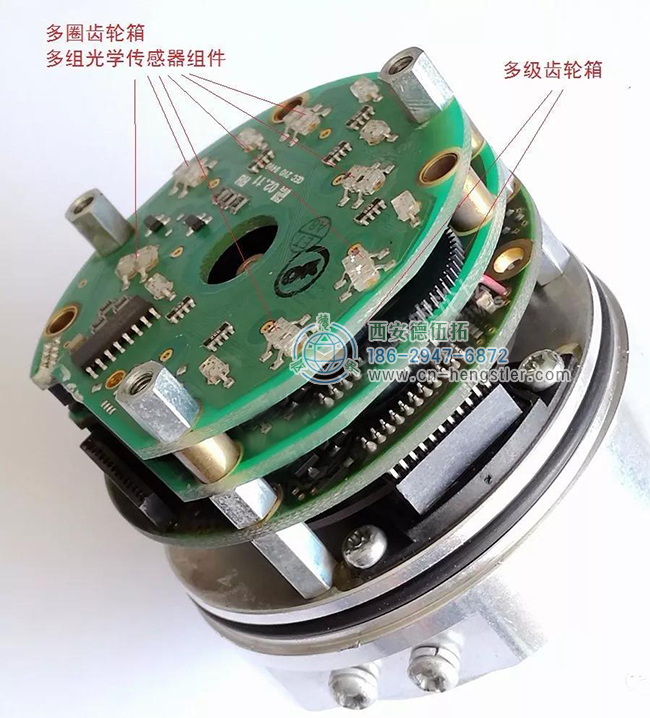

廠家可以根據時鐘齒輪機的原理。當中間代碼盤旋轉時，另一組代碼盤（或幾組齒輪、幾組代碼盤）由齒輪驅動，回合數基于單個添加旋轉編碼為了擴大編碼器的測量比例，這樣的絕對值編碼器被稱為多圈絕對值編碼器，通過機械位置確認也被編碼，各位置代碼只是重復，不需要調用。

多圈編碼器的另一個優點是測量范圍大，實際使用要豐富得多，安裝時無需特意找到零點，中間位置也可以作為起點使用，這大大簡化了調試安裝的難度。
