Hengstler編碼器的安裝方法之實心軸、盲孔、通孔？

實際使用Hengstler編碼器的過程中，會出現包括機械和電氣兩方面在內的各種安裝問題。如果不注意或不規范地使用，會影響通常的使用和亨士樂編碼器的壽命。以下步驟提供了詳細的編碼器安裝步驟。這有助于提高應用程序的體驗。今天，西安德伍拓自動化傳動系統有限公司技術員和大家談?wù)劯鞣N類型編碼器的機械安裝部分。

亨士樂編碼器的固定安裝方法,包括軸、編碼器座、編碼器和緊固件，軸的外端中心開設有軸中心螺紋孔，軸的外端還開設有軸安裝孔；編碼器座的中心開設有編碼器座中心孔，編碼器座上還開設有編碼器座安裝孔；所述編碼器的中心具有編碼器中心孔；連接件穿過編碼器座安裝孔和軸安裝孔將編碼器座安裝到軸的外端，然后緊固件穿過編碼器中心孔、編碼器座中心孔和軸中心螺紋孔將編碼器安裝到編碼器座上。

實心軸編碼器的安裝方法

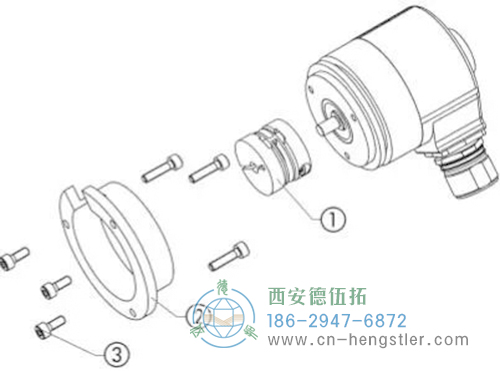

實心軸Hengstler編碼器安裝會有同步法蘭和夾緊法蘭等兩種安裝方式，在安裝支架上會有所區別。

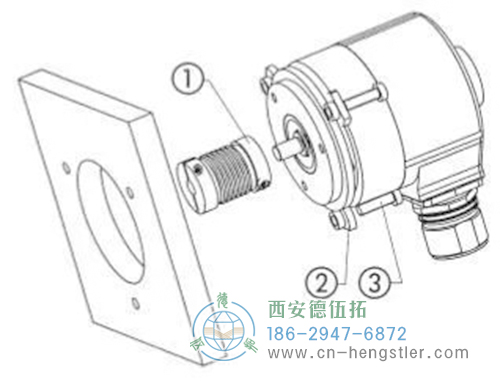

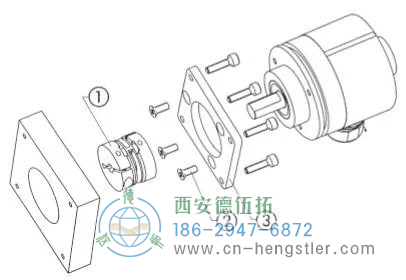

1、直接利用編碼器法蘭端面的安裝孔，你來實現編碼器與安裝支架的固定。




2、利用夾緊法蘭的安裝凸臺，通過夾具來實現編碼器與安裝支架的固定。

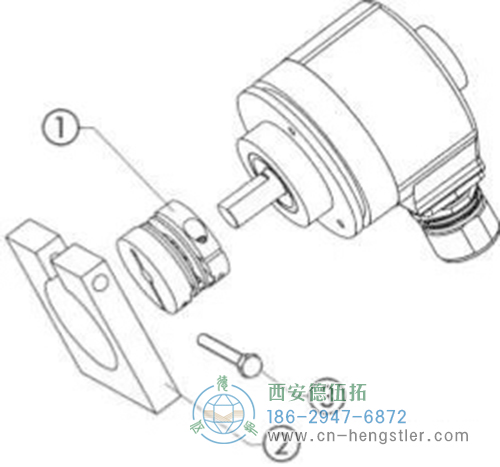

3、利用同步法蘭的夾緊槽，通過偏心夾具來實現編碼器與安裝支架的固定。

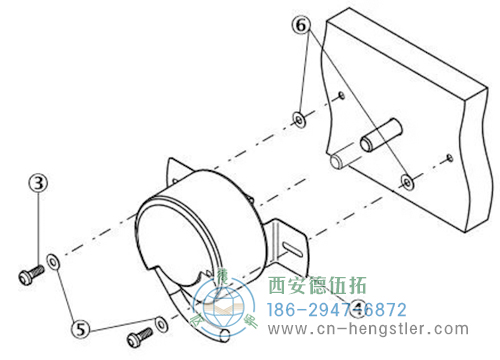

空心軸編碼器的安裝方法

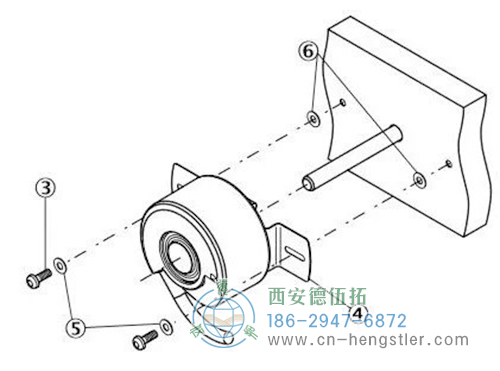

增量型編碼器可以選擇夾緊環和安裝簧片在同側或是不同側的，可以根據現場的安裝環境來定，主要是看在安裝簧片固定好之后，再去固定夾緊環是否會更方便。

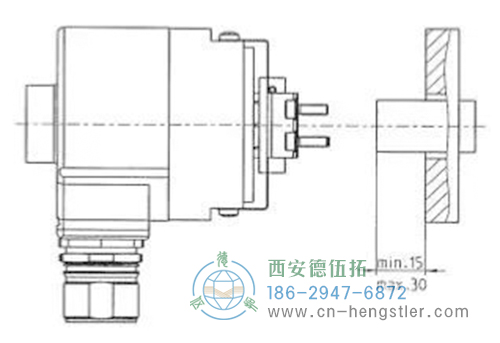

盲孔空心軸編碼器的安裝方法

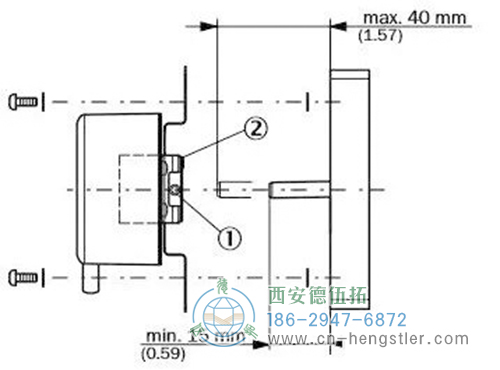

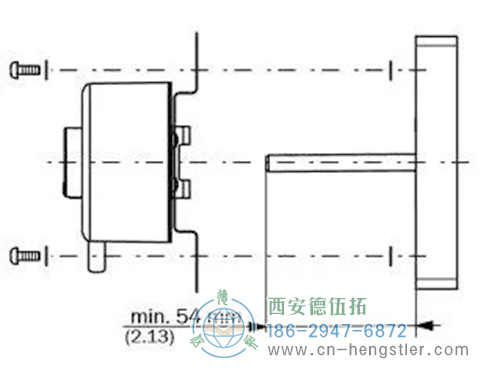

無論增量型或絕對值型編碼器，都需要注意軸的長度和軸套的深度是否相配，列如SHI38S系列，一般要求軸的長度不小于15mm，不超過40mm。

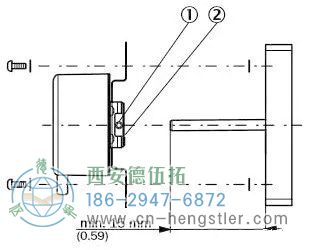

而ATM60_SSI，則是一般要求軸的長度不小于15mm，不超過30mm。

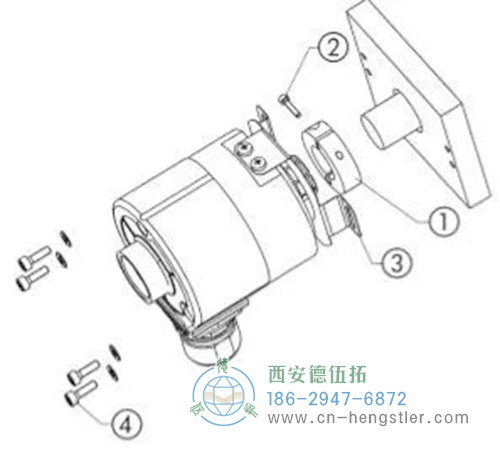

通孔空心軸編碼器的安裝方法

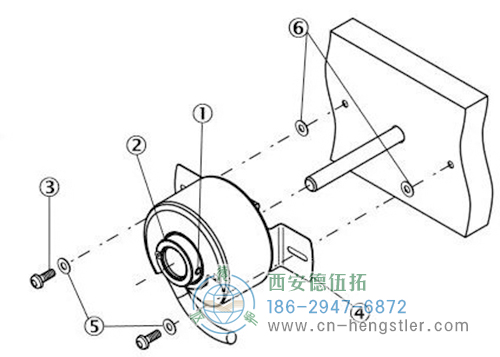

增量型編碼器可以選擇夾緊環（圖中2）和安裝簧片（圖中4）在同側或是不同側的，可以根據現場的安裝環境來定，主要是看在安裝簧片固定好之后，再去固定夾緊環是否會更方便。

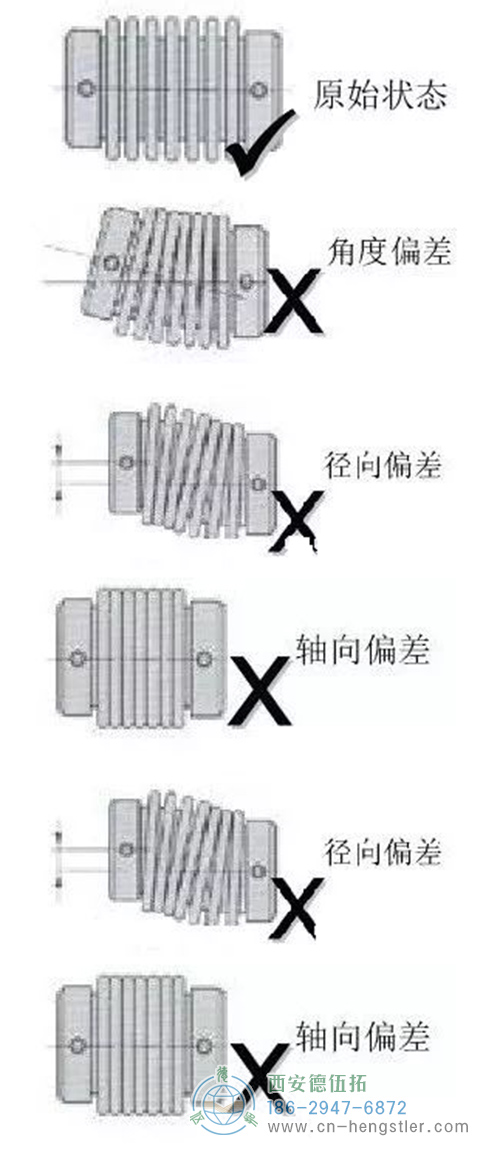

編碼器通過聯軸器的安裝方法

1、聯軸器安裝時，應保持自然的原始狀態，不要有任何扭曲；

2、聯軸器上的頂絲扭矩一般為0.6Nm，不要使用過大扭矩，導致螺絲損壞；

3、編碼器與聯軸器的安裝需要保持同心，任何偏差都可能導致亨士樂編碼器軸上的機械負載超過額定范圍；

編碼器機械設零位的方法

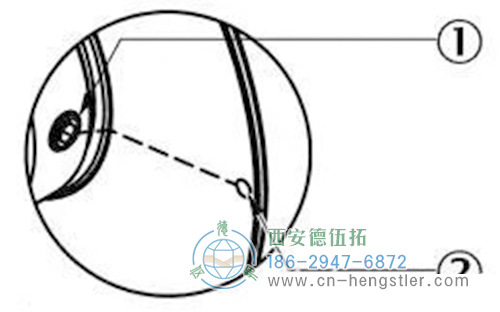

增量型Hengstler編碼器可以通過軸或軸套，以及法蘭上的標記來設置零位，方便現場編碼器的裝配和使用。

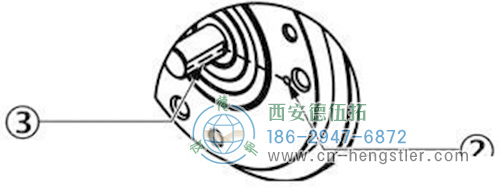

通孔/盲孔空心軸編碼器上的軸套固定孔對應到法蘭面上的零點標志位，就是機械零位。

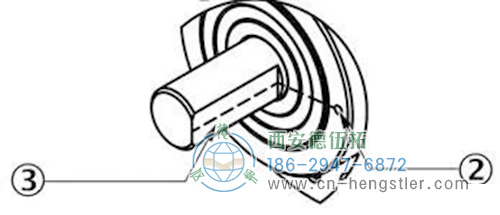

實心軸編碼器的軸上的平面端，其中心線對準法蘭上的零點標志位，就是機械零位。




采用上述的技術方案，將編碼器通過編碼器座安裝在軸的外端，與現有技術采用聯軸器連接，采用此編碼器固定方法固定后的編碼器占用空間小，安裝后符合設備對整體外觀的要求。編碼器的固定安裝還包括具有安裝腔的編碼器護罩，所述編碼器護罩具有編碼器護罩安裝孔，所述編碼器護罩的外端敞開，連接件依次穿過編碼器護罩安裝孔、編碼器座安裝孔和軸安裝孔將編碼器護罩和編碼器座安裝在軸上。
