絕對值編碼器的信號輸出方式有哪些？

Hengstler編碼器信號輸出分為數字信號輸出和模擬信號輸出兩種，數字信號輸出也分為增量脈沖信號輸出和絕對值信號輸出。今天西安德伍拓技術人員為大家簡單介紹一下編對值編碼器的四種信號輸出方式。
想知道絕對值編碼器信號輸出時，首先需要知道信號輸出的種類。絕對值編碼器信號輸出有并行輸出、串行輸出、總線型輸出、變送-體型輸出。

絕對值編碼器的信號并行輸出

絕對值編碼器輸出的是多位數碼(格雷碼或純二進制碼)，并行輸出就是在接.
口上有多點高低電平輸出，以代表數碼的1或0,對于位數不高的絕對編碼器，一般就直接以此形式輸出數碼，可直接進入PLC或上位機的IO接口，輸出即時，連接簡單。但是并行輸出有如下問題:
1、必須是格雷碼，因為如是純二進制碼，在數據刷新時可能有多位變化，讀數會在短時間里造成錯碼。
2、所有接口必須確保連接好，因為如有個別連接不良點，該點電位始終是0,造成錯碼而無法判斷。
3、傳輸距離不能遠，-般在- -兩米，對于復雜環境，最好有隔離。
4、對于位數較多，要許多芯電纜，并要確保連接優良，由此帶來工程難度，同樣，對于編碼器，要同時有許多節點輸出，增加編碼器的故障損壞率。

絕對值編碼器的信號串行SSI輸出

串行輸出就是通過約定,在時間上有先后的數據輸出,這種約定稱為通訊規約，
其連接的物理形式有RS232、RS42(TL)、RS485 等。
由于絕對值編碼器好的廠家都是在德國，所以串行輸出大部分是與德國的西門子配套的，如SSI同步串行輸出。

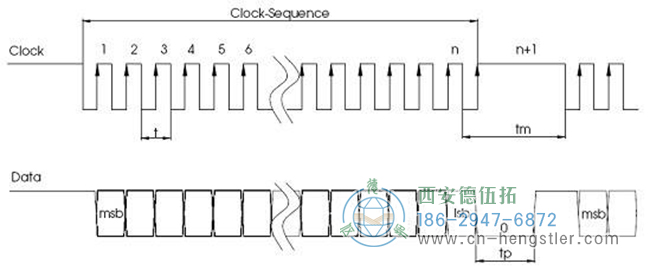

SSI接口(RS422 模式)，以兩根數據線、兩根時鐘線連接，由接收設備向亨士樂編碼器發出中斷的時鐘脈沖，絕對的位置值由編碼器與時鐘脈沖同步輸出至接收設備。由接收設備發出時鐘信號觸發編碼器從高位(MSB)開始輸出與時鐘信號同步的串行信號.
串行輸出連接線少，傳輸距離遠，對于編碼器的保護和可靠性就大大提高了。一般 高位數的絕對編碼器都是用串行輸出的。
因為絕對值編碼器輸出的信號比較復雜，所以篇幅比較長。

絕對值編碼器的信號現場總線型輸出

現場總線型編碼器是多個編碼器各以- -對信號線連接在一起， 通過設定地址，用通訊方式傳輸信號，信號的接收設備只需一個接口，就可以讀多個編碼器信號?？偩€型編碼器信號遵循RS485的物理格式，其信號的編排方式稱為通訊規約，目前全世界有多個通訊規約，各有優點，還未統一，編碼器常用的通訊規約有如下幾種:
PROFIBUS-DP ;CAN;DeviceNet Interbus等
總線型編碼器可以節省連接線纜、接收設備接口，傳輸距離遠，在多個Hengstler編碼器集中控制的情況下還可以大大節省成本。

絕對值編碼器的信號變送一體型輸出

亨士樂絕對值編碼器，其信號已經在編碼器內換算后直接變送輸出，其有模擬量4-20mA 輸出、RS485 數字輸出、14 位并行輸出。
連接絕對編碼器的電氣二次設備:
連接絕對值編碼器的設備可以是可編程控制器PLC、上位機，也可以是專用顯示信號轉換儀表，由儀表再輸出信號給PLC或上位機。
1.直接進入PLC或上位機:
編碼器如果是并行輸出的，可以直接連接PLC或上位機的輸入輸出接點IO,其信號數學格式應該是格雷碼。編碼器有多少位就要占用PLC的多少位接點，如果是24伏推挽式輸出，高電平有效為1，低電平為0;如果是集電極開路NPN輸出，則連接的接點也必須是NPN型的，其低電平有效，低電平為1。
2.編碼器如果是串行輸出的，由于通訊協議的限制，后接電氣設備必須有對應的接口。
例如SSI串行,可連接西門子的S7-300系列的PLC,有SM338等專用模塊,或S7-400的FM451等模塊，對于其他品牌的PLC，往往沒有專用模塊或有模塊也很貴。
3.編碼器如是總線型輸出，接受設備需配專用的總線模塊，例如PROFIBUS-DP.但是，如選擇總線型輸出編碼器，在編碼器與接收設備PLC中間，就無法加入其他顯示儀表，如需現場顯示，就要從PLC再轉出信號給與信號匹配的顯示儀表。
有些協議自定義的RS485輸出信號進PLC的RS485接口，需PLC具有智能編程功能。
4.GPMV0814、GPMV1016三位- -體型
GPMV0814絕對多圈編碼器，其光電碼盤讀碼解碼、顯示設定、信號轉換三位- -體,輸出4-20mA模擬量、并行數字量RS485通訊可同時輸出，連接各類PLC和上位機。
一般的應用，可選同時兩組輸出型，- -組信號連接PLC,另一組連接顯示儀表，如.需要增加開關輸出，可從顯示儀表設定輸出。

SSI編碼器連接專用顯示轉換儀表

針對較多使用的SSI串行輸出編碼器，我公司提供專用的顯示、信號轉換儀表，由儀表進行內部解碼、計算、顯示、信號轉換輸出，再連接PLC或上位機。其優點如下:
a.現場可以有直觀的顯示，直接在儀表上設置參數。
b.專用程序讀碼解碼、容錯、內部計算，可以大大減少各個項目的編程工作量，提高穩定和可靠性。信號輸出是由內部數字量直接計算，快速、準確。
c.信號輸出有多種形式，靈活方便，后面可連接各種PLC或上位機，通用性強。
好了，絕對值編碼器輸出的幾種信號就介紹結束了，您看明白了嗎？

了解更多編碼器相關知識，敬請關注亨士樂編碼器國內正規授權代理西安德伍拓自動化傳動系統有限公司網站。公司技術團隊為您免費提供Hengstler編碼器的選型、安裝、調試、保養等技術指導服務，盡量避免企業因為編碼器技術人員的短缺帶來的損失，采取“線上+線下”服務的服務形式，幫助企業解決技術難題。
