編碼器聯軸器安裝方法以及注意事項

由于在設備上安裝編碼器時無法保證完全對中，所以在安裝編碼器時常需要使用一個柔性比較好的聯軸器。

編碼器聯軸器的分類

聯軸器所聯接的兩軸，由于制造及安裝誤差，承載后的變形以及溫度變化的影響等，會引起兩軸相對位置的變化，往往不能保證嚴格的對中。根據聯軸器有無彈性元件、對各種相對位移有無補償能力，即能否在發生相對位移條件下保持聯接功能以及聯軸器的用途等，聯軸器可分為剛性聯軸器，撓性聯軸器和安全聯軸器。



剛性聯軸器：剛性聯軸器不具有緩沖性和補償兩軸線相對位移的能力，要求兩軸嚴格對中，但此類聯軸器結構簡單，制造成本較低，裝拆．、維護方便，能保證兩軸有較高的對中性，傳遞轉矩較大，應用廣泛。常用的有凸緣聯軸器、套筒聯軸器和夾殼聯軸器等。

撓性聯軸器：撓性聯軸器又可分為無彈性元件撓性聯軸器和有彈性元件撓性聯軸器，前一類只具有補償兩軸線相對位移的能力，但不能緩沖減振，常見的有滑塊聯軸器、齒式聯軸器、萬向聯軸器和鏈條聯軸器等；后一類因含有彈性元件，除具有補償兩軸線相對位移的能力外，還具有緩沖和減振作用，但傳遞的轉矩因受到彈性元件強度的限制，一般不及無彈性元件撓性聯軸器，常見的有彈性套柱銷聯軸器、彈性柱銷聯軸器、梅花形聯軸器、輪胎式聯軸器、蛇形彈簧聯軸器和簧片聯軸器等。

編碼器聯軸器用途是什么

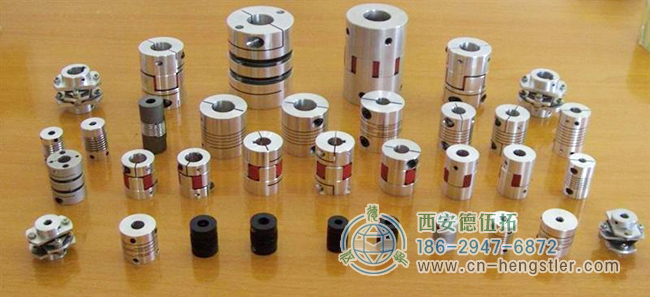

編碼器聯軸器是專門用來連接電機與編碼器的聯軸器，一般有鋁合金、不銹鋼、聚氨酯、波紋管等多種材質。

編碼器聯軸器的用途主要是將編碼器與電機進行電氣隔離，防止編碼器受到來自電機供電和電機產生的感應電流的影響。

編碼器聯軸器安裝有哪些要注意的地方

安裝Hengstler編碼器聯軸器時，需要注意符合規定的安裝要求，要求做到：

1、零間隙：聯軸器整體在傳動過程中不允許有間隙。

2、低慣量：在確保傳動強度的基礎之上，應盡可能降編碼器聯軸器的重量。

3、彈性好：精密的編碼器聯軸器，需要很大程度上吸收在安裝過程中產生的軸與軸之間的偏差。

4、結構緊湊：編碼器聯軸器通常體積小巧，順時針與逆時針回轉特性完全相同。

5、免維護：聯軸器安裝后基本上無需維護。

編碼器聯軸器的安裝方法

安裝Hengstler編碼器聯軸器要注意正確的安裝方法，編碼器的聯軸器安裝方法步驟是：

1、固定機器上的驅動軸，不能將編碼器軸與機器直接相連接，通常采用柔性聯軸器。

2、安裝聯軸器到編碼器上，請注意聯軸器不要接觸到編碼器表面。

3、將帶螺絲的伺服夾環推到安裝法蘭表面，但不要鎖緊螺絲，旋轉伺服夾環，以便將編碼器推入到位。

4、旋轉伺服夾環，進入到伺服套子中，然后輕輕縮緊，在驅動軸上固定好聯軸器，并盡量減少角度和水平對準誤差，以保證聯軸器和編碼器安裝誤差在允許范圍內。

5、鎖緊伺服夾環上的3個螺絲，聯軸器就安裝好了。
