Hengstler教您為工業伺服控制選擇合適的光電編碼器。

光電編碼器是工業伺服控制中的重要電子產品之一，其精度和分辨率直接影響伺服電機的控制性能。Hengstler光電編碼器包括增量編碼器和絕對編碼器，可以適應光伏電池，提供全套高性能、高成本的LED光源。無論工程師是從事光電編碼器還是光電編碼器的開發，他們都應該知道編碼器的選擇和設計。

許多工程師不熟悉編碼器，所以我們可以根據產品的原理分解選擇參數。最初，Hengstler編碼器主要用于速度測量、方向檢測和位置確定。其次，編碼器的三個關鍵部件是：發射光源、碼盤和光電接收電路。

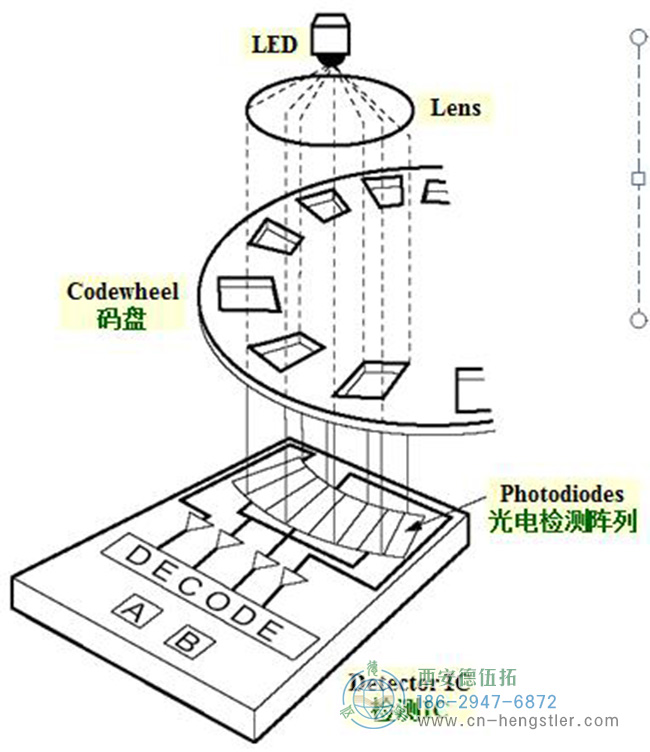

圖1：旋轉編碼器的工作原理

在選型階段，首先需要了解Hengstler編碼器控制的伺服電機的類型和功能，以確定編碼器的類型。例如，醫療設施手柄中使用的伺服電機必須通過編碼器知道手柄的當前位置，并且應選擇絕對編碼器。其次，有必要知道編碼器的分辨率。該參數由電機轉速?zèng)Q定。編碼器使用LPI來表示分辨率，LPI由編碼器中的碼盤來設計和實現。

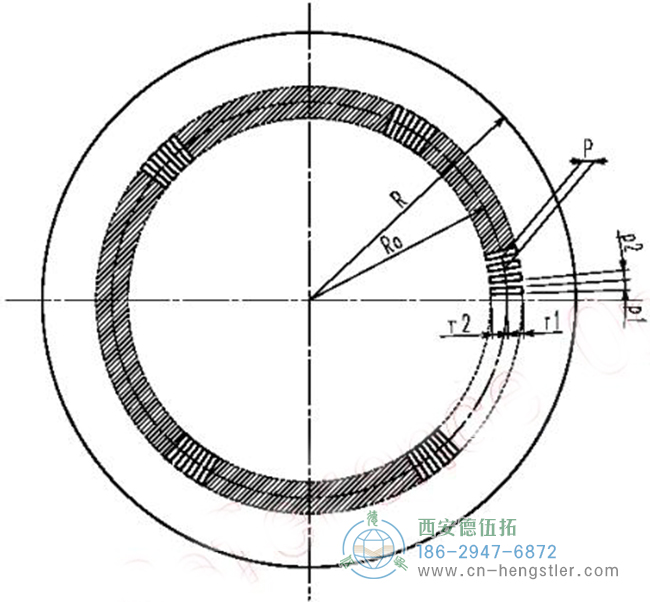

圖2：碼盤設計

計算公式如下：（R0為碼盤的有效半徑，N為碼盤每個圓的刻度，P為單脈沖寬度）

第三，當編碼器用于方向判別和倍頻時，需要考慮編碼器輸出信號的A/B相位值為90度，Z相位（I相位）信號可以用作零脈沖、分度脈沖和選通信號。

第四，我們應該知道編碼器的響應頻率：RPM=（Feq/CPR）*60。

第五，有必要清楚了解編碼器的工作電壓和溫度水平。

基于以上選擇分析，編碼器可以提供多種規格的LED、光電管、光電集成模塊、分立元件、光電IC等。

如果您想定制編碼器核心組件的光電管，可以選擇經典光電管PN-K6IHP-SH、1.3Mhz高頻光電管KPDA-6IHPA-02等。從選型和設計的角度來看，編碼器光電管的響應頻率是一個重要參數?？商峁?00Khz/800Khz/1300Khz高頻光電管。

光伏電池的未來發展趨勢是小型化、高精度、高分辨率和快速響應，可以提供全方位的定制光伏服務。

如果你是伺服控制系統的設計師，你可能需要選擇一個集成編碼器，或者你可以提供一個低成本、高分辨率和高響應頻率（20~120KHz）的集成編碼器。與市場上的一些品牌相比，我們的編碼器具有極高的性?xún)r(jià)比，并確保極低的誤碼率。例如，KE203系列采用莫爾條紋原理和內置固定網格；KE2107采用相控陣技術，產品具有更高的分辨率、更好的相位差和高穩定性。

由于光電編碼器是家庭用工程師熟知并成功使用的產品，Hengstler可以提供從選型、設計到量產的全面技術支持和服務。
