Hengstler編碼器在煤礦提升機和絞車上的應用。

在煤礦自動化系統中離不開速度閉環控制。特別是在礦井提升機、人物兩用的皮帶式輸送機對速度反饋要求高的設備上，采用速度閉環控制，以增強系統運行的可靠性。為此，Hengstler本安型編碼器在閉環控制或速度保護裝置中，是必不可少的。礦用軸編碼器既可與礦用絞車、帶式輸送機電控裝置配套使用，也可以單獨使用，作為絞車和皮帶機的測速裝置和保護裝置。



煤礦提升絞車及提升機的軸編碼器的作用是監控提升機的位置和速度，與主控進行比較，對提升機起保護作用。

主軸編碼器采用與主軸同步的亨士樂光電脈沖發生器，通過中間軸上的齒輪1:1地同步傳動。數控車床主軸的轉動與進給運動之間，沒有機械方面的直接聯系，為了加工螺紋，就要求給定進給伺服電動機的脈沖數與主軸的轉速應有相對應的關系，主軸脈沖發生器起到了對主軸轉動與進給運動的聯系作用。

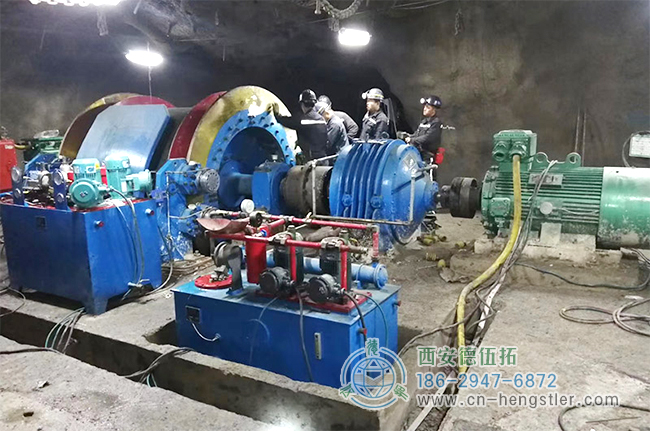

Hengstler編碼器安裝在絞車的輸出軸或減速機輸出軸等處，給PLC采集信號，當絞車起動時，安裝于絞車旋轉部件上的旋轉編碼器旋轉而感應出同步脈沖，經過操作箱接口，通信電纜進入PLC控制器進行距離計算．并將此距離和絞車運行狀態在操作臺顯示器中顯示。

編碼器為增量型旋轉編碼器，AB兩相。通過旋轉的光柵盤和光耦產生可識別方向的技術脈沖信號。編碼器與絞車保護控制裝置主機連接，將編碼器測量脈沖傳輸至主機PLC控制器，判斷絞車的速度。

礦用絞車是煤礦運輸系統重要的高危設備，運行負荷大、行程長、時間長(24 h作業)，所以，掌控其設備的過程運行參數極為重要。在運行過程中,速度是一個極為重要的實時狀態參數，速度測量的實時性和精度，直接影響到整個系統的運行效果和安全狀態，采用亨士樂增量型旋轉編碼器結合數字采集板卡測量絞車速度,達到設備運行過程的安全、放心監控。
